拖拉机起动系统示教板

拖拉机起动系统示教板

一、产品概述

本实训台以真实的拖拉机起动系统为核心，全面展示其结构与工作原理。面板上清晰绘制了起动系统的电路图，并设有检测端子，允许学员通过仪器仪表检测电压、电阻、频率等关键信号参数。本实训台专为中高等职业技术院校、普通教育类学院及培训机构设计，以满足对拖拉机起动系统理论和维修实训的教学需求。

二、主要应用

1. 适用于各类院校及培训机构，为学员提供拖拉机起动系统理论和维修实训的实操平台。

2. 满足院校对拖拉机起动系统模块单元的教学需求，加深学员对系统结构的理解。

3. 适用于拖拉机职业技能鉴定考核，检验学员的实际操作能力。

4. 支持对拖拉机起动系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等全面教学需求。

三、结构组成

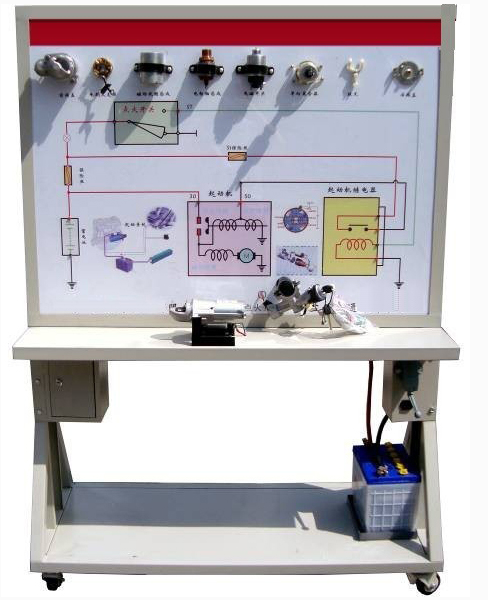

实训台分为上下两部分：上部展示起动机的分解零部件，下部为实物总成。同时，配备蓄电池、点火开关、电源总开关、彩色原理与结构图、故障设置系统、起动机及详尽的使用说明书等。

四、功能特点

1. 真实运行拖拉机起动系统，直观展示其组成结构与工作原理。

2. 通过操纵点火开关，演示起动系统的工作流程，加深学员理解。

3. 配备故障模拟系统，可模拟多种实际运行中的常见故障，支持故障点内容及类型的用户自定义调整。

4. 使用LED灯实时显示执行器工作状态，便于学员观察。

5. 面板上的检测端子允许直接检测电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

6. 数显表实时显示电压值，提供精确数据支持。

7. 面板上的彩色UV平板喷绘电路图与原车一致，经久耐用，确保学员能直观对照实物与系统原理图进行学习。

8. 实训台底座采用钢性结构焊接，面板柜冲压成形，表面烤漆工艺，带万向自锁脚轮装置，确保稳定且便于移动。

9. 配备详细的使用说明书和实验指导书，为学员提供全面指导。

10. 台面设计合理，预留空间方便放置检测仪器、仪表及实验报告等。

五、外形与颜色

设备外形尺寸为1240×650×1700mm（长×宽×高），标准颜色为亚光灰，但用户可根据需求选择其他颜色。

六、制造工艺

1. 设备检测面板采用5mm铝塑板，表面氧化喷漆处理，UV平板喷绘技术绘制彩色原理图，确保多年不变色。

2. 面板柜采用钢性结构焊接，1.5mm冷板一次冲压成形，表面亚光灰喷塑工艺处理。

3. 底座架同样采用钢性结构焊接，方管规格为40402.0mm，底板冲压成形，表面亚光灰喷塑工艺处理。

4. 配备四只万向脚轮，前两只带锁止功能，确保稳定且便于移动。脚轮与台架用M6*4螺丝固定，方便维修与维护。

七、技术指标

1. 工作电源：直流12V

2. 工作温度：-40℃～+50℃

3. 交流电源：220V
