拖拉机发动机燃料系统实训台

拖拉机发动机燃料系统实训台

一、产品概述

本实训台精心选取了拖拉机柴油发动机的燃油喷射系统实物，旨在通过直观展示，让学员深入了解其结构与工作原理。面板上详细绘制了燃油喷射系统的原理图，并设有检测端子，方便使用仪器仪表检测各种信号参数。实训台设计精良，功能全面，操作便捷，安全可靠。

二、应用领域

1. 满足各类型院校及培训机构对拖拉机柴油发动机燃油喷射系统的教学和实训需求。

2. 为拖拉机柴油发动机燃油喷射系统模块单元教学提供实物支持。

3. 适用于拖拉机职业技能鉴定考核，检验学员的实际操作能力。

4. 助力学员深入理解燃油喷射系统的结构与原理，掌握功能动态演示、故障检测与维修、故障诊断与排除等技能。

三、结构组成

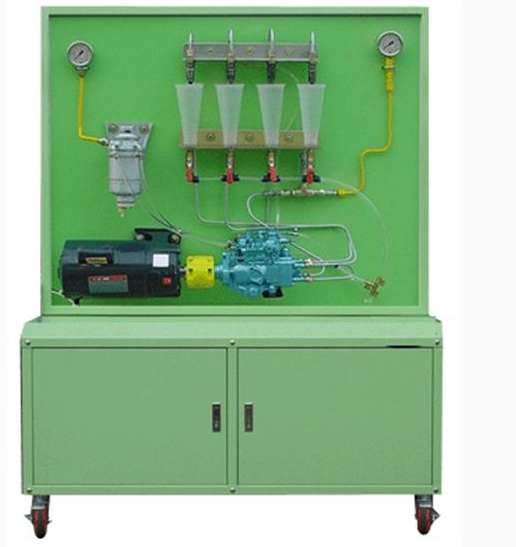

实训台主要由拖拉机柴油机高压油泵、喷油轨管总成、油箱总成、电动机、燃油滤清器、故障设置系统、大容量蓄电池或12V开关电源等组成。此外，还包括大型彩色喷绘结构原理图、可移动台架、使用说明书及实训指导书等配套设备。

四、功能特性

1. 真实运行拖拉机柴油发动机燃油喷射系统，直观展示其组成结构与工作原理。

2. 通过操纵点火开关与调节开关，模拟展示燃油喷射系统的工作过程。

3. 面板上采用UV平板喷绘技术绘制的原理图，色彩鲜艳、长久不变色，方便学员对照实物进行学习。

4. 实训台底座采用钢性结构焊接，面板柜冲压成形，表面烤漆工艺，搭配万向自锁脚轮装置，确保稳定且便于移动。

5. 配备使用说明书、实验指导书等资料，为学员提供全面的学习指导。

6. 台面设计合理，预留空间放置检测仪器及仪表，方便学员进行实验操作和记录实验报告。

五、外观与色彩

设备外形尺寸为1240×650×1700mm（长×宽×高），颜色采用亚光灰（用户可根据需求选择其他颜色）。

六、制造工艺

1. 设备检测面板采用5mm铝塑板面板，表面氧化喷漆处理，UV平板喷绘技术绘制原理图，确保多年不变色。

2. 面板柜采用钢性结构焊接，冷板厚度为1.5mm，一次冲压成形，表面亚光灰喷塑工艺处理。

3. 底座架同样采用钢性结构焊接，方管规格为40402.0mm，底板冲压成形，表面亚光灰喷塑工艺处理。

4. 配备四只万向脚轮，其中前两只带锁止功能，确保设备稳定且便于移动。脚轮与台架采用M6*4螺丝固定，方便维修与维护。

七、技术参数

1. 工作电源：直流12V

2. 工作温度：-40℃～+50℃

3. 交流电源：220V
