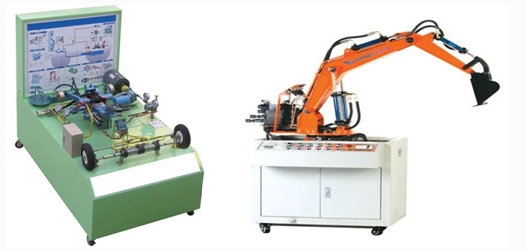

工程机械整机液压操纵系统实训台（可选择各机型）

工程机械整机液压操纵系统实训台（可选择各机型）

一、产品概述

本实训系统以工程机械液压操纵机构系统为蓝本，依托电动机作为动力源，真实模拟了液压操纵机构的运行、故障检测与诊断、故障模拟与排除等实际工况操作。系统全面展示了工程机械液压操纵机构系统的结构与工作原理，以及具体的工作过程。该系统适用于各类型院校及培训机构在工程机械液压操纵机构系统理论与维修实训方面的教学需求。

二、主要用途

1. 满足各类型院校及培训机构对工程机械液压操纵机构系统理论与维修实训的教学需要。

2. 适用于工程机械液压操纵机构系统模块各单元的教学需求。

3. 适用于工程机械职业技能鉴定考核的实操环节。

4. 为工程机械液压操纵机构系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学提供有力支持。

三、结构组成

该系统由工程机械液压泵总成、液压操纵机构及其附件、电动机、农具、移动台架等组成，并配备有台架操作说明书、实验指导书等教学辅助资料。

四、功能特点

1. 系统能够真实模拟液压提升等工况，实现检测、维修与诊断的实操训练。

2. 配备丰富的附件，能够真实模拟作业过程，加强学员的实操体验。

3. 设备设计易于实现操纵机构的保养与维护操作，提高学员的实操能力。

4. 实训台底座采用钢性结构焊接，表面采用烤漆工艺，配备万向自锁脚轮装置，确保设备稳固且便于移动。

五、外形与颜色

设备外形尺寸为1500mm X 1200mm X 1500mm（长X宽X高），设备颜色为7032（用户可根据需要选择其他颜色）。

六、制造工艺

1. 设备底座架：

• 钢性结构焊接，确保稳固耐用。

• 方管规格为50503.0mm，满足强度要求。

• 表面采用亚光灰喷塑工艺，厚度0.3mm，提升防腐性能。

2. 万向脚轮：

• 前二只脚轮具备万向带锁止功能，方便设备固定与移动。

• 后二只脚轮为万向设计，增加设备灵活性。

• 脚轮与台架通过M6*4螺丝固定，便于设备维修与维护。

• 脚轮规格为200mm×60mm（直径×宽度），支撑能力达2.0T。

七、技术指标

1. 电源：220V，确保设备正常运行。

2. 工作温度：-40℃～+50℃，适应不同环境下的教学需求。

3. 主机：采用原车装置，确保系统的真实性与可靠性。

4. 电动机：380/4KW，为系统提供稳定动力。
