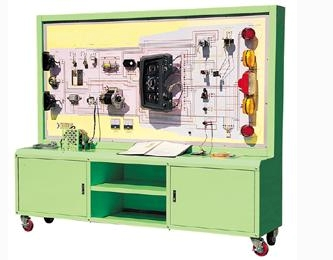

工程机械整机电器实训台（可选择各机型）

工程机械整机电器实训台（可选择各机型）

一、产品概述

本实训系统基于工程机械全车电器实物，全面展示了灯光、仪表、柴油发动机电气控制、起动、充电、喇叭等系统的组成结构、工作原理与运行过程。该系统为培训机构、中高等职业技术院校及普通教育类学院和培训机构提供了针对工程机械全车电器系统理论与维修实训的完善教学工具。

二、主要用途

1. 适用于各类院校及培训机构对工程机械电器系统理论和维修实训的教学需求。

2. 专门满足院校及培训机构对工程机械电器模块各单元的教学需求。

3. 助力院校实施工程机械理实一体化的教学模式。

4. 为工程机械职业技能鉴定考核提供实操平台。

5. 涵盖工程机械电器各模块的结构认知、功能演示、故障模拟与检测、维修与诊断等多元化教学需求。

三、结构组成

本系统包含工程机械的灯光系统、仪表系统、柴油发动机电气控制系统、起动系统、充电系统、喇叭系统以及各传感器与执行器等关键组件，同时配备有故障设置系统、移动台架等辅助设施。

四、功能特点

1. 真实模拟工程机械全车电器系统的运行，直观展示其结构与原理。

2. 通过操作电器开关及按钮，真实演示各电器系统的工作流程。

3. 故障模拟系统能模拟实际运行工况，预设多种常见故障，故障点可根据教学需求调整。

4. 执行元件采用LED灯显示工作状态，便于观察。

5. 面板上绘制有彩色电路原理图，学员可对照实物进行原理分析。

6. 检测端子可直接检测各系统电路元件的电信号，如电阻、电压、电流等。

7. 面板上的彩色喷绘电路原理图采用UV平板喷绘技术，确保多年不变色。

8. 实训台配备有安全保护装置，如电源总开关、转动部件防护罩等。

9. 底座部分采用钢性结构焊接，面板柜与底座可分离，台架表面采用烤漆工艺，并配备有万向自锁脚轮。

10. 配备详细的使用说明书、实验指导书等教学资料。

五、外形与颜色

设备外形尺寸为12400×650×1700mm（长×宽×高），设备颜色可选7032、亚光灰、深灰等多种颜色，以满足用户的不同需求。

六、技术指标

动力电源：220V交流电压；
工作电压：12V直流电压；
工作温度范围：-50℃～50℃；
蓄电池规格：60AH/12V。
