柴油机燃料系统示教板

柴油机燃料系统示教板

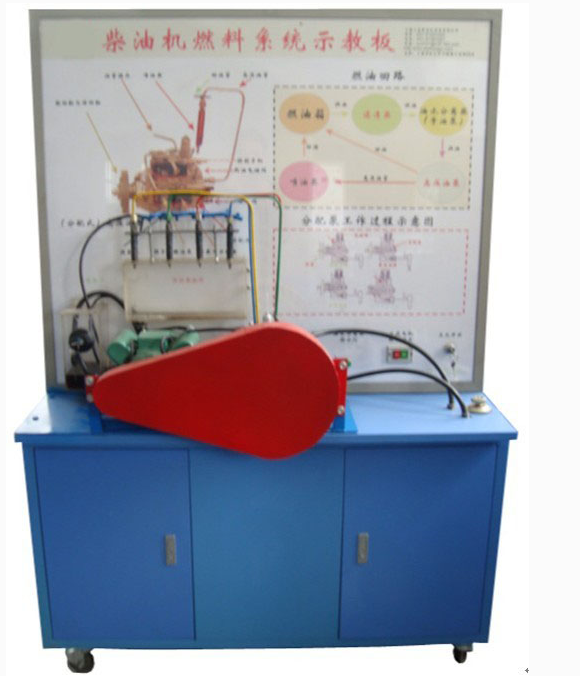

本实训设备以四缸传统柴油机燃油系统为核心，精心打造了一个模拟发动机运转的展示平台，旨在通过实际操作来演示传统柴油机燃油系统的工作流程。该示教板不仅功能全面，而且操作简便、安全可靠，是学习和研究柴油机燃油系统的理想工具。

（一）系统构成

设备由高压油泵、喷油轨管总成、油箱总成、电动机、手油泵总成等多个核心部件组成，同时配备了故障设置系统、大容量蓄电池或12V开关电源等辅助设备。为了方便用户学习，设备还附带了大型彩色喷绘的结构原理图、控制面板、可移动台架以及详尽的使用说明书和实训指导书。

（二）特性亮点

1. 清晰的原理图展示：示教板面板上绘制了详细的传统柴油机燃油系统原理图，使用户能够直观地了解系统的结构和工作原理。

2. 真实模拟演示：通过操作开关和按钮，用户可以真实地模拟传统柴油机燃油系统的工作过程，加深对系统运行机制的理解。

3. 实时数据监控：数显表能够实时显示电压值，发光二极管则用于指示工作元器件的状态，便于用户监控和调整系统状态。

4. 故障模拟与学习：设备配备了故障模拟系统，能够模拟实际运行中的常见故障，帮助用户学习和掌握故障排查和修复的方法。

5. 安全防护设计：设备采用了汽车油漆高温烤漆处理，具有优异的耐腐蚀性和耐磨性；同时，转动元器件外加装了防护装置，确保操作安全。此外，设备还配备了交流电源漏电保护装置，进一步提高了使用安全性。

6. 便捷的实验环境：底架部分采用实验桌设计，台面保留了足够的空间，方便用户放置检测用的仪器、仪表以及实验报告等物品。实验桌表面采用烤漆工艺处理，美观耐用；同时，底架配备了自锁脚轮，便于设备的移动和固定。

（三）技术规格

设备的外形尺寸为1240mm×550mm×1850mm（长×宽×高），能够适应不同教学和实践场所的需求。设备采用220V交流电压供电，工作电压为12V直流电压，能够确保设备在稳定的工作状态下运行。设备的工作温度范围为-50℃～50℃，能够适应各种环境条件下的使用需求。此外，设备还配备了220V/750W的电动机，为设备的正常运行提供了强有力的动力保障。
