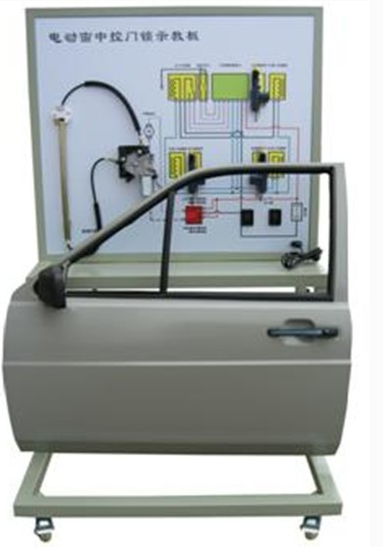

别克君威电车窗中控锁系统示教板

别克君威电车窗中控锁系统示教板

产品概述

本产品是一款集成了DC12V电源、中央门锁控制单元、车门玻璃升降器、玻璃升降开关、四门锁机、车门门锁马达、门锁开关以及故障设置和排除盒等关键部件的实训设备。它旨在提供一个真实且全面的学习环境，让用户能够深入了解电动窗中控门锁系统的组成结构、工作原理以及故障排查方法。

主要特点

1. 真实模拟：本产品采用真实的汽车零部件，完美模拟了电动窗中控门锁系统的实际结构，使用户能够直观地认识和理解系统的各个组成部分。

2. 功能齐全：接通工作电源后，用户可以通过操纵电动窗和中控门锁开关，使系统正常工作，从而深入了解系统的工作流程。

3. 电路图辅助：为了方便用户学习，示教板上绘制了完整的系统电路图，用户可以通过对照电路图，更加直观地理解电动窗中控门锁系统的工作原理。

4. 实时检测：示教板上安装了与部件一一对应的检测端子，用户可以使用检测仪器实时检测工况，测量出电压、阻值、电流、频率等信号参数，为故障排查提供有力支持。

5. 智能化故障设置与检测：本产品配备了先进的智能化故障设置和考核系统，用户可以根据需要自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象。此外，系统还支持通过网络接口与其他设备组成网络，实现远程控制和信息交互，为教学实训提供了极大的便利。

技术参数

• 外形尺寸：1240mm×550mm×1850mm（长×宽×高），确保设备在空间上的适应性和便携性。

• 电源：220V交流电压，方便用户接入标准电源插座。

• 工作电压：12V直流电压，确保设备在稳定的工作电压下运行。

• 工作温度：-50℃～50℃，适应各种环境下的使用需求。
