电控液压助力转向与前悬挂实训台

电控液压助力转向与前悬挂实训台

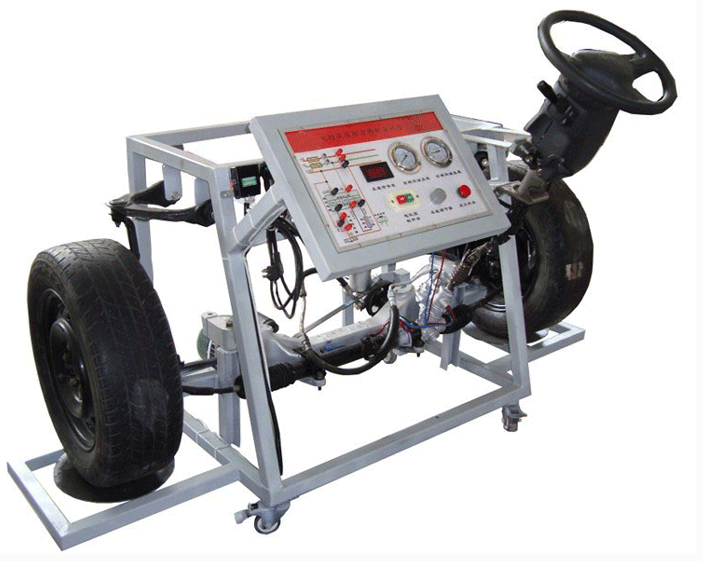

本实训台以LS400原厂电控液压助力式方向机为核心，集成了控制电脑、精密减震器、方向盘、轮胎等关键部件，并配备有便于教学的可移动式台架。该实训台充分利用LS400原厂的电控液压助力式转向系统，全面揭示了汽车转向系统的构造与工作流程。它特别适合于中高等职业技术学校、普通教育学院以及各类培训机构，在进行汽车底盘转向系统的理论和维修实践教学时使用。实训台设计完备，操作简单，确保学习过程的安全性与可靠性。

（二）构造组件

本实训台包括LS400原厂的电控液压助力式方向机、先进的控制电脑、反应迅速的控制电磁阀、精准的车速传感器、高效的减震器、方向盘、轮胎等。此外，还配备了详细的彩色原理面板图和一个便捷的可移动式台架。

（三）特色功能与亮点

1. 配备电压表，用于实时显示车速等关键信号；实训台面板上有详细的彩色电路图，其色彩与原车线束一致，且面板上设置有检测端子，方便学生直接在面板上测量各传感器、执行器及控制单元的电信号。

2. 提供选装的刻度盘，可精确显示转向角度；

3. 能够对前轮定位进行检测与校准；

4. 台架底部安装有万向脚轮，极大提升了教学的便捷性；

5. 能够生动展示原车转向系统的工作机制；

6. 深入讲解电控液压助力系统的原理、功能及其变化；

7. 阐释前轮定位三要素的调整方法及其重要性；

8. 真实演示悬挂系统的工作状态；

9. 提供拆装实操的机会，帮助学生更深入地理解系统结构；

10. 配备先进的故障模拟系统，能够模拟多种常见故障，以助力学生更好地应对实际情况，同时提供详细的故障模拟设置说明以供参考；

11. 实训台底架采用坚固的钢性结构，表面经过烤漆处理，既美观又耐用。配备自锁脚轮，确保使用过程中的稳定性与安全性；

12. 提供全面的使用手册及相关教学资料。

（四）技术规格

尺寸：1500mm × 1000mm × 1200mm（长×宽×高）

电源需求：220V

电机功率：220V/750W
