电控（电动）助力转向与前悬挂实训台（长安）

电控（电动）助力转向与前悬挂实训台（长安）

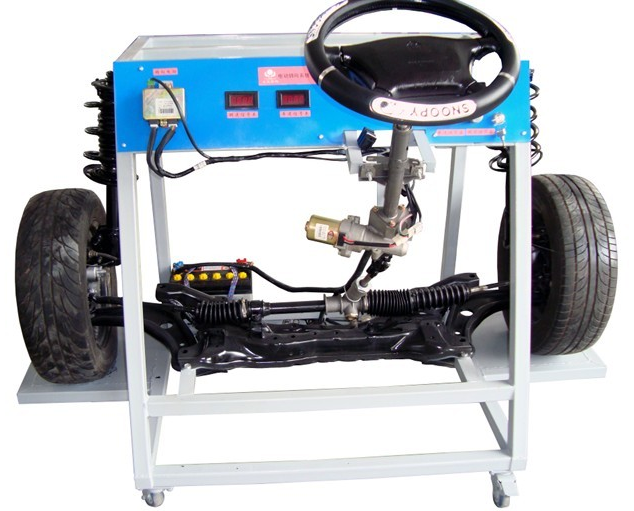

本实训台由长安原厂出品的电动电控助力式方向机为核心组件，辅以转向盘、高精度传感器、减震器、方向盘、轮胎，以及一个便捷的可移动式台架。此实训台充分利用了长安原厂的电动电控助力式转向系统，全面展示了汽车转向系统的构造和工作机制。它不仅适合中高等职业技术学校、普通教育学院，还是培训机构进行汽车底盘转向系统理论和维修实践教学的理想选择。该实训台功能完备，操作简便，确保学习及使用过程的安全与可靠。

（二）主要构成部分

实训台集成了长安原厂的电动电控助力式方向机、反应灵敏的方向盘、转角传感器、扭矩传感器、车速传感器、发动机转速信号装置、汽车车速装置、多功能的诊断座、高效的减震器、以及一套可移动式台架等。此外，还配备了直观的彩色原理面板图，以助学生更好地理解系统工作原理。

（三）独特功能与特点

1. 配备电压表，可实时显示转向、转速、车速等关键信号；实训台面板上绘有详细且色彩与原车线束一致的电路图，同时面板上设置了检测端子，便于学生直接在面板上测量各传感器、执行器及控制单元的电信号。

2. 装有可选装的刻度盘，用于精确显示转向角度；

3. 提供前轮定位的检测与调整功能；

4. 台架底部装有万向脚轮，极大提升了教学的灵活性；

5. 能够全面演示原车转向系统的工作流程；

6. 深入解析电动电控助力系统的原理、功能及其变化；

7. 阐释前轮定位三要素的调整技巧及其重要性；

8. 真实展示悬挂系统的工作状态；

9. 提供拆装实操的机会，以加深学生对系统结构的理解；

10. 配备故障模拟系统，能模拟多种常见故障，以帮助学生更好地应对实际情况，并提供详细的故障模拟设置说明以供学生参考；

11. 实训台底架采用坚固的钢性结构，表面经过烤漆处理，既美观又耐用。配备自锁脚轮，确保使用过程中的稳定性与安全性；

12. 提供全面的使用手册及相关教学资料。

（四）技术规格参数

尺寸：1500mm × 1000mm × 1200mm（长×宽×高）

电源规格：12V/60AH
