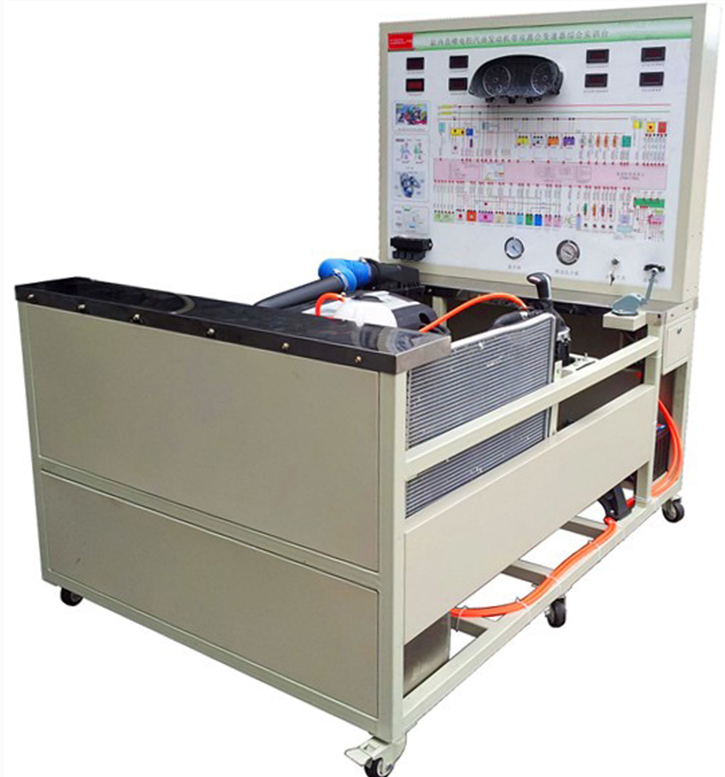

卡罗拉1.2T动力与传动系统（发动机+变速箱）实训台

卡罗拉1.2T动力与传动系统（发动机+变速箱）实训台

一、产品概览

本产品以卡罗拉1.2T电控发动机与自动变速器为核心，旨在提供一套全面且真实的实践操作环境。通过该实训设备，用户能够对发动机的起动、加速、减速等工况，以及自动变速器的档位显示、空档起动、前进档及倒档运行等工况进行实践操作，并深入体验失速实验。这一设备不仅展示了电控汽油发动机和自动变速器的组成结构，还详细展现了它们的工作过程，为用户提供了宝贵的实践学习经验。

该产品特别适用于中高等职业技术院校、普通教育类学院以及各类培训机构，以满足汽车发动机和自动变速器理论与维修实训的教学需求。

二、功能亮点

1. 真实操作体验：配备真实的电控汽油发动机和自动变速器，让用户能够直接观察并操作这些部件，深入理解其结构和工作原理。

2. 高级实训台面板：采用4mm厚的高级铝塑板，具备耐腐蚀、耐创击、耐污染、防火、防潮的特性。面板上印有清晰的彩色电路图，便于用户对照实物进行学习和分析。

3. 实时参数显示：实训台面板上安装有汽车仪表、燃油压力表、真空压力表等，能够实时显示发动机转速、车速、自动变速器的档位、喷油压力、进气岐管压力等关键参数。

4. 检测功能：提供检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5. 故障诊断系统：配备诊断座，支持连接专用或通用型汽车解码器，实现对发动机和自动变速器电控系统的全面诊断，包括ECU编码查询、故障码读取与清除、数据流读取、执行元件测试、参数设定、波形分析等。

6. 油门与制动控制：配备油门控制装置和完整的制动系统（包括制动踏板、制动总泵、制动分泵、制动盘），方便用户进行加速减速操作，以及进行自动变速器的失速实验。

7. 安全保护设计：实训台配备电源总开关、水箱防护罩、输出轴防护罩等安全装置，确保操作过程的安全可靠。

8. 便捷的工作台：设备检测面板正前方底座上配有20cm的钢制台面，方便用户放置资料、检测仪器等，提升实训的便捷性。

9. 稳固的底座设计：实训台底座采用钢结构焊接，表面喷涂处理，配备自锁脚轮装置和圆形护手杆，确保设备移动灵活、安全可靠、坚固耐用。

三、技术规格

• 工作电源：直流12V

• 燃油标号：根据发动机型号而定

• 油箱容积：10L

• 工作温度：-40℃～+50℃

• 颜色：7032

• 钢管：40403mm

• 面板机柜：1.5mm冷板冲压成形，背面设有维修门

• 移动脚轮：120*80mm

• 外形尺寸：150010001700mm

四．基本配置(每台)
