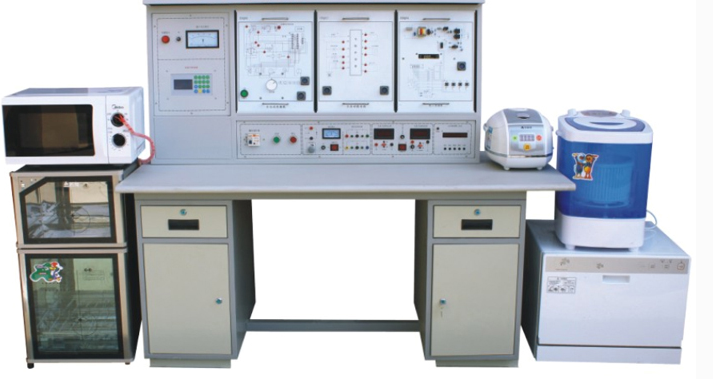

家用电子产品电气控制综合实训装置

家用电子产品电气控制综合实训装置

一、产品概述：

本款综合技能实训装置，旨在满足现代职业教育的实训需求，严格按照《中华人民共和国教育行业标准-电子技术应用专业仪器设备配备标准》以及《家用电子产品维修工职业技能实训和鉴定设备技术规范》设计。它特别适用于高职院校、职业学校的应用电子技术、家用电器维修、电子电器应用与维修等专业，为学生提供家用电子产品原理与维修的实训教学。

二、装置特性：

1. 实训性强：装置设有专门的故障模拟和故障排除单元，便于教师设置故障，学生分析并排除故障，有效提高学生的实操能力和故障处理能力。

2. 覆盖广泛：涵盖了除白家电外的各类家用电器，包括电风扇、电饭锅、微波炉、消毒柜、洗碗机和洗衣机等，确保实训的全面性。

3. 实用高效：根据岗位技能要求设置实训内容，实训部件敞开式设计，便于学生观察和理解内部结构，同时配备详尽的实训指导书，确保实训的高效性。

4. 配套完善：装置配备齐全的实训设备和导线，以及完整的实训教学资料，确保实训内容的顺利进行。

三、技术规格：

1. 输入电源：单相三线制AC 220V±10% 50Hz

2. 工作环境：温度–10℃～+40℃，相对湿度＜85% (25℃)

3. 整机容量：＜1000VA

4. 安全保护：具备漏电保护功能，动作电流≤30mA，动作时间≤0.1S

5. 系统组成：由实训台和实训挂件两部分组成，实训台采用铁质双层亚光密纹喷塑结构，配备高性能实训电源和实训考核系统。

四、系统组成详解：

（一）实训台：

1. 实训电源：提供220V 50Hz交流电源和可调、固定输出的直流电源，确保实训的电源需求。

2. 实训考核系统：具备故障设置、排故操作、排故次数记录等功能，同时支持密码登录、题库管理、考核成绩查询和打印等，满足实训考核的多样化需求。

（二）实训挂件：

1. 电子电风扇：采用电子控制电风扇为实训模型，涵盖手控、遥控、定时等多种控制方式，适用于电风扇原理与维修的实训。

2. 微电脑控制电饭锅：采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器等关键部件，适用于电热电动器具原理与维修的实训。

3. 微波炉：采用机械式微波炉为实训模型，包括高压电路、低压电路等关键部分，适用于家用微波炉原理与维修的实训。

4. 电子消毒柜：采用远红外线和臭氧两种消毒方式，涵盖电源控制、多谐振荡器等关键部件，适用于电热电动器具原理与维修的实训。

5. 全自动洗碗机：采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路等关键部分，适用于电热电动器具原理与维修的实训。

6. 全自动洗衣机：采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路等关键部分，适用于全自动洗衣机故障检修技术的实训。

六、配置清单
