一、滚筒式洗衣机维修技能实训考核装置独特优势

1. 模块化设计：本实训考核装置采用电气控制与实物分离的模块化设计，显著提升了教学展示的清晰度，使学生能够直观理解电气部分与执行机构之间的紧密关系。电气控制部分采用先进的微处理器集成电路，确保对机械实体结构的精准控制。

2. 高效实训功能：装置特别强化了实训考核功能，教师能够便捷地设置各种隐蔽故障，为学生提供了丰富的排故实践机会，有效提升了学生的故障诊断与排除能力。同时，装置还能实时记录学生的操作过程和误排次数，为教学评价提供了更公正的依据。

3. 综合性强：实训内容涵盖了滚筒式洗衣机的各个方面，从基础元器件到复杂的控制系统，使学生能够在全面理解洗衣机工作原理的基础上，提升综合能力和应变能力。

二、滚筒式洗衣机维修技能实训考核装置技术规格

1. 电源输入：支持单相三线～220V±10% 50Hz的稳定电源输入，确保实训过程中的电力供应稳定可靠。

2. 工作环境：适应广泛的环境条件，包括温度-10℃～+40℃、相对湿度＜85% (25℃)、海拔＜4000m，满足不同地区的实训需求。

3. 整机容量：整机容量小于300VA，高效节能，符合环保要求。

4. 安全保护：装置具备优异的安全保护功能，动作电流≤30mA、动作时间≤0.1s，确保实训过程的安全可靠。

5. 外形尺寸：装置的外形尺寸为170cm×93cm×135.5cm，设计合理，便于在实训室中灵活布局。

三、滚筒式洗衣机维修技能实训考核装置组成结构

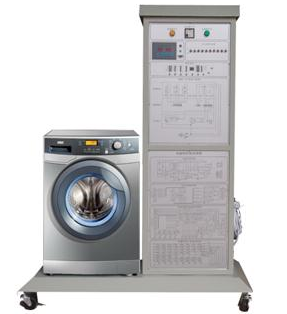

1. 实体洗衣机：采用卧式滚筒设计，真实还原洗衣机的工作状态，包括进排水系统、电动机及机械传动系统、支撑机构、洗涤脱水机构等关键部件。

2. 电气控制板：集成了洗衣机电气控制系统的核心部件，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元，确保洗衣机的正常运行。

3. 实训考核系统：采用隐蔽式故障设置机构，支持学生根据故障现象进行排故训练。同时，系统能够实时记录学生的实训过程和成绩，为教学评价提供有力支持。

4. 实训控制柜：采用立体柜式结构，配备四个带刹车万向轮，方便移动和固定。柜体采用防水、防火、耐磨的铝合金材料制造，结构坚固且造型美观。控制柜内部设计合理，便于将实物和控制板紧密结合在一起，方便学生操作。

四、滚筒式洗衣机维修技能实训考核装置实训项目

1. 元器件认知：学习并检测全自动洗衣机常用的元器件、传感器及控制芯片。

2. 机械结构拆装：深入了解全自动洗衣机的机械结构并进行拆装训练。

3. 进排水故障检测：学习检测并排除进水排水系统的常见故障。

4. 洗涤脱水故障排查：掌握洗涤脱水系统的常见故障检测与排除方法。

5. 程控器检测：学习并检测全自动洗衣机的程控器功能。

6. 电机及控制故障排查：针对电机及其控制系统的故障进行检测与排除训练。

7. 机械传动检修：学习机械传动系统的常见故障及检修方法。

8. 加热烘干故障检测：了解加热烘干系统的工作原理并进行故障检测与排除。

9. 集成电路故障分析：学习集成控制电路的检测和故障分析方法。

10. 漏电安全防护：学习漏电安全防护报警系统的故障分析和排除方法。
