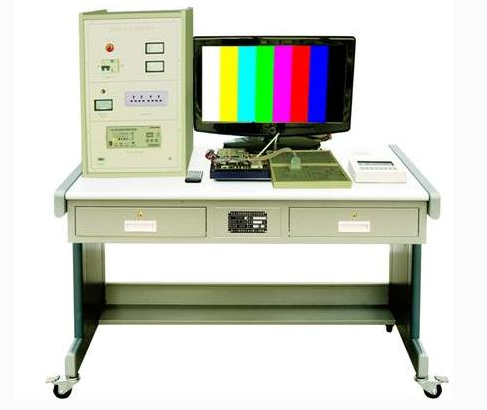

液晶电视组装调试与维修技能实训装置

液晶电视组装调试与维修技能实训装置

在当今电子技术飞速发展的时代，针对高职院校、职业学校以及技工学校等教育机构，我们精心研发了一款符合职业技能教育和实训要求的“液晶电视组装、调试与维修技能实训装置”。本装置依据《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》的标准，为相关专业学生提供了一流的实训平台。

一、实训目标与应用

本实训装置旨在帮助学生深入理解和掌握液晶电视的原理与维修技术，适用于应用电子技术、电子电器应用与维修等专业的实训教学。同时，它也适用于技工学校、职业培训学校和鉴定站/所等家电维修工的中高级技能鉴定考核。

二、技术规格与参数

1. 输入电源：单相三线～220V±10% 50Hz，确保稳定供电。

2. 工作环境：适应广泛的温度（-10℃～+40℃）和湿度（相对湿度＜85%@25℃），海拔低于4000m。

3. 装置容量：＜300VA，高效能耗设计。

三、系统亮点

1. 创新设计：鼓励学生基于液晶电视控制线路板原理图，自主绘制仿真电路、设计PCB板，培养创新思维。

2. 技能提升：专注于提升学生的焊接技术，特别针对液晶电视的SMT器件焊接进行强化训练。

3. 经济实用：实训台配备电风扇、照明、插座等实用工具，实现仿真生产过程，如工艺编制、焊接、调试和组装等。

4. 资料全面：提供完整的实训资料，包括线路板元器件清单、样板、调试指导书等，助力学生全方位掌握技能。

四、系统配置详解

1. 实训台：集成多种实用工具，如电风扇、照明、插座、恒温烙铁等，为学生提供便利的实训环境。

2. 实训线路板：包括直流稳压电源线路板和音视频信号处理线路板，模拟真实液晶电视的工作环境。

3. 工具套件：配备多种专业工具，如万用表、剥线钳、螺丝刀等，满足各种实训需求。

4. 液晶屏：选用15吋液晶屏，具备高对比度、亮度和快速反应时间，与实训线路板组合成完整的实训系统。

五、实训项目概览

1. 元器件认识：深入了解液晶电视的核心元器件及其功能。

2. 液晶屏拆装：学习液晶屏的构造及拆装技巧。

3. 焊接与调试：掌握直流稳压电源线路板和音视频信号处理线路板的焊接与调试方法。

4. 整机组装：模拟真实生产流程，完成整机的组装与调试。
