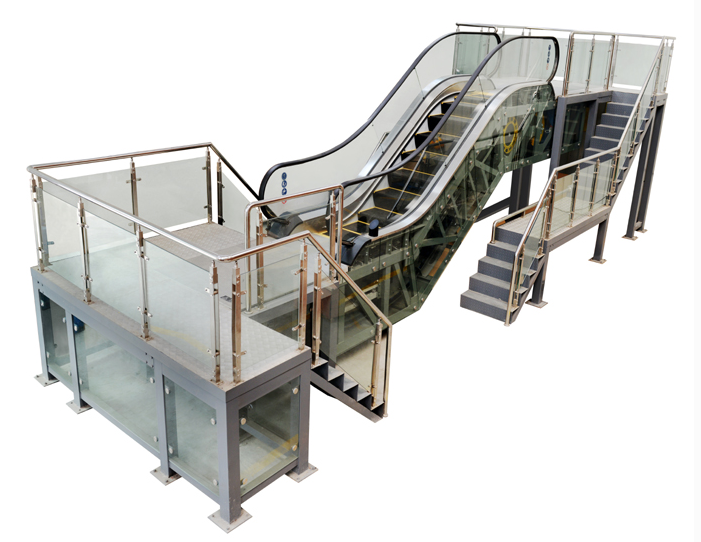

自动扶梯维修与保养实训考核装置
一、系统概述
为满足自动扶梯维修与保养的教学与培训需求，我们精心设计了这款自动扶梯维保实训考核系统。该系统不仅适用于各类职业院校和技工学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业，同时也适用于职业资格鉴定中心和培训考核机构。
该系统主要由金属框架、曳引装置、动力驱动、扶手驱动、梯路轨道、梯级传动链、梯级模块、梳齿前沿板、电气控制系统和自动润滑系统等关键部件组成。独特的框架设计不仅增强了结构的稳定性，也为教师提供了更为便捷的教学与指导平台。电气控制部分采用了先进的默纳克一体机控制系统，结合立式曳引机驱动，确保扶梯运行的平稳与高效。
此外，系统还配备了多种故障模拟功能，学生可以根据故障现象在实训装置上进行故障检测、定位与修复。这种实操模式让学生能够深入了解和掌握自动扶梯的维保技术及技能。
二、系统特点
实用性：系统完全模拟真实自动扶梯的结构与运行原理，使学生能够在实际操作中学习和掌握维保技能。
安全性：系统具备多重安全保护措施，确保学生在实训过程中的安全。
易操作性：友好的用户界面和简单的操作流程使实训过程更加顺畅。
可扩展性：系统支持多种功能模块的扩展与升级，满足未来教学需求的变化。
三、技术参数
工作电源：三相五线 AC380V /220V ±7%，50Hz；接地电阻不大于4Ω，确保系统稳定运行。
工作环境：海拔＜1000m；温度-5℃～+60℃；湿度25%RH～85%RH（无水珠凝结）；环境空气中无腐蚀性和易燃性气体，保障设备安全使用。
扶梯提升高度：1500mm，满足一般教学需求。
倾斜度：35°，符合自动扶梯设计标准。
梯级宽度：800mm，提供宽敞舒适的乘坐体验。
运行速度：0.5m/s，确保乘客安全快速通过。
额定功率：5.5Kw，高效节能。
额定电压：380VAC，50Hz，符合国际电工标准。
运行噪音：≤60dB，提供宁静的乘坐环境。
外形尺寸：11300×3220×（2740+护栏高1000）mm（长×宽×高），适应不同教学场地需求。
四、主要配置清单
序号 | 名称 | 主要技术指标 | 数量 | 单位 | 备注 |
1 | 扶梯框架 | 材料：Q235标准型钢；表面喷漆处理 | 1 | 套 | 扶梯框架采用Q235标准型钢，平台周围设有扶手及防护栏； 2、整个支架分为三层，学生能够全方位地对扶梯进行学习和实训，同时也方便老师的实训指导； |
2 | 金属桁架 | 材料：Q235A标准角钢；表面喷漆处理 | 1 | 套 | 含梯路导轨 |
3 | 驱动主机 | 厂商：苏州/通润；型号：FT125；最大输出转速：39.2rpm；额定输出扭矩：1499Nm；电机功率：5.5KW；减速箱减速比：24.5：1；制动型式：电磁鼓式；制动器工作电压：AC220V；制动器维持电压：DC110V； | 1 | 套 | 含电机、减速箱、制动器、附加制动器； |
4 | 驱动链 | 品牌：苏州/巨人动力；型号：20A-2； 节距：31.75mm； | 2 | 条 | |
5 | 梯级 | 厂商：苏州/全胜；型号：TJ800A； 材料：不锈钢；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； | 1 | 套 | |
6 | 梯级传动链 | 厂商：苏州/润力；型号：TL133A；节距：133.33mm；梯级距：400mm；滚轮直径：∅70mm；轮缘宽度：25mm；轮缘材料：聚氨酯；滚轮轴承型号：6240-2RS； | 2 | 条 | |
7 | 张紧装置 | 梯级链轮齿数：16；单位节距分度圆直径：5.1258； | 1 | 套 | 含梯级链轮、轴、张紧小车以及梯级链的弹簧等； |
8 | 扶手带 | 厂商：上海/豫金；抗拉强度：≥25.0KN；扶手宽度：80mm；内口宽度：62mm；内口深度：10.6mm； | 2 | 条 | |
9 | 扶手带摩擦轮 | 材料：铸铁衬橡胶 | 2 | 个 | |
10 | 扶手导轨 | 导轨材料：Q235； | 4 | 套 | 含冷拉金属导轨和滚动轴承尼龙导轮组成； |
11 | 扶手玻璃 | 材料：钢化玻璃；厚度：10mm； | 1 | 套 | |
12 | 围裙板 | 表面材质：不锈钢；表面处理方式：发纹； | 1 | 套 | |
13 | 控制柜 | 厂商：苏州/台菱；型号：SY/DZ；拖动方式：交流星-三角；控制装置：PLC；PLC型号：VH-20MR（台湾丰炜）；电气安全装置：MCTC-PES-E1（默纳克）； | 1 | 套 | 接触器：西门子； 继电器：西门子； |
14 | 自动润滑装置 | 自动润滑系统 | 1 | 套 | 含润滑泵、滤油器、分油块、毛刷及油管等； |
15 | 楼层板 | 表面材质：不锈钢；表面处理方式：防滑花纹板； | 1 | 套 | |
16 | 上下前沿板保护开关 | 型号：TS236 | 6 | 只 | |
17 | 附加制动器检测开关 | 型号：TS236 | 1 | 只 | |
18 | 上下出入口安全开关 | 型号：TR236 | 4 | 只 | |
19 | 上下围裙板安全开关 | 型号：TR236 | 4 | 只 | |
20 | 驱动链安全开关 | 型号：ZR236或QM-ZV10H236-02Z | 1 | 只 | |
21 | 梯级缺失传感器 | 2 | 只 | ||
22 | 梯级链安全开关 | 型号：ZR236或UKS | 1 | 只 | |
23 | 梯级下陷安全开关 | 型号：ZR236或UKS | 2 | 只 | |
24 | 手动盘车工具 | 1 | 套 | ||
25 | 移动检修开关 | 1 | 个 | ||
26 | 移动行灯 | DC220V | 1 | 个 | |
27 | 实训工具 | 1 | 套 | 详见配套工具清单 | |
28 | 随机资料 | 相关说明书及图纸 | 1 | 套 |
五、配套工具清单
序号 | 名称 | 型号/规格 | 数量 | 单位 | 备注 |
1 | 卷尺 | 3m | 1 | 把 | |
2 | 万用表 | 1 | 只 | ||
3 | 内六角扳手（组套） | BM-C9 | 1 | 套 | |
4 | 全抛光梅花开口两用扳手 | 10 | 1 | 把 | |
5 | 全抛光梅花开口两用扳手 | 13 | 1 | 把 | |
6 | 全抛光梅花开口两用扳手 | 16 | 1 | 把 | |
7 | 全抛光梅花开口两用扳手 | 18 | 1 | 把 | |
8 | T型六角扳手 | 5mm | 1 | 把 | |
9 | 开口扳手 | 8～10 | 1 | 把 | |
10 | 开口扳手 | 12～14 | 1 | 把 | |
11 | 开口扳手 | 17～19 | 1 | 把 | |
12 | 一字穿心螺丝批 | 5×75 | 1 | 把 | |
13 | 十字穿心螺丝批 | 2×75 | 1 | 把 | |
14 | 工具箱 | 1 | 只 | ||
15 | 尖嘴钳 | 1 | 把 | ||
15 | 斜口钳 | 1 | 把 | ||
17 | 活扳手 | 300×36 | 1 | 把 | |
18 | 钢板尺 | 300mm | 1 | 把 | |
19 | 随机文件 | 1 | 套 | ||
20 | 电气原理图 | 1 | 本 |
