电梯安装、维修与保养实训考核装置

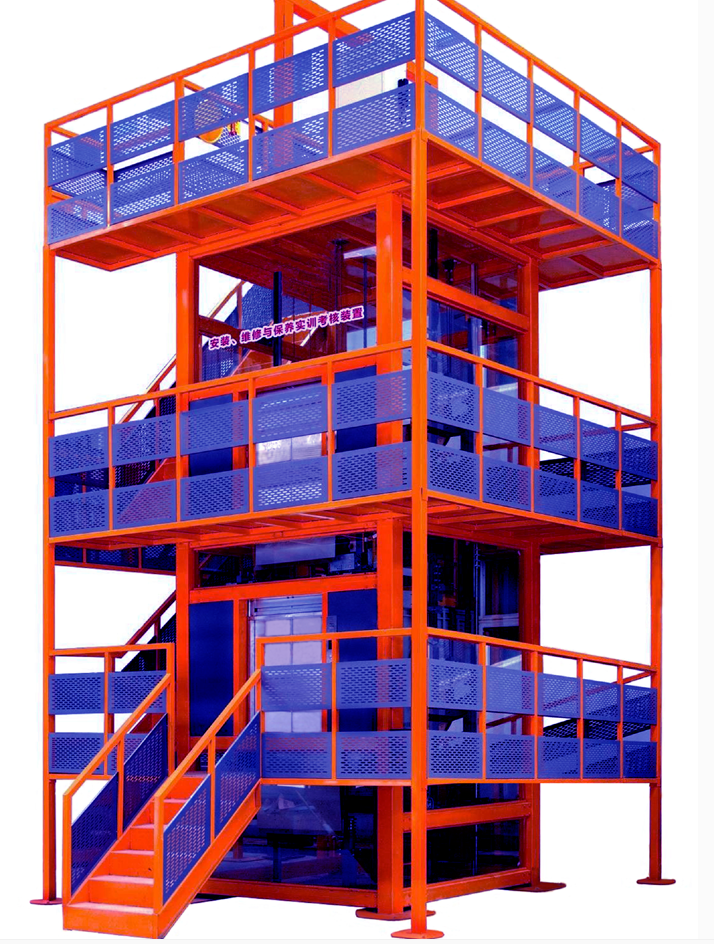

一、实训系统概述
电梯安装维修与保养综合实训系统，是一款专为电梯安装、维修与保养专业学生和从业者设计的机电一体化实训平台。此系统可容纳40名学生进行分组实训，每组两人，旨在通过电梯结构原理仿真软件和电梯安装仿真软件，使学生深入理解电梯的机构、运行原理及安装工艺流程，为电梯专业课程理论学习及实际操作打下坚实基础。
二、实训系统功能
本实训系统涵盖了电梯结构原理仿真试验、电梯安装仿真实验、电梯故障诊断及维修试验等多项功能。同时，该系统还承担职业资格认证培训、科技创新大赛训练、技能大赛训练等任务，为学生和从业者提供全方位的实训体验。
三、设备组成与特点
设备组成：电梯安装维修与保养综合实训系统采用真实的电梯部件组成，包括曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、电力拖动系统、电气控制系统及安全保护系统等。控制部分采用全数字化的微机控制系统（VVVF），曳引机则采用主流的永磁同步无齿电动机驱动。
真实性：本系统完全采用真实电梯的机构及部件，模拟出电梯真实的工作环境，使学生能够在实际操作中学习和掌握电梯的维保技术及技能。
便捷性：钢结构支架的模拟井道设计，使实训过程更加便捷。同时，真实的电梯机构及部件使得学生在实训过程中能够更直观地理解和掌握电梯的结构和运行原理。
全面性：本系统不仅涵盖了电梯的结构和运行原理，还涉及到电梯的安装、故障诊断及维修等多个方面。通过实训，学生可以全面了解电梯的各个方面，为未来的职业发展打下坚实的基础。
规范性：本系统采用主流的一体化控制系统和紧凑的机械机构设计，同时配备多重的安全保护措施。整个实训平台开放且规范，完全符合工业现场化工作的标准。
四、技术参数
工作电源：三相五线制AC380V/220V±7.5%，工频50Hz
设备尺寸：4500×4500×8000mm（长×宽×高）
电梯井道尺寸：1700×1700mm（长×宽）
轿厢净尺寸：1100×950×1200mm（宽×深×高）
厅门净尺寸：600×1000mm（宽×高）
提升高度：2200mm
额定速度：0.3m/s
集选变频控制方式
安全保护措施：符合国家电梯相关的标准
最大功率消耗≤7.5KW
五、实训项目
★ 曳引电动机变频驱动控制电路检测调节及故障查找实训；
★ 曳引机制动器机械调节及故障查找实训；
★ 轿厢门电动机变频器驱动控制电路检测调节及故障查找实训；
★ 限速器动作调节实训；
★ 限速器动作控制电路检测即故障查找实训；
★ 安全钳调节检测调节实训；
★ 安全钳传动机构调节检测调节实训；
★ 轿厢门传动机构调节、维护、故障查找及排除实训；
★ 轿厢门控制电路故障查找及排除实训；
★ 厅门传动机构调节、维护、故障查找及排除实训；
★ 厅门控制电路故障查找及排除实训；
★ 轿厢导轨检测、调节实训；
★ 对重导轨检测、调节实训；
★ 导靴与导轨的检测、调节实训；
★ 平层装置调节及控制电路故障查找及排除实训；
★ 楼层轿厢召唤箱调节及控制电路故障查找及排除实训；
★ 轿内按钮操纵箱控制电路故障查找及排除实训；
★ 指层灯箱控制电路故障查找及排除实训；
★ 轿顶检修箱控制电路故障查找及排除实训；
★ 上端极限位置保护装置控制电路故障查找及排除实训；
★ 下端极限位置保护装置控制电路故障查找及排除实训；
★ 照明控制电路故障查找及排除实训；
★ 通讯电路故障查找及排除实训；
★ 微机控制电路故障查找及排除实训；
★ 电源电路故障查找及排除实训；
六、设备配置
序号 | 名称 | 型号/规格 | 数量 | 单位 |
1 | 井道及观测平 | 4500×4500×7800mm（长×宽×高） | 1 | 套 |
2 | 曳引机 | 永磁同步无齿曳引机 | 1 | 套 |
3 | 门机系统 | 永磁同步变频门机，中分永磁门机 | 1 | 套 |
4 | 主控制柜 | NICE3000系统 | 1 | 套 |
5 | 对重导轨 | TK5A导轨 | 1 | 套 |
6 | 轿厢导轨 | T89B导轨 | 1 | 套 |
7 | 轿厢组件 | 1200*950*1200（宽深高） | 1 | 套 |
8 | 限速器 | 0.3m/s ，含涨紧装置 | 1 | 套 |
9 | 限速器传动钢丝绳 | Φ8mm | 13 | 米 |
10 | 轿厢曳引钢丝绳Φ8 | 16m/根 | 48 | 米 |
11 | 轿顶绳轮 | 400-3-8-12；1=L2=60;A=80 | 1 | 只 |
12 | 对重绳轮 | 400-3-8-12；L1=132 | 1 | 只 |
13 | 机房导向轮 | 400-3-8-12L1=L2=135；A=70. | 1 | 只 |
14 | 安全钳 | 0.3m/s，P+Q=1200Kg；导轨宽10mm | 1 | 套 |
15 | 安全钳传动机构 | 1 | 套 | |
16 | 楼层招呼箱 | 2 | 套 | |
17 | 指层灯箱 | 2 | 套 | |
18 | 轿内操作箱 | 1 | 套 | |
19 | 上端极限位保护装置 | 1 | 套 | |
20 | 下段极限位保护装置 | 套 | ||
21 | 平层控制装置 | L=200 | 2 | 套 |
22 | 轿厢架 | 1 | 套 | |
23 | 轿顶维修箱 | 1 | 套 | |
24 | 电梯照明装置 | 1 | 套 | |
25 | 实训指导书 | 6 | 本 | |
26 | 实训工具 | 可供安装、维修、保养实训用 | 1 | 套 |
附件一：
序号 | 名称 | 型号/规格 | 数量 | 单位 | 备注 |
1 | 安全帽 | ABS安全帽 | 2 | 个 | |
2 | 安全带 | 双背式安全带 | 2 | 套 | |
3 | 隔离带 | 警戒线护栏 | 2 | 根 | |
4 | 安全警示牌 | 维修支架牌 | 1 | 个 | |
5 | 危险支架牌 | 1 | 个 | ||
6 | 挂牌 | 维修挂牌 | 1 | 个 | |
7 | 水平尺 | 600mm | 1 | 把 | |
8 | 线坠 | 带磁性 | 1 | 支 | |
9 | 钢板尺 | 300mm | 1 | 件 | |
10 | 锤子 | 3磅 | 1 | 把 | |
11 | 活动扳手 | 250×30mm | 1 | 把 | |
12 | 300×36mm | 1 | 把 | ||
13 | 一字螺丝刀 | 3×75mm | 1 | 把 | |
14 | 4×100mm | 1 | 把 | ||
15 | 5×125mm | 1 | 把 | ||
16 | 十字螺丝刀 | 3×75mm | 1 | 把 | |
17 | 4×100mm | 1 | 把 | ||
18 | 5×125mm | 1 | 把 | ||
19 | 万用表 | 华谊MY60 | 1 | 件 | |
20 | 电笔 | 得力8001 | 1 | 支 | |
21 | 锉刀 | 扁锉8寸 | 1 | 支 | |
22 | 扁锉6寸 | 1 | 支 | ||
23 | 卷尺 | 5m | 1 | 把 | |
24 | 记号笔 | 中号 | 2 | 支 | |
25 | 绝缘胶布 | 3M | 2 | 卷 | |
26 | 尖嘴钳 | 6寸 | 1 | 把 | |
27 | 斜口钳 | 6寸 | 1 | 把 | |
28 | 内六角扳手 | 10件套 | 1 | 套 | |
29 | 开口扳手 | 8-10 | 1 | 把 | |
30 | 10-12 | 1 | 把 | ||
31 | 13-16 | 1 | 把 | ||
32 | 14-17 | 1 | 把 | ||
33 | 18-21 | 1 | 把 | ||
34 | 19-22 | 1 | 把 | ||
35 | 24-27 | 1 | 把 | ||
36 | 梅花扳手 | 8-10 | 1 | 把 | |
37 | 13-16 | 1 | 把 | ||
38 | 14-17 | 1 | 把 | ||
39 | 18-21 | 1 | 把 | ||
40 | 19-22 | 1 | 把 | ||
41 | 24-27 | 1 | 把 | ||
42 | 校导尺 | JS-302 | 1 | 付 | |
43 | 钳形电流表 | MS2026 | 1 | 件 | |
44 | 顶门器 | 不锈钢 | 1 | 件 | |
45 | 塞尺 | 不锈钢 | 1 | 把 | |
46 | 工具箱 | ABS箱 | 2 | 支 | |
47 | 三角钥匙 | 大、小号 | 1 | 把 | |
48 | 挂锁 | 中号 | 1 | 只 | |
49 | 锁梯钥匙 | 永达牌 | 1 | 把 |
