一、主要技术参数
输入电源：220V，允差±10%，50Hz。
装置容量：≤2kVA。
工作环境温度：－5℃～40℃。
工作湿度：≤90%(40℃时)。
外形尺寸：1500mm×650mm×1750mm。

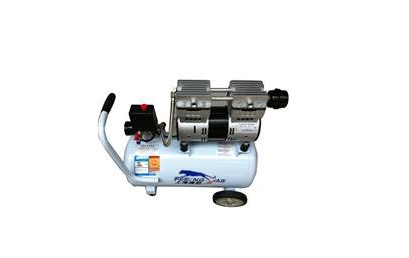

静音无油空气压缩机：
工作电源：AC220V。
电机功率：550W。
公称容量：20L。
额定输出气压：0.8Mpa。
电器控制单元：
电源模块：配置380V电压表、直流电压表、电流表，用以监视装置的输入交、直流电源及电流。启动/停止按钮用于控制液压泵站与气泵的通电状态。配置急停按钮，提供电气控制电路中的AC220V交流电压、DC24V直流电压。
PLC主机模块：选用三菱FX1S-20MR，具有12路开关量输入和8路继电器输出功能。
配有控制模块：包括电源模块、PLC控制模块、继电器控制模块、控制按钮模块、气动元件独立模块等。
二、主要特点
结构组成：主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
实训桌与实训台：采用铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
气动元件：各个气动元件独立模块化，并装有带弹性插脚底板，便于安装在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。
静音空压机：采用静音空压机为实训室提供一个良好的实训环境。
气源与电气控制：实训气源压力低，系统额定压力为0.8 Mpa；电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。
控制方式：实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
功能与适用范围：该装置集各种真实的气动元件、继电器控制单元、PLC编程及监控技术于一体，功能强大，适应范围广。
三、气动基本实训回路
以下列举了部分气动基本实训回路，如需了解全部实训回路，建议查阅相关书籍或咨询专业人士。
单作用气缸的换向回路。
双作用气缸的换向回路。
单作用气缸速度控制回路。
双作用气缸单向调速回路。
双作用气缸双向调速回路。
确定输入回路接线方式：根据气动PLC控制系统的要求，确定输入回路的接线方式。一般来说，输入回路是PLC接收信号的端口，一般为0-40MA直流电流或0-10V直流电压信号。
选择合适的外部输入器件：常用的外部输入器件有按钮、接近开关、转换开关、拨码器、各种感应器等，根据需要选择相应的器件。
连接输入模块与主令电器：PLC输入模块与主令电器电器类设备的连接方式是直流汇点式输入，所有输入点共用一个公共端COM，同时COM端内带有DC24V电源。在编写程序时，注意外部设备使用的是常闭还是常开触点。
连接接近开关与PLC输入模块：接近开关与PLC输入模块的连接需要注意漏型输入电路PLC的COM端是外接直流电源的正极，如西门子S7-400PLC直流输入模块的COM端必须接外部电源的正极。如果外部信号为高压信号应该通过中间继电器转换。
接线检查：在完成接线后，需要进行检查，确保接线正确、牢固，无短路或断路现象。
测试功能：在确认接线无误后，进行功能测试，确保气动PLC控制系统的各项功能正常工作。
以上是气动PLC控制实训装置的一般接线步骤，具体接线方式可能会因不同的气动PLC控制系统而有所不同。建议在实际操作前仔细阅读相关资料，或咨询专业技术人员进行指导。
