车床电气原理的分析涉及对车床电气系统的深入理解和研究。以下是车床电气原理的一般分析步骤：
主电路分析：首先，要了解车床的主电路，这通常包括主电动机和其他主要电气设备。分析主电路的电压、电流和功率需求，以及各设备之间的连接方式。
控制电路分析：控制电路是控制车床各种动作的关键部分。它通常包括多个继电器、接触器和开关。分析控制电路时，要弄清楚各个元件的作用，以及它们如何协同工作来实现车床的各种功能。
信号与反馈电路分析：现代车床通常配备有各种传感器和反馈装置，用于监测车床的状态和性能。分析这部分电路时，要了解各个传感器的工作原理，以及它们如何向控制系统提供反馈信号。
电气安全分析：电气安全是车床电气原理分析中不可忽视的一部分。这包括分析接地系统、过载保护、短路保护等安全措施。要确保车床在电气方面符合相关的安全标准。
故障排查与维护：了解车床电气原理后，还要掌握常见的电气故障排查方法和维护技巧。这有助于快速定位并解决问题，确保车床的正常运行。
总之，车床电气原理分析是一个复杂而细致的过程，需要对电气系统有深入的了解。通过原理分析，可以更好地理解车床的工作机制，为后续的故障排查、维护和优化打下基础。
一、简述

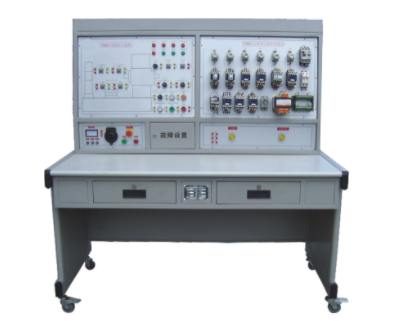

“SKC-C614型一般车床电气设备专业技能检修考评试验设备”是为各大、中专学校学校、职业类型学校的电气设备、全自动化及有关专业、社会电工培训、各县市检修电工评定所（站）等单位电气设备控制具体内容的教学、考评而研制试验设备。可用以课堂演试、机床电气设备控制基本原理性操作及试验见习。因为设备均选用具体家用电器，因此可作为社会电工类职业类型培训中机床电气设备检修层面的见习设备，同时也是职业类型资质培训考评中采用的设备。提升学生的动手能力能力，并摆脱以往只有在具体设备上开展教学，花费高且无法实现教学目的缺点。同时以高层级检修专业技能训练给予了有效的设备，做到了耗资少、教学实际效果明显的目的。
二、可用范围本设备可用于摇臂钻床电气设备控制的仿真模拟与电气设备常见故障清除的专业技能考评。
三、技术特性
1、键入开关电源：三相四线（～380V±10%50Hz）
2、工作环境：环境温度-10℃～+40℃相对环境湿度＜85%(25℃)海拔<4000m
3、设备容积：＜1KW
4、外形尺寸：1410mm×725mm×1535mm
四、设备的基本装备
1、开关电源控制面板（铝质面板）
（1）交流开关电源（含有走电保护措施）给予三相交流开关电源（380V）
（2）人身安全安全保护体系屏上装有电压型走电保护设备，控制屏内或强电导出若有走电状况，即告警并断开开关电源，保证试验过程安全。屏上装有一套电流量型走电保护器，控制屏若有走电状况，漏电流量超出一定值，即断开开关电源。
2、主令控制及图示板（铝质面板）面板上组装有机床的所有主令家用电器及姿势标示灯、机床的所有操作都在这块面板上开展，标示灯能够标示机床的相应姿势。面板上印有C6140型一般车床示意图，能够很形象化地看得出C6140型一般车床的外形轮廓。
3、元元器件组装板:面板上装有断路器、熔断器、触碰器、热汽车继电器、变压器等元元器件，这些元元器件直接组装在面板表面，能够很形象化的收看它们的姿势状况。
4、三相异步电动式机:三只380V三相鼠笼异步电动式机。5、常见故障电源开关箱:配有16个电源开关，其中K1到K16用以常见故障设定；
6、试验桌试验桌为铁质两层亚光密纹喷塑结构，桌面为防火安全、防潮、耐磨高相对密度板，结构牢固，样子似长方体结构，造型设计美观大方；配有两个大抽屉，用以置放工具及材料等。桌面用以组装开关电源控制屏并给予一个宽敞舒服的工作台面。试验桌底还配有四个方向轮和四个固定不动调整机构，有利于移动和固定不动，有益于试验室部署。
五、试验项目及主要具体内容
1、学生了解常见低压家用电器的机构、基本原理；
2、在电气设备基本原理图方式下，学生依靠基本原理分析，通过精确测量找到常见故障点在某条配电线路上；
3、提升学生的动手能力能力的专业技能操作水准；4、通过对机床常见故障清除，进行机床普遍常见故障的清除；
5、能够设定常见故障点做为检修电工的专业技能考评台。
六、常见故障点一览表
1、全部电机均缺一相，所有控制回路无效。
2、主轴电机缺一相。3、主轴电机缺一相。
4、M2、M3电机缺一相，控制回路无效。
5、制冷泵电机缺一相。
6、制冷泵电机缺一相。
7、刀架迅速移动电机缺一相。
8、刀架迅速移动电机缺一相。
9、除照明灯外，其它控制均无效。
10、控制回路无效。
11、标示灯亮，其它控制均无效。
12、主轴电机不能启动。
13、除刀架快移动控制外其它控制无效。
14、刀架快移电机不运行，刀架快移动无效。
15、机床控制均无效。
16、主轴电机运行，制冷泵控制无效，QS2不起作用。
