小型冷库制冷系统工作原理

 KCKTX-03C型小型冷库制冷系统综合实验台

一、概述

KCKTX-03C型一机两库系统综合实训装置是一款根据现代职业教育需求，结合制冷空调设备安装、维修、电气控制等多项专业课程的教学特点，精心设计和开发的综合性实训装置。该装置适用于大专院校、中等职业学校和本科院校的机电设备安装与维修、电气运行与控制、制冷和空调设备运用与维修等相关专业的教学和实训。

二、装置特点

1. 综合性强：整套实训装置集一机两库制冷系统、电气控制系统及故障模拟系统于一体，系统完整，结构清晰，满足对实训的要求。

2. 直观性强：装置采用开放式设计，控制电路及制冷管路系统直接展现，器件贴有名称标识，方便学生直观认识各种器件。

3. 实训性强：装置设有故障模拟功能，可实现电气控制故障设置，有助于开展技能鉴定、考核工作。

4. 安全保护完善：装置具有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护等多重保护功能，保障人身和设备安全。

三、技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：＜7kVA

4. 制冷剂：R22

5. 制冷量：5.3kW

6. 重量：300kg

7. 外形尺寸（大约）：400cm×200cm×200cm

四、实训装置的基本配置及功能

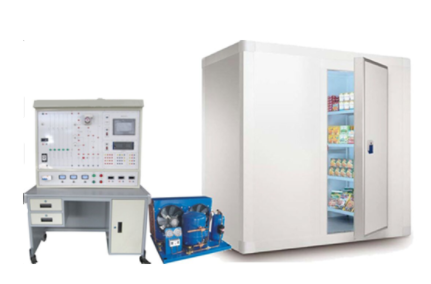

实训装置主要由控制屏、实训桌、风冷制冷机组及拼装式冷库等组成。具备电源控制、测量仪表、电气控制考核板、制冷系统流程板、故障设置箱、风冷制冷机组和拼装式冷库等功能模块。可以满足学生对一机两库系统的认识、电气控制系统的运行、制冷系统工况调试及保护技术、电气故障的设置和检测等实训需求。

五、实训项目

1. 一机两库系统的认识实训

2. 一机两库电气控制系统的运行实训

3. 一机两库制冷系统工况调试及保护技术实训

4. 一机两库电气故障的设置和检测实训

通过以上的实训项目，学生可以更深入地理解和掌握一机两库系统的原理、结构和操作维护技能，提高其解决实际问题的能力。

小型冷库制冷系统的工作原理是通过液体制冷剂在系统中循环流通，不断吸收热量并放热来达到制冷的效果。具体步骤如下：

1. 液态制冷剂在蒸发器上吸收足够的物体热量后，会产生汽化现象，形成蒸汽后被压缩机吸入。

2. 经压缩机压缩成高温高压的蒸汽之后，排入冷凝器中，向水或空气进行放热，冷凝成为高压液体。

3. 经过节流阀这道门槛，节流成为初始的低温低压的液体制冷剂，再按照顺序进入蒸发器，产生之后的一系列反应，如此循环往复来达到制冷的目的。

以上信息仅供参考，如需了解更多信息，建议查阅关于小型冷库制冷系统的文献资料或咨询专业人士。
