中央空调实训设备

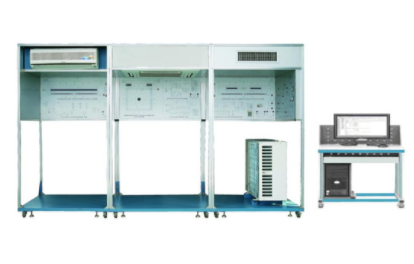

KCKTX-03H型家用中央空调实训考核装置

一、概述

家用中央空调实训考核装置是一款根据教育部职业教育课程改革要求，结合制冷技术、制冷流体机械、家用制冷设备原理与维修等相关课程的教学需求，研发出的实训产品。本装置适合高职院校、职业学校等教育机构进行相关课程的实训教学，旨在培养学生在空调与制冷技术领域的理论与实践技能，提升其在职业环境中的适应能力和操作技能。

二、产品特点

1. 系统采用一拖三机组设计，具有质量稳定、体积小、压缩机变频调节等特点，可根据室内空调负载成比例变化，实现能量的高效利用。

2. 系统终端处理机多样化，包括天井式（嵌入式）、挂壁式、风机盘管三种形式，让学生全面了解室内机组的结构形式。

3. 每个终端处理机配备制冷系统流程板、控制电路流程板、温度表及压力表，方便学生观测机组的全部控制电路。

4. 装置具有完整性和独立性，可与实际家用中央空调系统在控制功能、保护功能、显示功能等方面完全一致，每个用户终端可独立控制。

三、技术参数

本装置输入电源为单相三线～220V±10% 50Hz，工作环境温度范围为-5℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m。装置容量小于3.8kVA，外形尺寸为3400mm×1100mm×2100mm。制冷剂类型为R410a，并具有漏电压、漏电流保护装置，符合国家安全标准。

四、基本组成

本装置由家用多联空调机组、智能温度控制器、工作流程图板和测量仪表等组成。空调机组采用市场主流的3匹变频机组，室内机由终端处理机组组成。智能温控器能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能。工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明等。测量仪表包括指针式真空压力表、温度显示仪表等，方便学生进行实训操作。

五、实训项目

实训内容一：

1. VRV空调系统认知与操作运行：了解VRV空调系统的基本原理和组成，掌握其操作和运行方法。

2. 室外机组电气控制原理基础知识：学习室外机组电气控制系统的基本原理和组成，了解其主要功能和作用。

3. 室内机组电气控制原理基础知识（三种内机）：学习不同种类室内机组的电气控制系统基本原理和组成，了解其功能和作用。

4. 制冷系统流程原理：掌握制冷系统的基本流程和原理，了解制冷剂在系统中的循环过程。

5. 系统不同工况操作：学习在不同工况下对空调系统进行操作的方法，了解不同工况对系统性能的影响。

6. 系统故障模拟设置：通过模拟设置故障，学习分析和解决系统故障的方法。

实训内容二：

1. 中央空调系统安装调试：掌握中央空调系统的安装和调试方法，了解安装过程中需要注意的事项。

2. 中央空调系统安装：学习中央空调系统的安装方法和步骤，了解安装过程中的安全注意事项。

3. 中央空调控制系统安装：掌握中央空调控制系统的安装方法和步骤，了解控制系统的组成和功能。

4. 中央空调工程调试：学习中央空调工程的调试方法和步骤，了解调试过程中的注意事项。

5. 室外机、室内机的安装方法与标准：了解室外机和室内机的安装方法和标准，掌握安装过程中的注意事项。

6. 管道系统的安装方法与标准：学习管道系统的安装方法和标准，了解管道系统的组成和功能。

7. 配电与控制系统安装方法与标准：掌握配电与控制系统的安装方法和标准，了解配电与控制系统的组成和功能。

8. 工程调试的主要内容、步骤和方法：学习工程调试的主要内容、步骤和方法，了解调试过程中的注意事项。

实训内容三：

1. 常规故障诊断分析：学习常规故障诊断分析的方法和步骤，了解常见故障原因和解决方法。

2. 微电脑故障诊断分析：掌握微电脑故障诊断分析的方法和步骤，了解微电脑控制系统的基本原理和组成。

3. 高压保护实训：学习高压保护实训的方法和步骤，了解高压保护的作用和原理。

4. 室内传感器实训：掌握室内传感器实训的方法和步骤，了解室内传感器的作用和原理。

5. 通信电路实训：学习通信电路实训的方法和步骤，了解通信电路的基本原理和组成。

实训内容四：

1. 制冷系统常见问题：学习制冷系统常见的故障原因和解决方法，了解制冷系统维护的注意事项。

2. 配电系统常见问题：掌握配电系统常见的故障原因和解决方法，了解配电系统维护的注意事项。

3. 控制系统常见问题：学习控制系统常见的故障原因和解决方法，了解控制系统维护的注意事项。

4. 数据采集系统使用、数据分析与诊断：掌握数据采集系统的使用方法，了解数据分析与诊断的基本原理和步骤。

六、智能中央机测试控制软件

智能中央机测试控制软件是一款用于中央空调系统测试和维护的软件，具有以下功能：

1. 中央空调测试程序：可以测试压缩机的运转频率、传感器的各种数据、电子膨胀阀的工作步数等中央空调的工作数据和状态。

2. 监测维修软件：可以实时监测中央空调系统的运行状态和数据，帮助维修人员快速准确地定位故障。

3. 远程控制内机：可以通过软件实现对室内机组的远程控制，方便进行维修和调试。

中央空调实训设备

中央空调实训设备通常包括以下几部分：

1. 中央空调机组：这是实训设备的主体部分，通常包括室外机、室内机和管道系统等。

2. 电气控制系统：用于控制中央空调机组的运行，包括电源、控制面板、传感器、执行器等。

3. 实训模拟软件：用于模拟中央空调系统的运行和故障，帮助学生进行实践操作和故障排除。

具体设备会根据不同的实训内容和要求有所差异，但总体上，中央空调实训设备应该具备以下功能：

1. 能够模拟中央空调系统的正常运行和故障状态，提供真实的实践操作环境。

2. 能够展示中央空调系统的各个组成部分和工作原理，帮助学生深入理解和掌握相关知识。

3. 能够进行电气控制系统的实践操作和故障排除训练，提高学生的技能水平。

总之，中央空调实训设备是帮助学生掌握中央空调系统知识和技能的重要工具，对于提高教学质量和效果具有重要意义。
