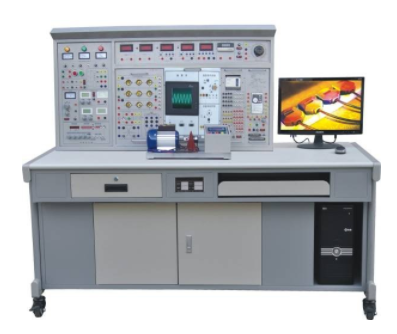

一、简述：本设备是我公司汲取国内外类似产品合理的实训方式，优秀、科学的实训方式并进行消化吸收、融合、提升而研制的对于高等学校、职业类型技术教育而开发的综合性实训考评设备。可用各类职业类型学校、中专学校、技校电工、电子、电拖、机电一体化、全自动化等专业的教学和从业有关专业的技术工作人员实训考评。设备有机地结合了电工、电子、电力工程拖动、PLC、变频器、单片机设计、触碰屏等实训具体内容，配置多块可随意组成的实训挂箱，实现了教学资源共享资源，一机多用，创造性地把教学管理、教材内容、教案、实训、验证、考评融于一体，大大的节约实训用地、降低管理工作人员，经济效益明显，其是高等学校、适中学校、职业类型学校、技校及各类培训评定机构新建、改建实训室的理想化实训设备。
二、特点1、安全特性高：实训屏上380V交流导出处配有单片机设计全程监管的一套过流保护设备，相间、线间直接短路故障或过载，电流量超出设置值，系统即告警并断开总开关电源，保证设备安全。配置走电保护设备，通过运行终止按钮控制实训台工作开关电源。2、精确测量仪表精度高，选用数字化、智能化化方式，合乎现代精确测量发展方向。3、综合性强：使电工、电子、电力工程拖动、PLC、变频调速多门课程有机组成在一个实训台上，能按加工厂现场操作规程开展小型工程设计实训。4、实训的深层和深度广度依据需要可作灵活的调节，设备选用挂箱式结构，拆换方便快捷，并可随意组成，满足不同的实训要求，加上构件就可以拓展作用或开发新的实训项目。5、实训台结构合理、特性优异、配套设施详细，依据弱电和强电配备不同的实训联接线及相应的插座，使用安全、靠谱。
三、技术特性：1、工作开关电源：三相四线（或三相五线）～380V±5%50Hz（开关电源键入由多媒体示教台上无线网络电源控制器控制）2、环境温度：-10℃～+40℃，相对环境湿度＜85%（25℃）3、设备容积：＜1.5KVA4、净重：220Kg5、外形尺寸：1680mm×700mm×1500mm
四、实训设备基本配备及作用本实训台主要由实训屏、实训挂箱、实训桌直到构成。（一）实训屏实训屏为铁质两层亚光密纹喷塑结构，铝铝合金面板，为实训挂箱给予交流开关电源、直流稳压开关电源、恒流源、函数数据信号产生器（包含頻率计）、检测仪表及实训元器件等，实际作用如下所示：1、控制及交流开关电源部分（1）给予三相固定不动380V交流开关电源，相间、线间直接短路故障或过载由单片机设计全程全自动监管全自动保护。电流量型电压型走电电源开关打开后由运行和终止按钮控制实训台工作开关电源。具有告警和校准作用。（2）给予单相0～250V/2A持续可调交流开关电源一路（配置一台0.5KVA单相调压器）。同时经整流器环节可得一组0-240V持续可调直流开关电源，有表标示导出电压值。（3）给予～220V插座2只，为外部设备给予工作开关电源。（4）配置实训用250V/30W日光灯管及支撑架一套。用以日光灯电源电路联接等实训。2、直流开关电源部分（1）双路恒流稳压开关电源，二路导出电压均为0-30V，内置式汽车继电器全自动换档。多圈电位器持续调整，使用便捷。导出最大电流量为1.5A，具有预置式限流保护作用，导出有0.5级数字电流量表、电压表标示，电压稳定度10-2，负荷稳定度10-2，纹波电压5mv。（2）低压直流稳压开关电源：+5V，+24V、±12V，具有短路故障保护作用。（3）恒流源：一路0-500mA持续可调恒流源，分2mA、20mA、500mA三档，配有数字式直流毫安表标示导出电流量，具有导出引路、短路故障保护作用。3、输出功率导出函数产生器：1）选用直接数字頻率生成（DDS）产生高精度正弦波，方波和三角波。选用大显示屏LCD显示导出頻率、波型，衰减值。2）正弦波导出力度≥10V,导出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。3）頻率范围:0.1HZ~3MHz,选用键盘直接键入数字设置頻率,。4）导出力度选用电位器调整，正弦波导出具有20db,40db衰减。5）方波占空比可调,调整范围：1%-99%调整；方波和三角波选用TTL脉冲信号导出。6）頻率计最高精确测量范围100MHz，全自动换档。5、智能化型真有效值交流数字电压表交流数字电压表1只，选用美国仿真模拟元器件公司生产的新式高特性RMS真有效值变换器，配以快速MPU模块设计而成，通过键控、数显窗口实现人机对战会话作用控制方式。精确测量范围：0-500V，頻率范围：10Hz-20Hz。档位全自动调整。精确测量精度为0.5级。具有数据储存与查询作用。6、智能化型真有效值交流数字电流量表交流数字电流量表1只，选用美国仿真模拟元器件公司生产的新式高特性RMS真有效值变换器，配以快速MPU模块设计而成，通过键控、数显窗口实现人机对战会话作用控制方式。精确测量范围：0-5A，頻率范围：10Hz-20Hz。精确测量精度为0.5级。具有数有数据储存与查询作用。7、直流数显电压表一只，选用ICL公司高特性AD变换器配以快速MPU模块设计而成，通过键控、数显窗口实现人机对战会话作用控制方式。具有全自动与手动式量程，精确测量范围：0-300V。精确测量精度为0.5级。具有数据储存与查询作用。具有超量程警报、标示等作用。8、直流数显毫安表一只，选用ICL公司高特性AD变换器配以快速MPU模块设计而成，通过键控、数显窗口实现人机对战会话作用控制方式。具有全自动与手动式量程，精确测量范围：0-2000mA。精确测量精度为0.5级。具有数据储存与查询作用。具有超量程警报、标示等作用。9、智能化型输出功率、输出功率因数表由24位专用型DSP、16位高精度A/D变换器和高MPU模块设计组成，通过键控、数显窗口实现人机对战会话作用控制方式。软件上选用RTOS设计构思，同时配有PC监管软件来提升分析能力。能精确测量电源电路的输出功率、输出功率因数。输出功率精确测量精度为0.1级，输出功率因数精确测量范围0.3-1.0，电压电流量量程为450V和5A，能全自动判别负荷特性（理性显示“L”，容性显示“C”，纯电阻器不显示），并可储存精确测量数据，供随时随地查看。10、真有效值交流数字毫伏表能够对各种复杂波型的有效值开展精准精确测量，电压检测范围1mV～450V（有效值），检测基本精度做到±1%，全自动换档，三位半数字显示，每档均有超量程告警、标示作用。頻率检测范围10Hz～600KHz，键入阻抗1MΩ，键入电容器≤30pF。（二）实训挂箱1、DGJ-10电源电路基础实训（一）进行累加基本原理、基尔霍夫定律、戴维南定律、诺顿定律、互易定律、欧姆定律等实训；给予电阻器、电感、电容器，进行R、L、C串连谐振、一阶、二阶动态性电源电路的研究、电压源与电流量源的等效变换、负荷获得最大输出功率的条件、电阻器的串、并接等实训。2、DGJ-11电源电路基础实训（二）给予电灯泡、稳压管、电位器、电阻器箱等，进行已经知道和不明电源电路元器件伏安特点的测绘、电容器的充充放电等实训。3、DGJ-12交流电源电路实训（一）给予电阻器、电感、高压电容器（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），进行日光灯输出功率因数提升实训、RLC串连交流电源电路实训、RLC并接交流电源电路实训及其电感、电容器元器件在直流电源电路和交流电源电路中的特点实训。4、DGJ-14电源电路基础实训（三）仪表量程拓展实训（电流量表、电压表量程的拓展）。5、DGJ-15电工综合专业技能实训（一）电流量表、电压表和欧姆表的设计。6、DGJ-16电工综合专业技能实训（二）计算变大器的应用实训、警报保护电源电路的设计以及应用实训、互感器的应用实训、整流器过滤电源电路的设计及应用实训、过流保护的设计以及应用实训。7、DGJ-18铁芯变压器、互感/电度表实训铁芯变压器一只（50VA、36V/220V），原、副边均配有商业保险丝及电流量插座，便捷检测并能靠谱保护避免变压器毁坏；互感线圈一组，两个空心线圈L1、L2装在滑动架上，可调整两个线圈间的距离，并可将小线圈放进大线圈内，配有大、小铁棒各一根，电灯泡负荷九个只，电度表一只，规格型号为220V、3/6A，其开关电源线、负荷线均已接在电度表布线架的布线柱上，实训便捷。8、DZJ-20仿真模拟电子技术实训（一）A、系统特点1、拓展性强。实训电源电路选用模块电源电路方式设计，模块电源电路即基本实训电源电路，再外接其他元器件为该电源电路主要参数，或与其他的模块电源电路组成，进行不同的实训要求。2、实训基本原理图都包装印刷在实训板表面，实训电源电路由学生遵循实训基本原理图开展构建，既培养了学生的单独思维能力及动手能力能力，也提高了该试验挂箱的可用性、拓展性。3、大部分元元器件组装在实训板正面，提升了学生的理性认识；4、试验联线插孔选用锁紧式镀金插孔，通过电焊焊接固定不动在试验板上，不松动，不空气氧化，使用寿命长，联接靠谱，检修便捷、简捷；5、拓展实训区由IC圆孔插座、阻容元器件的接插件、三极管的接插件构成。可接插电阻器、电容器、二极管、三极管，集成化电源电路等，可开展课程内容设计实训。6、单独开关电源导出均有过流保护，全自动恢复作用。B、单独开关电源构成1、开关电源：键入：AC220V±10%，50HZ导出：※DC：+5V，DCI≥1A※DC：–5V，DCI≥0.5A※DC：±12V，DCI≥0.2A※DC：-5V～-12V可调，I≥0.2A※DC：＋5V～＋27V可调，DCI≥0.2A以上各路导出均有过流保护，全自动恢复作用※ACV:7.5V×2；ACI≥0.15A2、直流数据信号源：双路–0.5V～＋0.5V；–5V～＋5V两档持续可调.3、分立元器件电源电路（1）整流器、过滤和串连稳压电源电路；（2）单级变大电源电路；（3）两级阻容藕合变大电源电路；（4）负意见反馈变大电源电路；（5）射极追随器；（6）差动变大电源电路；（6）相辅相成对称性功放电源电路；（7）场效用管电路；（8）可控性硅电源电路；（9）电阻器、电容器和二、三极管等构成；（10）电位器组、12V电灯泡、扬声器。4、集成化仿真模拟电源电路（11）集成化功放(LM386)；（12）集成化稳压电源电路5、拓展试验区给予8芯、14芯IC圆孔插座各1个，50个阻容元器件的接插件，和3个三极管的接插件。
