高级电工、模电、数电、电力拖动实验台

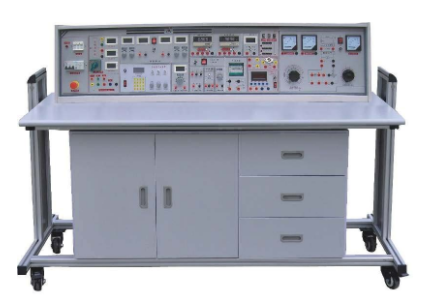

KCGD-858E型高级电工、模电、数电、电力拖动(带直流电机)实验台（带功率表、功率因数表）

一、产品特点试验具有较健全的安全保护措施，较齐备的作用。在前几代的产品基础上各层面做了比较大的改进，试验项目更为丰富，覆盖面广，试验具体内容选择空间大，试验深层有比较大提升，使试验更为深层次详细。试验台安装智能化化数字交流、直流电表，精确测量精度高、精确测量范围宽，使用便捷。电工、电拖强电部分试验均选用隐敝式电学插座，触碰靠谱、安全。继电触碰器、按钮、时长汽车继电器等单独做成箱式，元元器件布线端口号引至电学专用型插座上。试验便捷、快捷、降低元元器件消耗。弱电部分在九孔通用性试验底板上进行，试验灵活，动手能力动脑筋能力强。创新试验元器件模块盒体透明，形象化性好，盒盖印有永不褪色元器件标记，线框清楚美观。盒体与盒盖选用压卡式结构，检修、拆换元器件拆装便捷。数字部分试验运用进口新式集成化座，试验时集成化插拨便捷，触碰靠谱，集成化座仅需要拆换集成化就能无限定进行数字电源电路试验。试验项目拓展性好，有利于学生课外兴趣爱好工作组电源电路开发、学生大学毕业设计等。试验元器件分立式，学校除能进行指导书上试验，还可运用元元器件设计合乎自身要求的试验具体内容。为对试验教学上胆大创新的学校试验建设给予了优良的平台。试验台高度为115cm，试验室部署不受设备高度限定，有益于老师解读。

二、可用范围可用高等学校及要求比较高的中专学校、技校、科研单位，可进行电工学、电工基本原理、电源电路分析、电气设备控制、数字电源电路、仿真模拟电子技术试验，运用其平台也可进行其他学科试验，其是试验室更新换代或新建改建试验室的理想化产品。

三、试验台和试验操作桌结构和作用：1、试验台组成与特性:1.1.开关电源及主要参数1.1.1键入开关电源:三相四线开关电源，键入时标示灯亮1.1.2开关电源导出：有置入式商业保险盒和三相走电保护电源开关二级保护作用。A组:单、三相可调交流开关电源，给予三相0～380V持续可调的交流开关电源，同时可得至0～240V单相可调开关电源(配有一台1.5KVA的三相自耦调压器，配有三只液晶显示屏交流电压表，标示调压器导出电压)。B组:低压交流电压3、6、9、12、15、18、24V开关电源，最大导出电流量1.5A。C组:低压交流稳压开关电源：＋5V、＋12V、－12V。D组:双路稳流稳压开关电源，二路导出电压均为0～30V，内置式汽车继电器全自动换档，多圈电位器持续调整，使用便捷。导出最大电流量为1.5A，具有预置式限流保护作用，每路导出有0.5级数字电流量表、电压表标示。电压稳压度<10－2，负稳压度<10－2，纹波电压:<5mV。E组:单相交流市电导出，由万能插板供用户自备设备使用。1.2内置式电度表：有利于试验，台内装有一台单相电度表，布线端子引至面板，具有工作可视框。1.3内置式日光灯零配件：台内已组装一套日光灯试验部件，试验便捷、安全。1.4七段译码器：3组七段译码器及相匹配译码显示数码盒。1.5音频变大器：键入音频电压不小于10mV，导出输出功率不低于1W，音量可调，内置喇叭，用以电源电路扩音，也可作数据信号寻迹。1.6智能化型输出功率、输出功率因数表：由24位专用型DSP、16位高精度AD变换器和快速MPU模块设计而成，通过键控、数显窗口实现人机对战会话作用控制方式。软件上选用RTOS设计构思，同时配有PC监管软件来提升分析能力。能精确测量电源电路的输出功率、输出功率因数。输出功率精确测量精度为1.0级，输出功率因数精确测量范围0.3-1.0，电压电流量量程为450V和5A，能全自动判别负荷特性（理性显示“L”，容性显示“C”，纯电阻器不显示），并可储存精确测量数据，供随时随地查看。1.7智能化型直流数字电流量表：精度0.5级，选用ICL公司高特性AD变换器配以快速MPU模块设计而成通过键控、数显窗口实现人机对战会话作用控制方式。具有全自动与手动式量程，20mA、200mA、2000mA三档，精确测量范围：0-2000mA。具有数据储存与查询、超量程警报、标示作用。1.8智能化型交流数字电流量表：选用美国仿真模拟元器件公司生产的新式高特性RMS真有效值变换器，配以快速MPU模块设计而成，通过键控、数显窗口实现人机对战会话作用控制方式。精确测量范围：0-5A，頻率范围：10Hz-20Hz。精确测量精度为0.5级。1.9单次单脉冲：每次可导出一对正负单脉冲。1.10输出功率导出函数产生器：1）选用直接数字頻率生成（DDS）产生高精度正弦波，方波和三角波。选用大显示屏LCD显示导出頻率、波型，衰减值。2）正弦波导出力度≥10V,导出阻抗50Ω，失真度<1%（0.1HZ--1KHz）。3）頻率范围:0.1HZ~3MHz,选用键盘直接键入数字设置頻率,。4）导出力度选用电位器调整，正弦波导出具有20db,40db衰减。5）方波占空比可调,调整范围：1%-99%调整；方波和三角波选用TTL脉冲信号导出。6）頻率计最高精确测量范围100MHz，全自动换档。1.12直流电机调速控制模块。1.13直流电机励磁电流量、电枢电流量标示表。1.14高压直流开关电源：0－220V直流开关电源，直流电机试验用。2、验操作桌：由双面饰面板做成，不变型，不褪色，尺寸：160×70×80cm，铝铝合金架构，造型设计美观大方，中间配有抽屉，储放工具，左右二只存储柜，用以存储元元器件。

四、组成与配置（以二十四座为例）1、试验操作桌:12张，一桌二座。试验桌外形尺寸为160×70×80cm。餐桌中央配备九孔万能电源电路插板，电源电路板进口由ABS注塑而成，背面装有压铸而成九孔成一组的铜片，表面布有九孔成一组彼此联通的插孔，元器件盒在其上任意拼插成试验电源电路。创新试验元器件模块盒体透明形象化，内装元器件一目了然，盒盖印有永不褪色元器件标记，线框清楚美观，盒盖与盒体选用压卡式结构、检修拆装拆换便捷。电力工程拖动试验由试验箱与专用型隐敝式控制线来进行。依据高压试验与低压试验不同特点配备不同导线、不同试验方式，试验安全指数大大的提升。数字电源电路试验配置通用性集成化插座，插拔拆换集成化便捷，一座多用，自主开发能力强。每张操作桌配有一粒胶皮板，保护通用性电源电路插板和桌面(如需要在桌上置放电动式机、电焊焊接等)，试验操作桌下部有二只元器件存储柜，置放试验元元器件及存储板。2、试验台：共12台，每张学生试验操作桌上配备l台。3、器材配置:GKC-01继电控制试验箱一；GKC-02继电控制试验箱二；GKC-03继电控制试验箱三；GKC-04继电控制试验箱四；GKC-05继电控制试验箱五；GKC-06继电控制试验箱六；GKC-07继电控制试验箱七；GKC-08继电控制试验箱八；GKC-09三相负荷；13台0.18KW三相电动式机，13台直流电机（100W），39只电流量检测插座，39只1.5级直流电表，13只MF-47数字万用表，13只数字数字万用表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套试验所需的电阻器、电位器、电感、电容器、变压器、条形磁石，91只集成化座，26只逻辑性脉冲信号、逻辑性脉冲信号显示试验盒等元器件模块盒（元器件已装在透明模块盒内），1个双门立柜，25张学生凳。4、户自备器材：滑动变阻器、毫伏表。
