填料塔精馏实验装置

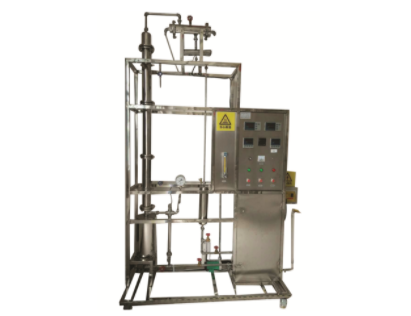

KCHYM-21型填料塔精馏实验装置

装置特性

1、全部装置美观大方空气，构造设计合理，层次感强，可以集中体现智能化试验装置这个概念。

3、机器设备总体为自行式框架剪力墙，并安装有束缚脚，有利于全面的拆装维修和运送。

4、塔主体、冷却器和储罐均采用304不锈钢生产制造，加工工艺细致，款式新颖。

5、进料液与塔釜残余液传热，完成设备温度重复利用，反映精馏塔全过程灵活运用热量的产品化定义。

6、手动和自动方法精确控制回流比，可以实现全回流及部分逆流实际操作。

7、采用构造里的恰当设计控制塔釜液位仪，以防止电加热装置空烧。

8、全套机器设备去掉材料外均采用工业级304不锈钢生产制造，全部武器装备均开展细致打磨抛光，展现了全部装置工艺完美性。

9、装置设计方案可360度观查，完成多方位教学和试验。

装置作用

1、掌握填充料精馏塔以及附属设施的结构特点，把握精馏塔流程的操作过程方式。

2、学好分辨系统软件做到相对稳定的方式，把握测量塔上、塔釜物质的量浓度的实验方案。

3、把握回流比的调节方式，科学研究回流比对精馏塔分离效率产生的影响。

结构参数

自然压实际操作。

升高蒸气量：2L/h。

回流比：4--∞。

塔上浓度值≥80%

公共设施

水：装置需冷却循环水，饮用水根据装置插口及流量计进到塔上的冷疑器后排出来。

电：工作电压AC220V，输出功率2.0KW，规范单相电三线制。每一个试验室需配备1~2个接地点（快速地及信号地）。

试验原材料：酒精—水，外配机器设备：阿贝折光仪、非常控温器、酒精（客户自制）。

关键设备

304不锈钢塔架：φ50×1300mm，可调进料部位，每一段塔节均设有进料口和抽样口，内窗整齐的φ3*3拉西环填充料。

304不锈钢重沸器：重沸器立即放置精馏塔下边，采用不锈钢制做，内嵌电热管加温。总加热功率2000W，可调式；分2组，各1000W，2组采用前沿的数显调节仪自动控制系统，担负精馏塔的温控调整。

不锈钢冷却器：冷却器外壳采用304不锈钢制做。换热器采用换热效率相对较高的空调铜管制做，管经φ12mm、厚度1mm，换热量0.028m2。冷却器下边与精馏塔体立即相接，从而减少热损耗。

304不锈钢进料罐：容量约15L，304不锈钢出料罐：容量约5L。

MP-20RM防腐蚀型磁力驱动泵，总流量40L/h、水泵扬程2.5m、实际功率30W，开展持续精馏实验时可根据投料出入口阀、蒸汽流量计向精馏塔投料。进料量：2.5-25L/h。

温度感应器：Pt100铂热电阻，表明精密度0.1℃，插进长短可调整，孔径φ3mm，检验精馏塔塔底、塔架及塔上环境温度。

逆流系统软件：由2个24V继电器与时间继电器控制回流比。

热电偶温度感应器 ：0—100℃（8支）。

宇电AI704多通道环境温度显示仪表。

宇电AI518温控仪表。

宇电AI501H回流比操纵显示仪表。

家用电器：交流接触器、开关、漏电保护器气体开关。

304不锈钢管道、管材及闸阀。

304不锈钢仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材料架构1600*550*1600mm(长×宽×高)，带万向轮及束缚脚。
