釜式反应器实验装置

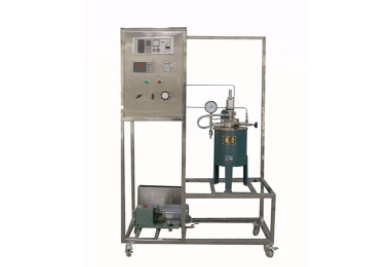

KCHYM-28型釜式反应器实验装置

设备作用

1、掌握釜式反应器工作原理。

2、学习培训反应釜操作流程。

3、学习培训反应釜的温度、压力等控制措施。

结构参数

搅拌工作电压：0—200V、转速比: 0--1500 r/min。

实际操作压力：0-5MPa、实际操作温度：常温下-200℃。

公用设施

水：：设备冷却器联接饮用水。

电：工作电压AC220V，输出功率2.0KW，规范单相电三线制。每一个试验室需配备1~2个接地点（快速地及信号地）。

关键设备

反应釜由感应加热炉、反应装置、搅拌和传动装置，及其阀门等构成。

304不锈钢板搅拌反应器，反应釜容量1L，应用压力范畴：自然压-5MPa，最大应用温度200℃，釜盖紧进风口配针型阀、抽样口配针型阀、防爆型口配阀门。

压力操纵选用304不锈钢板减压阀。

釜热处理炉输出功率：1.5KW，搅拌转速比：0-1500r/min。

流量计LZB-3，检测范围：16-160ml/min，1台。

反应器内温度表明：宇电AI701，1台。

宇电AI518数据温度温度控制仪，1台。

搅拌转速传感器1台。

数据转速比检测仪1台。

压力表测量范围为6MPa，1台。

加药泵输出功率30W；最大流量2L/h；四冲程工作频率120r/ min；吸程2m。

家用电器：交流接触器、开关、漏电保护器气体开关。

304不锈钢钢管路、管材及闸阀。

304不锈钢板仪表柜：测控技术、电气设备在实验架子上。

304不锈钢材料架构1200*500*1600mm(长×宽×高)，带万向轮及束缚脚。
