多功能化工仪表实训装置

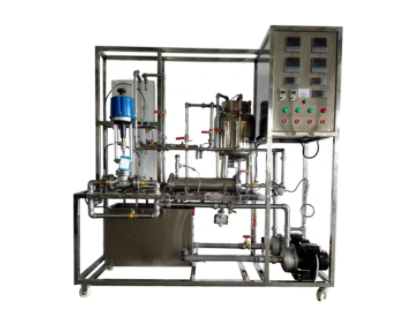

KCHYM-29型多功能化工仪表实训装置

设备作用

1.单容及双容液位目标状态参数测量试验，掌握繁杂自动控制理论的构成。把握繁杂过程管理--串级控制方式（下水管道箱液位串级控制）。

 2.测量离心泵恒流量、恒压力自动控制系统在节跃干扰作用下，离心泵出入口流量的过渡过程，运用最大偏差、余差、损耗比、振荡周期和过渡时间等参数点评离心泵恒流量控制系统的控制质量。

3.把握占比度P、积分时间I主要参数在流量、恒压力控制系统的价值和过渡过程品质指标产生的影响。

4.用“临界值占比度法”、“衰减曲线法”来工程项目整定值PID控制主要参数。

5.了解和掌握化工厂基本量（温度、压力、流量、液位）的测量法及相关因素；对温度、压力开展校准，训练安装及恰当操作控制精确测量。

6. 对施工在线运行仪表盘的问题搜索并及时排除。

7. 就近及远程操作业务技能：当场实际操作表格制作、纪录，当场控制面板仪表盘与计算机通信，实时数据采集及过程监督；总控室控制面板与实际控制面板通信，各作业员段转换、实时监控、步骤组态软件的网页上传。

结构参数

设备整体采用产品化合理布局，机器设备主体：2000×700×2000mm（长×宽×高），可以根据实践场所具体高度和场地设施作出调整。

温度：常温下-70℃，液位100-400mm。

电气控制系统

规范工业生产工作台，内组装漏电保护器气体开关、电流量型漏电保护开关综合考虑生命安全维护；另外每一组弱电导出都是有旋纽开关操纵，确保系统安全，操作控制方便快捷；配有分相显示灯，开关开关电源等。外观规格：600×500×1300mm（长×宽×高）。

公用设施

水：设备内置不锈钢储水箱，联接饮用水。试验时经离心泵进到检测管道，重复利用。

电：工作电压AC380V，输出功率3.5KW，规范三相五线制。每一个试验室需配备1~2个接地点（快速地及信号地）。

关键设备

不锈钢立式离心泵：三相0.72KW H=36m ，Q= 3.5m3/h， 两部。

开水灌：Φ300X400，304不锈钢。配2kW三相电加热器， 1个

储水箱： Φ300X400，304不锈钢。 1个

反应釜： Φ300X400,带筒夹，304不锈钢 1个

上水箱：有机玻璃板250mmX300mm，一个。

中水箱：有机玻璃板300mmX300mm，一个。

下储水箱：有机玻璃板350mmX300mm，一个。

 电动蝶阀：DN15，4-20mA伤害，精密度：0.5%FS，304不锈钢一台。

感应器：温度 Pt100热电偶1个 K型热电偶1个。

压力： 压力感应器，测量范围0-0.5MPa， 1个。

流量： 涡轮增压流量计，测量范围0.4～6.0m3/h， 1个。

液位： 磁翻板液位计，测量范围0-500mm，1个。

温度： AI-708D(V24/X3) 1个 AI-808D(V24/X3) ，1个。

宇电模块：多个 。

工作台：化工仪表专用型工作台，1台

尺寸：长*宽*高2000*1200*2000mm不锈钢架构，带万向轮及束缚脚。

触摸显示屏： 15寸IM TPCI 071Gi 1台。
