一、产品概述

此设备是按照国家工业机械装调项目职业技能标准和世界技能大赛有关项目标准规范需求设计，突显“机械加工制造”、“拆卸”、“检验”、“维护保养”、“检修”、“调节”等实训具体内容。各实训项目由精英团队或者个人独立进行，激发学生或运动员的工作组织、自我约束、沟通协作能力，解决困难、参加方案与设计、手工活加工、机械加工制造、拆卸、检验、汇报、维护保养、检修、调节等综合素养。适宜各中、高等职业院校开展专业技能课堂教学、职业玩家的选拨、技术培训。

二、性能参数

1.工作电源：三相五线～380V±10% 、50Hz ；

2.尺寸（L*W*H）:1100mm*600mm*1100mm；

3.办公环境：环境温度-10℃～40℃ 空气湿度≤85%（25℃）海拔高度＜4000m；

4.安全防护：配有走电过压保护，符合国家安全消防技术标准。

三、设备选型

主要是由实训对象、 系统软件工作台、 电器控制箱构成；

1.实训对象

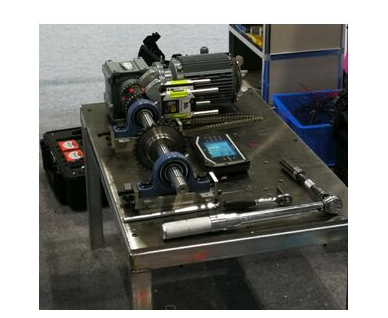

实训对象主要是由三相异步电动机2.2KW、连轴器、R57减速机、电动机调节结构构成，按世赛工艺要求来设计。实训对象安装于不锈钢板软件上，不锈钢板规格：1100mm*600mm*15mm，经数控加工中心设备生产成形，组装平面图经数控磨床粗、精碾磨，表面涂防锈剂解决，实训对象呈开放式构造，便捷开展开展实训项目。

2.系统软件工作台

系统软件工作台呈框架式结构，尺寸：1100mm*600*800mm，工业生产钣金结构设计方案，经钣金件激光下料、钣金折弯、冲孔机、电焊焊接、打磨抛光等多道程序加工工艺，外表面静电粉末喷涂平光聚塑，总体架构坚固、美观大方、大气；下边配有抽屉柜和一体式安全工具柜，密闭式构造，箱门选用传统手工艺门销式总体设计，有锁，架构底端配有工业生产型水平调节支撑点型静音脚轮，机器设备便捷挪动、精准定位。

3. 电器控制箱

主要是由电气控制柜、电气元器件、便携式按钮盒、系统软件控制回路通过电线连接鹏鹏一个完整的电子控制系统。电气控制柜壳体及元器件组装控制面板采用优质冷轧板，经激光器精密切割，数控折弯机钣金折弯成形，焊接方法等各道工艺过程，外表面静电粉末喷涂平光聚塑；电气元器件均符合国家检测标准，选用德国工艺要求来设计；便携式按钮盒选用行业标准塑胶开模成的，具有较高的绝缘性能，符合国家电器安全规范，后背配有移动式磁石，可悬放置系统软件工作台随意侧，便捷学生们或参赛选手开展操纵。

四、实训项目

项目一：机械零部件加工、精密度检验、制定合理的制作工艺

项目二：正确使用测试仪器、工具及制定合理的机械加工工艺

项目三：机械设备设备安装调试、健身运动精密度检验、可靠性分析；

项目四：轴系对里的实训项目

1.连轴器原理的认识与安装；

2.轴对中故障诊断剖析、检验、校正；

项目五：电子控制系统的安装与调试；
