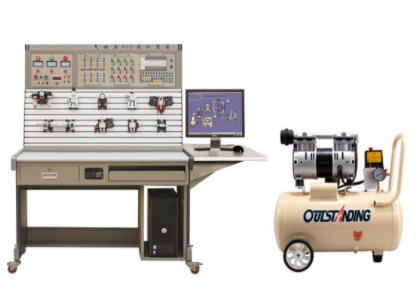

KCQPM-02A型气动与PLC实训装置

KCQPM-02A型气动与PLC实训装置

一、概 述

“气动与PLC实训设备”是按照教育部“复兴21新世纪职业教育课程改革教材建设整体规划”规定，依照高职教育教学与实训规定研制的商品。适宜高等职业院校、职业技术学校的“气动技术性”、“液压与气压传动”等科目的课堂教学实训。除开可开设常规气动基本控制回路实训外，还可以开展气动演试、仿真模拟气动控制系统及气动课题设计等。实训作业平台采用铝合金型材构造，并把气动元器件安装在专用型基座上，可让气动元器件方便快捷的从作业平台上装卸搬运。具有极强的综合型、形象性、开放性以及实训性，是自动化技术、机电一体化等相关的课堂教学、实训、考试的理想化机器设备。

二、特 点

1.实用性强 每个气动元器件成单独控制模块，均配有带弹力插脚的底版，底版采用ABS橡胶制品，一次抑制成的，坚固耐用，实训时可在通用性铝合金型材板里搭建成各种气动回路，气动元器件装卸搬运便捷，合理布局灵便，气动回路清楚、一目了然。

2.噪音小 气动阀门采用降噪空压机，为实训室提供一个比较好的实训自然环境。

3.控制方法多元化 气动元器件有火控、电机控制和手控等形式，气动回路可采用单独的继电器控制模块开展电气控制系统，也可以采用PLC控制，通过比较，突显PLC控制的优势，增强对PLC的理解及把握。

4.应用性好 气动回路采用快插接头，电机控制回路采用带安全防护作用的专用实训连接导线，实训时由学生依据手册手动式搭建实训回路；配套设施气动元器件齐备，学生们可设计制作气动软件系统。可以锻炼学生们理论与实践相结合的自学能力及思维能力，有极强的实训性。

5.维护功能完善 含有电流量型漏电保护器，对地电压漏电电流超出30mA即断开电源；电气控制系统采用直流电24V电源，系统软件标准压力为0.7Mpa，十分安全低电压实训系统软件。

6.处理速度高 该装置集各种各样真实气动元器件、继电器控制模块、PLC、电子计算机组态软件技术性于一体，功能齐全、适应性强。

三、性能参数

1.键入电源：单相电三线AC220V±10% 50Hz

2.导出电源： 24V/6A导出；

3.设备容积：＜1kVA

4.降噪空压机：工作中电源AC220V±10% 50Hz，实际功率 0.55kW，公称压力容量30L，设计流量：40L/min，额定输出标准气压0.7MPa

5.尺寸：1320mm×718mm×1679mm(没有显示屏挡板)

6.电源自动控制系统（全部实训室1套）：这套自动控制系统采用ARM-Cortex-M架构设计关键处理芯片，快速平稳，具备不得少于10路开关情况键入检验（采用光电隔离，保证系统靠谱与可靠性），10路可控性功率大的导出，并协助10路情况键入与10路操纵导出连动；系统软件配置具备极好音色的语音录入导出作用，可根据客户需求订制视频语音，采用TF卡存储方式，拆换视频语音极其便捷；系统软件此外配置智能化效能型无线遥控器接受作用，配置大功率高品质控制器，可以从开阔地区完成1公里之内遥控器。系统软件电源键入采用交直流电源双供电系统，可随意选择一种方式供电系统，供电系统电源覆盖面广,可以实现交直流电源9~24V宽电源供电系统；并配有可以通过手机控制键入电源的开合。

7.教育资源

（1）实训室设备安全操作模拟仿真软件：此软件应可以展现各种机械设备的安全性操作步骤，安全事项，不安全行为和易出现的设备事故，普遍事件的发生缘故、避免对策及各种安全标识、安全色及标识牌等。可以为学生提供工业设备等方面的各种各样安全知识教育，提升学生的安全意识，让学生掌握一些安全基本知识和防范意识基本常识，了解各种各样安全事故形成的原因和处理事件的举措，让他们在面对危险时可以采用一定的安全措施，防止或者减少事件的发生。此软件必须要有基础知识、动画演示、解题互动交流等各个环节。以图片配文字、动画演示、游戏闯关、经典案例等栩栩如生活泼的表达形式，大大提升了学生的学习兴趣。

（2）实训室机器设备电器安全实际操作模拟仿真软件：本手机软件以Flash动漫与3D模拟仿真紧密结合，可以使学生们把握电气专业实训室各种各样操作规程、用电安全知识、人身安全的触电事故方法及触电急救方法、过压及防爆安全、火灾的预防、各种各样灭火器的使用和火灾逃生的方式等。手机软件关键分为四个控制模块：

1）用电安全：包括安全消防的价值、防止人体触电、电气设备防爆安全、防雷保护、安全标识等。

2）消防安全抗灾：包括火灾事故的灭火基本常识、消防逃生与抢救、灭火器的使用、烧伤的简单处理、消防安全解读、消防逃生等。

3）紧急救护： 医疗救援小知识、触电急救动漫解读等。

4）解题互动交流：包括电磁感应历险、用电量知识答题、安全标识连连看游戏等。

（3）液压传动系统仿真教学手机软件：此软件采用现代信息技术与互动式动画技术相结合的，论述液压机全部学科的关键课程内容，需包括从器件的基本界定、基本原理到内部构造动漫，从技术的液压机回路到具体液压系统的运用。本手机软件融合现阶段常见液压系统的作用、构造、各部位的功效等多方面，全方位解剖学液压传动系统原理及流程，应包含以下几点：

1）典型性液压电磁阀的基本知识详细介绍；

2）液压机典型性元器件工作原理、构造和结构模拟仿真；

3）典型性液压传动系统回路的运转模拟仿真；

4）典型性液压系统原理图的详细介绍；

5）典型性自动控制系统接线原理图的讲解；

四、标准配置及功能

1.由控制柜、实训桌、电气设备实训控制模块、气动阀等构成
