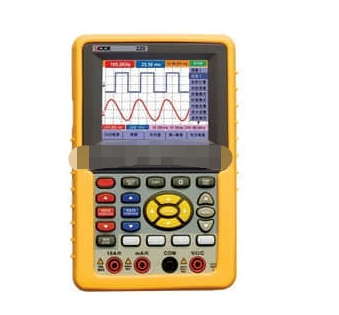

手持式示波器

手持式示波器

一．功能特性

1. 选用工程项目硅胶按键增加触感舒适感，创新性的便捷功能键进一步优化了操作流程，提高工业触摸屏好感度；

2. U盘存放功能，更替开启功能，提升测量精确度，提高短视频开启功能，提升噪音承受度调整；

3. 网络带宽20MHz，即时采样率100-250MS/s

二、性能参数

1. 带 宽：20MHz

2. 通 道：2通道

3. 采样方法：一般采样、峰值检测、均值

4. 即时采样率：100MS/s

5. 输入藕合：直流电、沟通交流

6. 输入特性阻抗：1M±2%与20pF±5pF并接

7. 较大输入工作电压：400V(DC最高值、1MΩ输入组抗)(10：1摄像头损耗)

8. 通道之间隔离度：50Hz(100:1)、10MHz(25:1)

9. 通道间时间变慢(典型性)：150ps

10. 彩样率范畴：1S/s~100MS/s

11. 纪录长短：每一个通道6000个采样点

12. 扫速范畴(S/div)：5ns/div~5s按1~2.5~5进制方法步进电机

13. 表明种类：3.8英尺彩色液晶显示屏

14. 显示分辨率：320水准×240竖直清晰度，4096色
