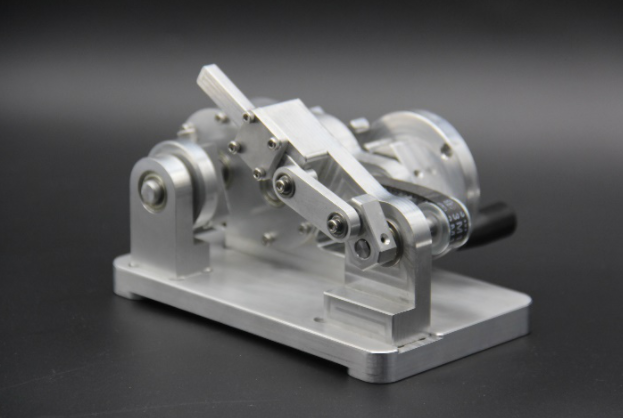

零部件测绘测试仪器就是针对全国中高职院校职业院校《机械基础》、《机械制图》、《AutoCAD》等机械类专业专业课，迎合全国各地职业院校技能大赛中职学校组“零部件测绘与CAD成图技术性”赛项日常练习开发出来的一款课堂教学实践实体模型，由课堂教学一线培训者以及企业工程师按照实际制图规定并精心设计的一套可组成拆卸零部件测绘测试仪器。配套设施装配图及拆卸教程视频，它能够进行单独零件测绘，还可以通过全部零件组成一个完整的机构开展测绘，其包括了轴类零件、盘类零件、支撑架类零件、箱体类零件和部分标件。能够中高职老师进行《机械制图》或《零件构件测绘与CAD技术性》等科目的日常课堂教学，也可以对参加国家或各地职业院校技能大赛中职学校组“零部件测绘与CAD成图技术性”赛项的基本功训练。主要目的是根据模型拟合的装拆做到同学们对安装知识的了解，加重学生们对各种零件、机构的理解，把握机械零部件的测量、主视图摆放位置、零件图和紧固件的CAD绘制等，理论和实践紧密结合，提升教学质量及实践成效，为机械设备制造类人才的培养打下夯实的基础。
一、基本上零部件
1、轴类零件：传动齿轮输入轴、传动齿轮输入轴、同歩轴榫、手轴榫各1个
2、箱体类零件：减速箱体、减速箱盖各1个
3、盘类零件：底座、偏心传动盘、槽轮机构、槽转盘各1个
4、支撑架类零件：滚轮支撑架、偏心传动支撑架、曲轴、滚轮、曲轴、偏心传动块、滚轮曲轴、摇杆各1个
5、标件：同步带、传动齿轮各1对、轴孔1个、内六角螺栓和螺丝多个；卡簧、滚动轴承、等多个
二、四种传动机构
1、偏心传动机构：手轴榫、偏心传动支撑架、偏心传动块、偏心传动轮盘、槽轮机构块传动相互配合
2、同步皮带传动机构：同步带输入轴、同步皮带、同步带传动相互配合
3、遥杆滚轮机构：手炳、遥杆传动块、曲轴、滚轮、滚轮组成支撑架
4、传动齿轮传动机构：传动齿轮输入轴、传动齿轮输入轴、斜齿圆柱齿轮传动相互配合
教学材料
1、2D装配图
2、3D安装设计效果图
3、全套组成机构拆卸短视频Mp4
作用：
零件图训练项目
装配图训练项目
1、轴类零件图的绘制
2、箱体类零件图的绘制
3、盘类零件图的绘制
4、支撑架类零件图的绘制
5、标件零件图的绘制
1、偏心传动机构装配图的绘制
2、同步皮带传动机构装配图的绘制
3、遥杆滚轮机构装配图的绘制
4、传动齿轮传动机构装配图的绘制
5、组成机构装配图的绘制
特性：
1、新项目具体化：以常见具体机构相互配合部件为培训目标；
2、作用专业化：看图找件、部件拆卸、部件精确测量、部件制图四位一体的培训模式；由简易部件到繁杂元件的练习全过程。
3、学生们通俗化：中小型、组成、携带式练习设备，三、四人一组，让尽可能多地学生们得到充足的练习机遇
4、课堂教学规范化：配套练习手册，教和学都十分方便、学习效果明显；
5、管理方法方便化：组成机构零件、及手册均放在一个特制的盒子里，管理方法十分方便。
