流量控制测量装置

总流量控制检测装置

总流量控制/检测装置结构特征是细微、紧密、美观大方、安全性。此设备可以对总流量、构成闭环控制PID调整液位仪控制设备或PID调节阀门控制系统软件。通过智能温度控制仪的通讯口与上位机软件通信，控制主要参数能够在智能控制仪表盘中及其上位机软件中设置。上位机选用MCGS中文工控设备组态，完成在线监测、控制、主要参数改动、数据存储剖析、即时曲线图与历史曲线图表明和打印出。本设备具备多种安全防护，提供IEC标准数据信号以及相关测试用例供单片机设计连接开展程序编写实验。本实验设备，选用工业型感应器，IEC标准信号导出。适用测控技术、自动化技术、电子计算机、机电工程控制、电子信息工程、机电一体化等相关。

一、产品优势

实验选用引入总流量控制的一个事例控制工程项目，此系统与元件的搭建在工业生产常用的数据控制器，可随意选择的参数：P，I，D以及所有组成可供选择的根据USB手机软件ZYRT650.40。

二、技术说明书

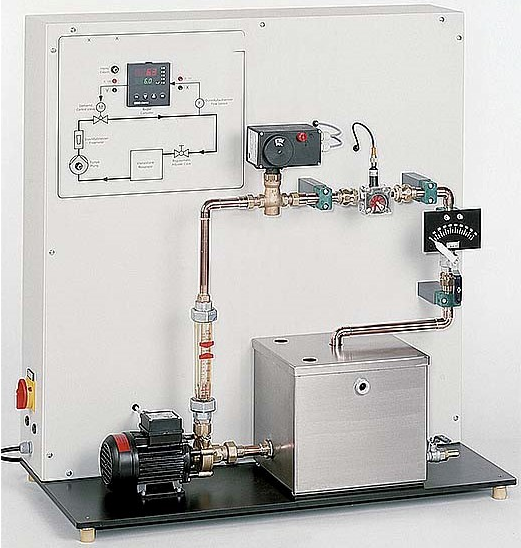

1、模块提供了全方位的实验阐述了控制工程项目使用流量控制。全部部件都清晰地列举一垂直前板上。大幅度幅面全过程平面图提供协助了解。一种泵从储存罐到管路一部分提供水。该流动速度由一个桨轮传感器测量。全透明流量计促使可以十分清晰地注意到控制全过程。所使用的控制器是前沿的数字工业控制器。在控制控制回路里的致动器是电控阀。管道中一闸阀促使能够带来影响自变量。

2、仪表盘和控制手机软件（ZYRT650.40）与接口模块（USB）是配件提供。这也使得重要过程变量来描述，而且控制作用实行。

3、该构造较好的教学资料讲述了基本概念，并提供循环渐进的实验手册。

三、技术数据

储存罐：不锈钢板；容积：15L；

泵3级：功能损耗：90W；最大流量：83L/min；较大拉力：6m；

感应器：3. 50L/min；

电动蝶阀：KVS：5.7m?/h；

控制器主要参数化作P，PI或PID控制器；

过程变量为数字信号：0-10V；通过软件联接；

尺寸大小净重尺寸：1000x500x1070mm；

净重：约55Kg；

四、个人目标/实验

1、控制工程项目基本概念；最新工业生产控制工程项目构件：控制器，感应器，执行机构；

2、优秀多用途数据控制器操作控制参数设定：如基本参数为P，PI和PID控制器；对影响和控制回应科学研究；

3、不同类型的控制器主要参数对可靠性和控制品质的危害； -打开和关闭控制回路的特性研究和配件ZYRT650.40在一起：熟悉的IC软件信息应用；

4、总流量PID多功能仪表控制实验。

5、总流量PID上位机软件组态软件控制实验。

6、深入研究不一样P、I、D变量值对控制全面的动态性能、静态特性性能危害与评估。

7、运用汉语组态和实验设备，开展组态软件工程项目程序编写练习实验
