现场总线自动化控制实训机器设备

一、现场总线自动化控制实训机器设备特性

现场总线自动化技术综合控制实训系统内，使用了一台S7-300做服务器，组成PLC服务器应用系统构成，完成1：N通讯，一台电脑（工程师站）根据PROFIBUS DP里的S7-300(域名)与从站开展通讯及其PROFINET通讯。教师机做为当场收集/当场监管/远程控制网络视频监控的软件监控计算机。

二、现场总线自动化控制实训设备技术性能

1、输出电压：三相四线或三相五线 AC 380 V±10% 50 Hz；

2、办公环境：环境温度-5℃～ 40℃，空气湿度＜85%（25℃）

3、设备容积：＜1KVA

4、尺寸：120cm×70cm×105cm

三、现场总线自动化控制实训设备功能构成

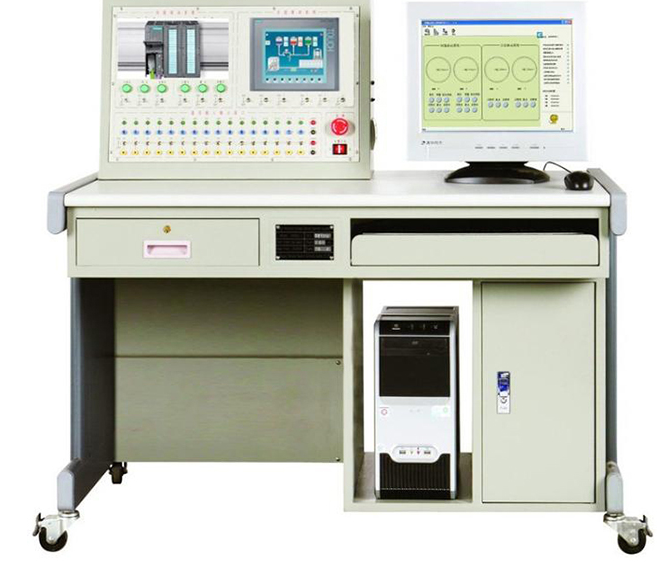

1、SBZX-1型现场总线自动化技术综合控制实训设备由实训桌、实训平台及构成，实训服务平台包括PLC部件、触摸显示屏、健身运动小车、温室大棚实体模型、16路逻辑电平键入、16路逻辑电平导出。

2、PLC实训部件

配备西门子系统S7-300 CPU315-2 PN/DP一台,24DC供电系统，1MB运行内存，带MPI/PROFIBUS DP 主/从插口; PROFINET千兆以太网，SM321 16路数字量输入控制模块，SM32216路数字信号plc模块，FM 353 定位模块，模拟量模块（4路键入，2路导出），MMC内存卡128K字节数；USB/MPI程序编写免费下载线。

3、触摸显示屏：五颜六色7寸KTP700 Basic PN一台PROFINET插口8个功能按键。

4、健身运动小车 1台，由滚珠丝杠，伺服电机、步进驱动器摆杆构成。

5、温室大棚实体模型1台，由PT100感应器、PTC电加热器，驱动模块等构成。

6、互联网零配件 1套

7、实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板；左侧配有一个抽屉（有锁），用以摆放工具及材料，右侧为电脑用电脑键盘固定支架，写字桌连体设计方案，造型设计别具一格。

四、现场总线自动化控制实训机器设备实训新项目

1.系统软件基本上实训

(1)西门子系统S7-300 PLC编程

(2)触摸屏编程

(3)工控设备组态程序编写

(4)主从关系数据传输

2.目标拓展实训(需要增加对应的领域模型)

(1)根据PROFIBUS-DP通讯方式的运动小车操纵

(2)根据PROFIBUS-DP通讯方式的温控

(3)根据PROFINET通讯方式的运动小车操纵

(4)根据PROFINET通讯方式的温控
