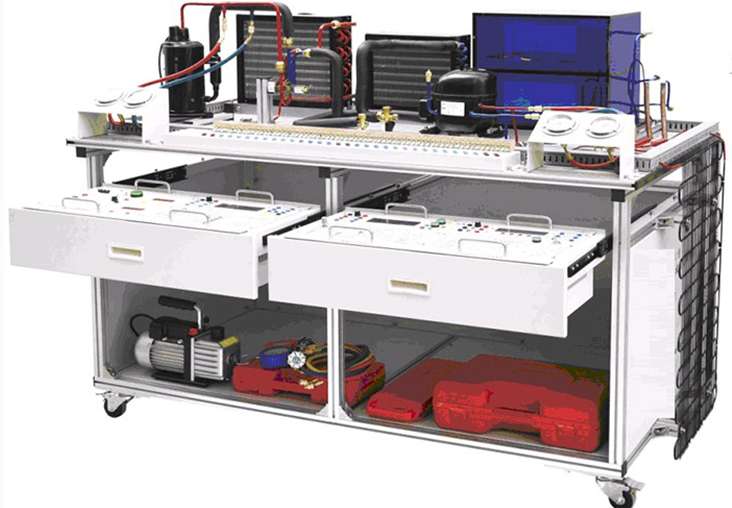

当代制冷与空调系统软件专业技能实训装置
一、产品概述
当代制冷与空调系统软件专业技能实训装置,中央空调电冰箱拼装与调节实训装置是专门针对高职院校致冷类对口专业而研制出实训装置，依据致冷类行业里中央空调与冰箱修理科技的特性，对于空调和电冰箱的电气控制系统及其制冷系统安装与维护来设计，加强了同学们对中央空调电冰箱系统软件管路安装、电气接线、工作状况调节、故障检测与维修等综合性岗位能力。设备融入了流体动力学、热学、工程热力学和电气控制系统等新技术,集制冷安装、电冰箱安装、制冷系统电布线、工作压力测漏、真空包装、充注冷媒与运作调节于一体，包括了制冷系统进行维修所有流程，能够满足实训课程、具体工程训练及职业技能大赛的需求。
二、功能特性
1.该装置集制冷安装、电冰箱安装、制冷系统电布线、工作压力测漏、真空包装、 充注冷媒与运作调节于一体，包括了制冷系统进行维修所有流程，能够满足实训课程、具体工程训练及职业技能大赛的需求。
2.该装置选用模块化，电气控制系统与制冷系统单独分开，而且电气设备一部分设定监测点，测一测接线端子及其各界的输出连接端子，能够学生开展单独布线、检测、出远门等行为。
3.实训基地形象化展现了空调和电冰箱的体系结构、原理。可清楚的看到致冷 体系结构 及主要部件的实体，系统软件还配置有电流表、交流电流表、气压表、指示灯等，让整个空调机组、电冰箱系统软件的实时运行状态一目了然。
4.该装置是依据分体式空调器控制电路、电冰箱电子式控制电路做为实践考评目标，能 让学生灵活运用空调控制电路、电冰箱电子式控制电路基本概念及修理技术，考评板里印着分体式空调器电气设备、电冰箱电子式控制电路图再加以监测点，学生们通过培训板上的电路原理图掌握 其原理，并通过电脑设置常见故障，用仪表盘在监测点上进行检验搜索常见故障部位，并故障检测，进而提高学生的故障检测能力。
5.使用这个设备学到了分离式式空调控制电路、电冰箱电子式控制电路的基本知识。空热泵机组分体式空调一部分据有下列致冷方式、制热模式、空调除湿、空调送风模式、四种工作方式。电冰箱一部分分为冷冻柜、冷藏箱。工作方式有标准模式、省电模式、冷冻方式三种工作方式。
6.本设备解决了传统此类设备中只能看只有模不能进行出手组装的缺陷，还克服了没法 在设备中开展铜管焊接的一大难题，能使学生在该装置上可以不断进行全面的拼装与电焊焊接练习。整体采用开放式和拆卸式总体设计，创新性的使用了空调铜管定位装置对每一个活动连接头进行固定，高效的 确保了管路因不断拆卸造成的毁坏，与此同时也会减少噪音量。
7.在实训台方面进行了全新设计不但选用铝合金型材组装成桌面上并且桌面上下边增强了装水 汽车底盘，铝合金型材桌面上不但整洁美观大方，更为关键的是电焊焊接空调铜管的时候不会变型，装水底盘的设计解决了运行时冷却器和系统管路所产生的凝结水，使水及冷冻机油成功流进接塑料水桶中，维持机器设备清理。
8.致冷模拟仿真软件： 主要包括工业制冷基础知识、冷媒、蓄冷剂和润滑液、蒸汽压缩式制冷循环系统、制冷机组类型及结构原理、空调的制冷系统、空调的自动控制系统、家庭用电冰箱致冷及控制、家庭用制冷系统的延伸、地源热泵空调等。手机软件解读形象化，使教师易教学生们易懂。
9.★在空调蒸发器不一样压力之下，完成制冷压缩机在各个空调制冷量的测试，具备制冷压缩机低温/超温调节
10.★影响了脚踏式节流装置在实验步骤中无法调整和毁坏,让他们在实验步骤中学到电子器件控制方法，实际操作控制方式，性能参数调节.
11.★外部控制方式：可第二次开发成4-20Ma键入方式、0-5V控制模式。
12.动漫方式:触摸显示屏或手机软件连接模式下：各自身表明执泵或是致冷工作内容情况，
13. 动漫方式:触摸显示屏或手机软件连接模式下:可显示制冷压缩机排气管温度、呼吸温度、冷疑温度、挥发温度，可以根据温度即时调整发电机组过冷度。氢压。
14、双重总流量控制器：根据调节提升制冷剂总流量，可以有效降低压缩机排气管温度，扩张制冷压缩机高效率作功区。选用双重自动控制系统，可以实现双重热泵机组作用、冻库操纵，空用冷冻机组，变频式发电机组、中央空调机组的低能耗操纵平台流量自动调整。
15.★内嵌式触摸显示屏服务器：系统由液晶显示模块、程序模块、上们机软件3组成，（在出厂依据产品特性，生产厂家独立配备组成）内嵌式触摸显示屏服务器，选用触摸屏plc,可以直接登录系统调整，工作电压5-36V/50HZ，带开机语音功能，规格5寸，运行内存156M,电容传感器。
1）、可显示制冷压缩机排气管温度、制冷压缩机呼吸温度、空调蒸发器温度、冷疑温度。
2)、上位机线上PK与此同时视频监控系统状态（选装）。数码管显示器线上表明开度、温度及其故障码。数码管显示器线上表明开度与温度及其故障码.
3)、曲线图表明：可显示温度即时曲线图
4）、具备上位机软件调整和手动控制作用
5)、可以自行制冷系统冷媒总流量设置最少开度。
6）、调节：机器运行时会断电记忆作用，维持当前值不会改变。保证致冷/热泵机组/冻库/净水机等状态下总流量开度。
7)、开度实时同步：被控对象为较大 5000 开度设置。
8）、软件控制，能线上控制系统的温度，载入发电机组在温度系统软件致冷制冷剂平台流量开近视度数，调节冷冻机组的氢压，过冷度。该文字控制界面的左边，以文字的方式实时同步现阶段机组设备运行状态。在页面右边的上半部分，应该是通信信息的表明，包含通信人物角色及通讯端口的预设值及其对当前通信状态下的表明。在页面右边的下半部分"数据和信息"中，表明现阶段接受到哪一种数据帧、接收的数据帧地址、等相关信息。
9)、能自动制冷系统中制冷剂，如： R134AR22R410A 等其他制冷剂。
10)、手动式4 路即时温度表明：控制板与此同时监测系统的致冷多一点温度，来调节发电机组低温/氢压。
11）、控制界面上29 路参数控制基本参数/查看：控制板内所有和控制有关的温度主要参数、时间参数、主要参数、等29个主要参数都能够调节，以满足致冷/热泵机组/冻库/水机等设备。
12）、4路客户模拟环境数据信息入：在校准中通过软件仿真模拟设置，可仿真模拟制冷主机组在多个温度环境下，阀的开度情况来积淀海量数据，进而依据每一个冷冻机组的特征来设置的规范开度值。
13）、F)、高达 8 路机器设备运行监控：在线监测机组制冷压缩机、空调膨胀阀、各点温度、维护姿势电源电路等工作状态。
14)、低温/关注度监控范围：2-15 ℃。可以自行设置制冷主机的过/冷、氢压为设计提供数据。
15)、手动式设置温度和开度可显示查看/设定：控制板全部检测到的温度都能被查看开度也能够时实表明
16)、手动式设置调节系统：在发电机组开发与调节环节，能通过控制板手动控制作用，获得高效的实验数据。
三、性能指标
1、键入开关电源：单相电三线 AC220V±10% 50Hz
2、办公环境 ：温度-10℃～-40℃ 空气湿度≤85%（25℃）
3、设备容量 ： ≤1.5KVA
4、冷媒：中央空调一部分R22 电冰箱一部分R600
5、尺寸（大概）1500mm×800mm×1250mm
6、防止触电维护种类 I类
7、安全防护：具备过电压、过电流、负载、漏电保护器对策，符合我国技术标准。
8、环保标准 原材料采用符合我国有关环保标
四、系统构成
1、 实训台选用铝合金型材装配平台加实践模块结构，设备选用一体化设计，由导轨式
铝合金安装服务平台、空调机组、电冰箱系统软件、自动控制系统等构成。底端设置有四个带刹车的万向轮，可以方便移动固定。设备选型中央空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全性插接线端子排，气压表（1.5MPa）
2只（3.5 MPa）2只等。
2、电源芯片
包含走电短路器，电流表（0～250V） 1只，电流计（0～5A）1只、1只、电源插头，安全性联线等。
3、分体式空调控制回路控制模块
包含空调控制板，遥控器接受板，常见故障设定板，IO通讯板，遥控器，电阻器等及显示灯等。
4、直冷电冰箱控制回路控制模块
包含控制器，常见故障设定板，IO通讯板，电阻器等及显示灯等。
5、智能化电冰箱控制回路控制模块
包含电冰箱控制器，数显实际操作屏，电阻器，显示灯等。
6、热泵机组型家用中央空调系统软件
包含制冷压缩机、房间内换热器、户外换热器、四通阀、过滤装置、节流阀、
毛细血管、中央空调阀、视液镜等
7、直冷电冰箱系统软件
包含电冰箱型制冷压缩机、PTC驱动器、碟型过电压过温度保护装置、不锈钢丝冷却器，
气压表、仿真模拟电冰箱壳体视液镜、节流装置等
五、新项目实践具体内容
1、制冷工专用型工具使用
2、气割焊机的使用与电焊焊接能力
3、中央空调制冷系统管路的拼装能力
4、中央空调制冷系统的试压、测漏与冷媒加充能力
5、中央空调控制电路的保护接地与调节能力
6、中央空调控制电路电气故障考评、故障诊断与故障处理能力
7、电冰箱制冷系统管路的拼装能力
8、电冰箱制冷系统的试压、测漏与冷媒加充能力
9、飞利浦 GR-204E 直冷电子式电冰箱控制电路的保护接地与调节能力
10、飞利浦 GR-204E 直冷电子式控制电路电气故障考评、故障诊断与故障处理能力
11、BCD-173GH 智能温控电冰箱控制电路的保护接地与调节能力
12、BCD-173GH 智能温控电冰箱控制电路电气故障考评、故障诊断与故障处理能力
13、电冰箱制冷系统的常见故障分辨与维护能力
14、学生们团队融洽机构能力
15、电气识图和配电设计能力
