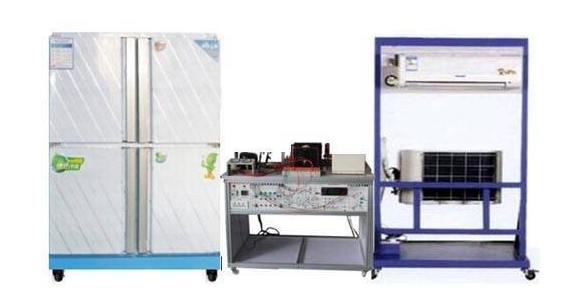

空调不制冷综合性实训装置
一、机器设备概述
设备由空调机组和双温冷库系统构成。关键加强同学们对空调和冷库全面的管路设计方案及安装、电气设备接线、工作状况调节、故障检测与维护及其致冷工具使用等各项专业能力。
系统由自动控制系统和管路系统软件两个部分组成，两个系统单独分开，自动控制系统由具备漏电保护器功能性的开关电源及考核模块、分离式热泵空调电气控制系统模块和双温冷库电气控制模块构成。管路系统软件分成热泵空调器及双温冷库二种。
机器设备具备智能化常见故障考核作用，可为学生提供空调和双温冷库自动控制系统的实践考核。
二、机器设备特性
1、机器设备集空调和双温冷库管路安装、测漏、试压、真空包装、充注冷媒、电子控制系统接线和设备运行调节于一体，达到实训课程、具体工程训练和职业技能大赛的需求。
2、设备采用模块化设计，电气控制系统和管路系统软件单独分开，电气控制系统设定检测接线端子、输出端子，学生们可以进行电气测试、接线和调试程序运作实际操作。管路系统软件可以进行管路设计方案及安装实践实际操作。
3、设备形象化展现了中央空调、双温冷库的制冷机组构造、原理，便捷于课堂教学演试解读及学生对书本知识的理解和掌握。
4、设备配备可移动气压表和8路温度巡检仪，用以检测系统关键环节的温度与系统压力，可系统来计算与分析。
5、全套实训装置系统软件真正详细，构造清楚、形象化，和实际中央空调、冷库制冷机组、电气控制系统一致，浅显易懂，易懂易教。
三、性能参数
1、工作电源：单相电三线 AC220V ±10% 50Hz
2、工作温度：－5℃—40℃
3、空气湿度：≤85﹪ （25℃）
4、整个设备功能损耗：＜1.5KW
5、尺寸：
冷库发电机组、电子控制系统安装平台：1500mm×800mm×750mm
双开门双温冷库箱体：1200mm×700mm×1800mm
空调安装平台：1000mm×750mm×1700mm
6、开关电源总开关带漏电保护器 IΔn≦30mA，时长≦0.1S
7、具备工作电压、电流量标示、供电系统标示
四、结构与构成
空调不制冷综合性实训装置主要是由空调安装平台和冷库发电机组、电子控制系统平台以及双温冷库箱体三部分组成。
1、空调安装平台：
1）安装平台选用铝合金型材做为架构，由“仿真模拟墙”和基座构成，空调室内机和空调室外机各自安装于仿真模拟墙和基座上。
2）空调室外机和空调室内机的安装方式及其里外机设备管路联接可以根据技术标准和完善进行安装和连接，学生们可以从木工板上根据自己的需求进行定位开孔，为学生提供空调安装简单实践。
3）空调全部电气设备零部件的接线引出来去外面，学生们可以根据对电气元器件的测量和分析判断开展接线，与电子控制系统平台中中央空调电气控制系统模块进行连接。
4）服务平台支脚装有有锁的静音万向轮，便捷挪动。
2、冷库发电机组、电子控制系统服务平台：
1）服务平台选用铝合金型材为主导架构，钣金件板做为辅助材料。桌面上为带凹形槽的铝合金型材拼凑成的，有利于组装实践构件及设备。桌面上下边设定抽屉柜，用以摆放“开关电源及考核模块”、“中央空调电气控制系统模块”和“双温冷库电气控制系统模块”共3个实践模块。抽屉柜下边设有储存柜，用以摆放致冷常用工具、机械泵及其冷媒气瓶等。
2）铝合金型材桌面上前侧设有选用接线端子排和护线套插口结合的接线区，做为电气设备实践模块箱与被测器件的联接过渡区。桌面上四周设置有线糟，简约美观大方。
3）冷库发电机组选用泰康冷冻机组，包括全封闭压缩机、风冷式翅片式冷凝器、储液器、发电机组闸阀等。电源为AC 220V-240V，50Hz；压缩机功率7/16P；选用无氟绿色环保R134A冷媒。发电机组安装于实践桌子。配套设施有干燥过滤器、视液镜等致冷元器件。
4）开关电源及考核模块：模块包括单相电漏电保护器开关、数显电压表、数显电流表和双连三芯电源插座、智能化常见故障考核器等。
5）智能化常见故障考核器：由液晶显示屏、PVC电脑键盘、常见故障考核插口、单片机设计和存储芯片等构成。具备常见故障设定、常见故障清零、考试成绩查询等服务。
6）中央空调电气控制系统模块：选用接线接线端子和电路原理图加测点的方式，在模块板的上部组装安全性护线套插口，一部分器件的键入与控制导出均拉到面板的安全性护线套插口，有利于控制回路与执行部件的接线，加重同学们对自动控制系统外围电路的理解和掌握。在相应部位安装测量点，用以电气设备参数和故障检测时的精确测量。与此同时，模块设置有智能化常见故障考核板考核插口，用以常见故障设定与考核。
7）双温冷库电气控制系统模块：2个智能化温度控制仪，各自操纵冰箱冷藏和冷冻温度。选用接线接线端子和电路原理图加测点的方式，在模块的上部组装安全性护线套插口，一部分器件的键入与控制导出均拉到面板的安全性护线套插口，有利于控制回路与执行部件的接线，加重同学们对自动控制系统外围电路的理解和掌握。在相应部位安装测量点，用以电气设备参数和故障检测时的精确测量。与此同时，模块设置有智能化常见故障考核板考核插口，用以常见故障设定与考核。
8）服务平台支脚装有有锁的静音万向轮，便捷机器设备挪动。
3、冷库箱体：
1）库体采用优质不锈钢板材做框架，通过机械加工制造成形，隔热层选用保温管道防火安全发泡塑料。
2）整个房间分成上下两层，顶层为冷冻区，选用吹风机翅片式蒸发器；下一层为冷藏区，选用光管式蒸发器。
3）库体侧边组装一块网孔板，用以组装内平衡式膨胀阀、挥发调压阀、继电器等。
4）左右双开门库体。库身体内包括灯光控制系统、排水设备等。
5）底端组装带刹车的橡胶轮，移动和固定不动两相宜，便捷调节机器的的摆放。
五、设备作用
1、空调机组
1）掌握家用中央空调器的结构构成；
2）了解热泵型空调器制暖、致冷原理；
3）了解空调自动控制系统基本原理；
4）家庭用壁挂式分体式空调器设计、安装简单；
5）中央空调自动控制系统接线实际操作；
6）空调机组测漏、真空包装、充注冷媒实际操作；
7）空调调节实际操作；
8）中央空调电气故障考核。
2、双温冷库系统软件
1）掌握双温冷库系统结构；
2）了解双温冷库系统软件工作原理；
3）了解双温冷库系统软件自动控制系统基本原理；
4）双温冷库系统软件管路设计方案、拼装实际操作；
5）双温冷库系统软件自动控制系统接线实际操作；
6）制冷机组的测漏、真空包装、充注冷媒实际操作；
7）双温冷库全面的调节实际操作；
8）双温冷库系统模拟电气故障考核。
