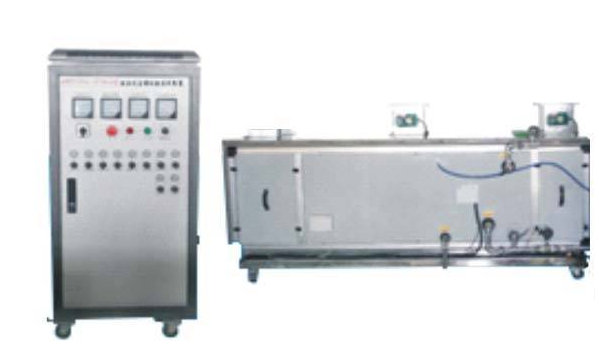

组合式空调机组实训装置

组合式空调机组实训设备

一、组合式空调机组实训设备简述

组合式空调机组实训设备集制冷机组、空气处理、过程管理、工程项目组态软件技术性于一体。其自身没有冷、热原，要以冷、开水或蒸气为媒介，用于实现对空气中的过虑、加温、制冷、加湿、消音、余热回收、新风系统解决跟新、回风混和等功能的壳体组合式发电机组。它是一款适宜普通大学、技术学校、技术培训学校、职业中学、鉴定站/所、致冷技术类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（中级、高级）》、《中央空调系统操作员》等科目。培养具备中央空调与工业制冷基础理论知识与专业实践技能考试，从业中央空调、冷冻设备及系统产品升级、改造设计、组装、调节、维护保养、检修等方面专业技能应用型人才。

二、组合式空调机组实训设备特性

1.形象性强 选用按段组装的框板式结构，可根据需要选择不同类型的功能段来组成，进行满足不同功能性需求的组合式空调机组，十分灵活方便，机器设备总体结构紧凑，占地面积小，与此同时系统软件立即呈现出来，元器件贴着名字标志，学生们可形象化了解各种各样当场电子器件及掌握全部工作内容。

2.与众不同的组合设计 混和段、过虑段、表冷段、加温段、加湿段、消声段、风机段等功能段单独生产制造，再根据不同类型的使用要求进行组成。

3.科学合理的框架剪力墙经久耐用，保温效果优质 选用加厚型铝合金框架构造，运用高韧性联t型螺母将发电机组连接成扎实的总体，另外还布局有科学合理的正中间支撑点，促使发电机组承受力匀称，充分保证发电机组在高压下不皱。壳体控制面板为两层墙板构造，里层为镀锌板，表层为五颜六色复合钢板，正中间选用30～50mm粗厚无氟聚氨酯封闭式做为保温隔热材料，传热系数小，防水隔热实际效果佳。

4.低噪声、抗震 风机和电机安装于弹簧减震座上,且风机和通风口用软接手连接,使造成震动电动机、风机和空调机组其他部位合理分离出来，清除振动传送。

5.安全防护 配有电流量型漏电保护器、过电流保护、过压保护、接地系统，可以对人身安全和设备开展有效控制。

6.系统软件详细 系统和实践应用的组合式空调机组构造，维护、显示功能完全一致。

三、组合式空调机组实训设备技术规格

1.键入开关电源：三相四线（或三相五线）～380V±10% 50Hz

2.办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m

3.系统容量：＜5kW

4.安全防护：具备泄露电流保护设备、接地系统、安全性符合国家标准

四、组合式空调机组实训设备系统设置

组合式空调机组自身没有冷、热原，要以冷、开水或蒸气为媒介，用于实现对空气中的过虑、加温、制冷、加湿、消音、余热回收、新风系统解决跟新、回风混和等功能的壳体组合式发电机组，例如二次回风系统内拼装式空调机组的处理方式：新风系统根据过滤装置过虑滤去灰尘和脏物，经一次加温再进入表冷室开展寒湿解决，减温去湿后然后与二次回风开展混和。混和后气体经二次电加热器加热到所规定的排风状态点，由送风机经消音器减噪，最终送进房间内。由房间内排出气体经回风管道中设定的消音器减噪，由回风机将一部分气体清除出系统软件，其他部分做为回风加以利用。一次回风量与二次回风量由各自回风阀开度来调节。具体施工中组合式空调机组的组成由各自工艺技术解决规定来定。

1.热泵机组空调机组：制冷压缩机、风冷冷凝器、水冷散热空调蒸发器、节流装置。

2.新回风混和段（送风段/进风口段）：此段用以户外新风系统和空调卧室的回风，与此同时此段配有密封门，并可设置中效过滤器，成为新回风混和带初效过滤段。

3.风机段（送风机段、回风机段）：主要运用于运输气体，风机出入口组装手动调节阀，风机选用低噪音高效化离心式风机，风机和电机安装于一个同用避震座上，通风口配有白帆布软接手与壳体连接风机座架子上均配有橡胶减震垫或金属弹簧减震器。

4.表冷段：选用4排空调铜管串铝块。

5.加温段：电加热器配备管形电热水器。

6.消音器：选用微破孔消音器，能有效降低中低频噪声；消声段不可以设定密封门，因而与此段相连的前后左右各段务必带密封门。

7.加湿段：选用蒸气加湿器、高压喷雾加湿器或湿膜加湿器，超音波加湿器加湿段一般不另设定，按气体处理方式规定可额外在加热段内。

8.保护设备：温度保护器、多少工作压力保护装置、水流量保护装置、防护保护装置、缺相保护器、过流保护器、三相漏电保护开关。

9.电气控制系统：电器柜、电流控制器、PLC程序控制器(S7-200)、模拟量输入数据采集器、直流接触器、开关按键、工业生产组态。

五、组合式空调机组实训设备实训新项目

1.把握组合式空调机组各段的结构形态

2.组合式空调机组的安装与调节

3.组合式空调机组湿度的控制和调节

4.组合式空调机组排风量控制和调节

5.组合式中央空调加湿量控制和调节

6.程序控制器的程序编写、调节与应用

7.数据收集的实现方法与实践应用

8.闭环反馈掌控的完成方法与实践应用

9.电子计算机组态软件监控的完成方法与实践应用

10.计算机远程掌控的完成方法与实践应用
