传感器与无损检测技术实验设备
一、简述：
传感器与无损检测技术实验设备是我们公司发布为传感器及相关学科的课堂教学实验而开发出来的融入不一样类型、各层次的专业教学实验机器设备。可完成“传感器原理与运用”、“自动检测技术”、“工业自动化仪表和控制”、“非电量电测技术性”“工程质量检测技术性与应用”等科目的课堂教学实验。向各高等学校、中专学校与职业技术学校等新创建或改建实验室，快速开设实验课带来了最理想的实验室机器设备。
二、产品优势：
1、实验用电量配有漏电保护器及熔断器过流保护，直流稳压电源设定过流保护电源电路，可显示正常的、常见故障情况。实验电极连接线采用新式电极连接线，弹力触碰，回路电阻小。
2、传感器解决电源电路采用模块化。实验新项目还可根据新品的开发不断创新。
3、传感器构造接近工业检测传感器，有较高的精密度，使实验具体内容更贴近实践应用，及有利于利用计算机作实验的特性分析及控制。
4、从传感器、检测仪表、专用型开关电源、温度源、气动阀门、振动源、旋转源、视频信号、数据收集控制板到实验电极连接线等都配套设施齐全，其性能、精密度及尺寸均紧密融合实验的需求开展配套设施。
5、主控台作用遍布采用分层式结构类型，布局有效，布线便捷。控制面板提示、点划线明晰。传感器采用进口的透明有机玻璃制做
三、性能参数
1． 键入开关电源：AC220V±5% 50±1Hz
2． 额定电压：≤5A
3． 相对性温度：-5℃～40℃ 空气湿度：＜75%（25℃）
4． 尺寸：长×宽×高=1450×700×1140 mm3
四、主控台性能参数
1、主控制柜
实验用电量配有漏电保护器及熔断器过流保护，直流稳压电源设定过流保护电源电路，确保学生在操作失误后不容易毁坏机器设备并保证学生人身安全。还提供了专用型开关电源、温度源、气动阀门、振动源、旋转源、视频信号、数据收集控制板,各种各样测试仪表等。其技术标准如下所示：
（1）多通道稳压直流电源：给予高平稳、小纹波系数±15V、＋5V、±2V～±10V可调、2V～ 24V可调四路可调电源。具备过电流保护及过流保护作用，可显示正常的、常见故障情况。
（2）视频信号：可调数字音频源0.4kHz～10kHz；可调低频信号源1Hz～30Hz。
（3）旋转源操纵：操纵旋转源转速比，2V~ 24V导出，数显式工作电压表明。
（4）工作频率/时速表：可测工作频率、转速比。
（5）直流电压表：精度等级为0～20V，测量范围为200mV ,2V，20V，四档直键开关心换，具备内侧与外测作用，输入电阻大，精确度高，三位过半数显。
（6）温度源：操纵温度源温度，采用高精密智能化系统PID调整温度控制仪表操纵。多种多样
输出规格型号，人工智能技术调整及其主要参数自整定作用，优秀控制系统，温度精度0.5级，温度<200℃(可调)。（C、D型配）
（7）旋转源：旋转盘速率0～2400转/分(可调)，与光纤线、光学、涡旋、光电、霍尔元件传感器等相互配合开展限速实验。
（8）振动源：振动梁采用双平衡式固支梁构造，端部配有永久性磁瓦，振动梁工作频率1 Hz~30Hz(可调)。固有频率12Hz上下。
（9）气动阀门：手动式气压源0～20kpa，配有压力表。
（10）传感器固定支架：配有螺旋测微器。
（11）数据采集模块及图像处理软件：数据采集模块采用RS232插口、12位A/D变换、采样速率10万次数/秒，采样速率能选。采样方法分断点调试采样、按时采样、持续采样，具备虚拟仪表作用。所提供的图像处理软件有较好的电子计算机控制界面，能够进行实验项目分析与编写，数据收集，特性参数的解读、较为、文档存储、打印出等服务，更重视针对不同数据信号设置收集的速度、按时断点调试采样周期时间。手机软件还具有虚拟示波器作用。（C、D型配）

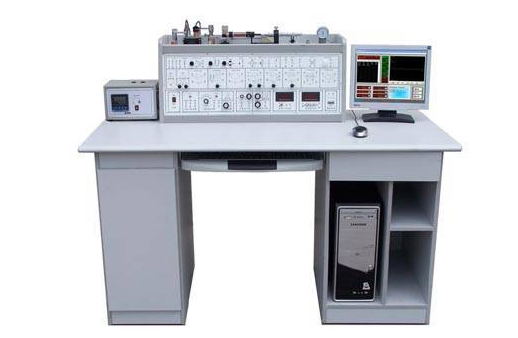

2、实验桌
实验桌桌面上主原材料采用三聚氰胺贴面板，台面材料采用全瓷贴面防火板材，造型设计别具一格。桌面上有防火安全、绝缘层、防潮、耐污、耐磨损等服务。桌面上右侧预埋有显示屏放置部位，实验桌正中间可摆放电脑键盘，右侧配有一个抽屉，用以摆放传感器元器件、专用工具、电极连接线、材料等；实验桌右下角可摆放电子计算机。桌面上用以组装控制柜同时提供一个宽阔的设备工作台。
3、模块化设计解决电源电路
电桥电路
电荷放大器
电容器逆变电路
涡旋逆变电路
差动保护放大仪
电压放大器
有移相器（Δφ±40°）
相敏检波器（0-360°C）
带通滤波器（FT≤35Hz）
SM-13超声波偏移传感器实验控制模块
SM-14扭距传感器实验控制模块
SM-18光敏二极管实验控制模块
SM-19光栅尺偏移传感器实验控制模块
5、传感器元器件性能指标(标准值)返回搜狐，点击查看
