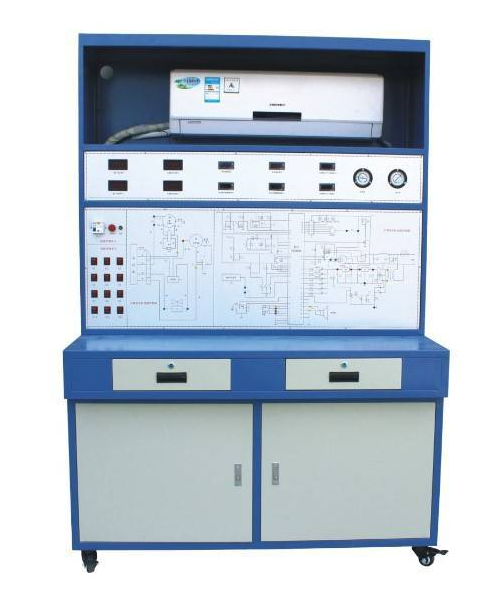

变频空调实训考评装置
一、简述
“变频空调实训考评装置”是为了公办专科学校的制冷技术专业、各技术培训及全国职业资格培训单位开发定制的，适用“制冷工作原理与应用”、“制冷技术性”、“制冷设备维护与实际操作”等课堂教学实训规定。该装置集制冷系统、自动控制系统、故障模拟软件为一体，空间布局合理、造型设计别具一格。
二、特性
1.机器设备由铝合金型材活动架构、开关电源台、实验室仪器组等组成。前板上丝印刷完整的电气控制原理图，试验室台上印刷有制冷管路电路原理图，变频电路所有挪动到点试验观众席，有机玻璃板可上下运动，便捷学生们测量和观查。制冷管道路上设有手动阀门，和电磁感应故障闸阀，可同时符合2人们在同一试验台子上进行不同类型的实验步骤便捷实训考评，装置选用单相电源供电系统。
2.全部变频空调系统软件真正详细,与市场中的变频空调整体结构、特性基本一致。具备致冷、制暖、自然通风、去湿、温度和风力挑选、按时及扫风操纵、睡眠质量、全自动等服务
3.装置形象化展现了变频空调的体系结构和原理，有利于课堂教学演试解读及学生对教材知识的学习把握。配备的交流电压表、交流电流表、温度表、真空表以及相应的指示灯，让整个变频空调系统软件的实时运行状态一目了然；主控制面板正中间印着电气控制系统系统原理图，并设有相对应测试用例；，屏反面可注意到全部制冷系统结构原理及其主要部件的具体物件，相对应构件都有名字标志；并设有视液镜，可观查冷媒情况
4.本实训装置配有故障仿真模拟作用，给予户外执行部件的布线地区，开设实用性的实训新项目，具有较强的实训性。有益于学生将基础理论用于具体，并激发学生操作过程操作能力；有益于开展职业技能鉴定、考核工作
5.配有电流量型漏电保护器装置；并有热保护器件，对空压机开展超温、过压保护；实训弱电连接导线及电源插座选用小手枪插式全封闭式构造，使用便捷、靠谱、防止触电
三、性能参数
1.键入开关电源：单相电三线～220V±10PHz
2.装置容积：＜1.5kVA
3.尺寸：1060cm×68cm×162cm
4.冷媒种类：R410（由型号来定）
四、设备选型作用
实训装置由控制柜、实训桌、空调外机组、空调内机组、检测仪表、仿真模拟故障检测单元、仿真模拟故障箱等构成
1.实训台：铝合金型材两层亚光密纹静电喷塑构造，铝制控制面板。桌面上为防火安全、防潮、耐磨损高密度纤维板,构造牢固。装置反面可观查制冷系统管道的构造，前，用以仿真模拟空调机电工程气故障清除和设定。
2.故障设定故障模块，实训台左下角为故障设定模块，教师可以从设定模块内设定几十个故障。
3.学生们故障清除，实训台右下角为故障设定模块，学生们可剖析故障，检测到故障的产生模块和位置。
4.中央空调整个设备模块1套：包含热泵机组型分体式空调所必须的一些构件，如空调蒸发器、冷却器、制冷压缩机、四通阀等，管道中还设置了调压阀等实训所必须的构件
5.交流电控制模块：单相电三线220V沟通交流电源供电，交流电压表1只，检测范围０～250V,用以检测电网电压；交流电流表1只,检测范围０～5A，用以观测系统启动电流及检测系统正常的工作电压，漏电保护开关操纵控制柜总开关电源，控制柜的供电系统由锁匙开关操纵
6.制冷系统工作压力检测单元：给予2只真空表，检测范围分别是-0.1～1.5MPa、-0.1～3.5MPa,可显示设备工作的时候低电压侧和髙压侧工作压力
7.温度检测单元：给予4只温度表，，三位过半数显，各自精确测量进气口温度、通风口温度、冷却器温度和空调蒸发器温度
8.仿真模拟故障设定：仿真模拟故障设定多样化，试验台设有空调蒸发器脏堵、冷却器脏堵、电气设备故障设定类型有电路、温度传感器电源电路、光耦电路、制冷压缩机短路保护、室内风机变速电源电路等故障点20好几个。
9.仿真模拟清除故障：，试验台子上配有致冷故障清除，空调蒸发器脏堵、冷却器脏堵、电气设备故障清除，电路、温度传感器电源电路、光耦电路、制冷压缩机短路保护、室内风机变速电源电路清除等20好几个
五、空调运作数据分析平台：
装有变频空调故障测试系统一套：
1.数据处理系统软件可快速测量中央空调故障所发生的电源电路一部分
2.可鉴听空调有通讯收条。
3.可仿真模拟个机与空调空调内机的空调通讯收条，进而来调节空调内机
4.精确测量设备的工作状态，读取各感应器的实时温度。
5.可测每个个空调开启数据信息
6.可仿真模拟个机与空调空调内机的空调通讯收条，进而来调节室外机
六、实训新项目
1.初级技工专业技能实训
2.制冷系统常用工具的操作过程
3.制冷系统管材电焊焊接
4.制冷系统的测漏
5.制冷系统的真空包装与充注冷媒R22
6.中级技能实训（设计方案、组装、调节及维修
7.KFR-23型中央空调主控芯片电路图讲解
8.中央空调电气元器件的测量及设备运行
9.KFR-23型空调故障和分析
10.空调检测与故障剖析
11.变频空调电气元器件的测量及设备运行
12.变频空调的故障和分析
