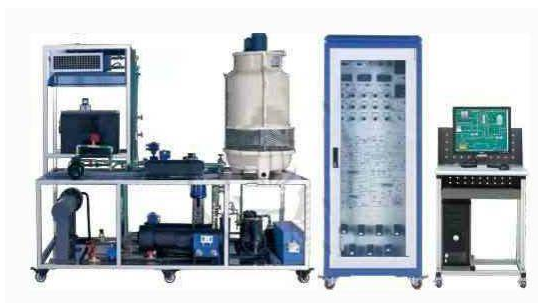

蓄冷空调工业制冷实训装置
一、概 述
冰蓄冷空调是运用晚间低谷期负载电力工程造冰保存在蓄冰装置中，大白天化冰把要贮存制冷量释放出，降低电力网高峰期空调用电量及空调系统软件装机量，它代表着当今社会中间空调发展的趋势。该实训装置是依据《蓄冷空调系统原理、建筑工程设计与应用》、《储能空调技术性以及发展趋势》等科目的综合实践课程而开发设计方案的新式实训机器设备。全部装置选用立即挥发造冰系统软件，系统软件主要是由冷冻机组、蓄冰装置、空调尾端装置、空调循环泵、乙二醇泵、蓄冷剂（乙烯乙二醇溶液）等构成。适宜各校空调工程类专业、建筑环境与设备工程等技术专业课程的实训课堂教学。
二、特 点
1.本装置选用工业生产现场真正蓄冷空调构件，与实践应用对接；
2.蓄冷空调系统软件可构成蓄冷运行、取冷制冷运行和基本空调运行三种运行工作状况；
3.本装置将会挥发造冰蓄冷、冷媒内化冰取冷及大温度差低温紧密结合为一体。
4.体系结构简易紧密、蓄冷取冷便捷、操纵灵便合理。
三、技术规格
1.键入开关电源：单相电三线～220V±10% 50Hz
2.办公环境：环境温度-10℃～ 40℃；空气湿度＜85%(25℃)；海拔高度＜4000m
3.装置容积：＜4kVA
4.冷媒：R134a
5.蓄冷剂：乙烯乙二醇溶液
6.安全防护：配有电流量型漏电保护器、接地系统，安全性符合国家标准
四、系统设置
1.实训台：采用不锈钢构造，构造清楚、紧密。
2.控制箱：铁制两层亚光密纹静电喷塑构造，构造牢固。中门选用全透明设计方案，可注意到中央控制系统(PLC服务器)、交流接触器、过载保护器等控制部件。控制面板上面还有总电源控制开关、电流表、电流计、手动式旋纽开关、工作中状态灯、系统结构图及PLC服务器模块。
3.交流电操纵：三相四线制AC380V电源供电，并设有漏电保护开关操纵控制柜总开关电源。
4.自动控制系统：自动控制系统由电气控制系统、PLC程序控制器、电子计算机组态软件监管构成。
5.系统软件基本上构成：主要是由冷冻机组、蓄冰装置、乙二醇泵、继电器、板式热交换器、空调尾端装置、空调循环泵、乙二醇泵、蓄冷剂（乙烯乙二醇溶液）等构成。
6.电源电流标示：给予系统软件电力网监管交流电压表、交流电流表，冷冻机组运行交流电流表等。
7.制冷机组工作压力标示：给予2只真空表和1只组份压力继电器，检测范围分别是-0.1～1.5MPa、-0.1～3.5MPa,可显示设备工作的时候低电压侧和髙压侧工作压力转变；对制冷压缩机起到保护作用。
8. 动态性常见故障演试数据分析系统
选用7寸五颜六色汉语触摸显示屏系统软件管理工具，汉语菜单式触摸操作面板，人机对换友善。系统软件触摸显示屏上可以实时同步系统软件五颜六色线图，并且在线图上根据触摸实际操作能即时设定系统异常，系统软件电路原理图界面能实时同步工作电压、电流量、温度等运行状态。学生用学生们登陆页面登陆可以进行排除故障练习，信息系统集成USB端口号可以直接导出来测试数据，学号查询，常见故障消除，时间间隔，成绩查，机器设备号查询，信息系统集成历史数据查询作用、历史记录曲线图作用、实时动态曲线图作用。
五、实训新项目
1.蓄冷空调体系结构及原理
2.蓄冷空调运行、运行和调节
3.蓄冷空调运行工作概况纪录、运行主要参数检验
4.蓄冷空调的控制流程和控制原理
5.程序控制器的程序编写、调节与应用
