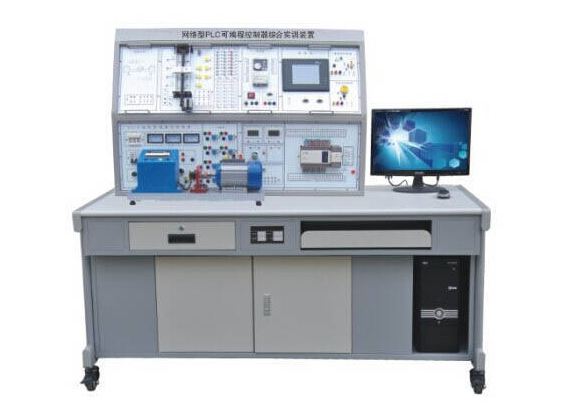

互联网型 PLC 可编控制器综合性实训装置
（ PLC 变频式 电气设备控制 触摸显示屏）
一、简述
PLC可编控制器实训装置是依据《中华共和国文化教育国家标准 —— 电工技术类实训产业基地实验仪器配置规范》，国家教育部 “ 复兴 21 新世纪职业教育课程改革教材建设整体规划 ” 规定，依照高职教育教学与实训规定研制的商品。适宜高等职业院校、职业技术学校的电力设备安装与维护、机电技术应用、电气运行与控制、电气技术应用、电子电气应用与维修等技术专业与非机电类专业的《可编控制器技术性》、《电气设备及 PLC 控制技术性》、《 PLC 及其应用》、《变频调速技术》、《计算机接口控制技术性》学科的课堂教学和技能实训。实训装置也非常适合技术学校、技术培训学校、职业中学、鉴定站 / 所各工种 PLC 实际操作、职业技能鉴定考评。
二、装置特性
1 、可编控制器实训装置乐高积木组合型构造，含开关量、模拟量输入、交流电机调速、触碰显示屏、系统总线通讯模块等，配套设施组态软件电脑监控软件、模拟仿真实训手机软件，完成模拟仿真化、信息化管理、互联网实训课堂教学，反映实训课堂教学的互联网性与系统化。
2 、新项目实训控制模块：运用现阶段最典型的可编控制器及总线技术实现对工业化生产中模拟对象，实物模型里的逻辑性、仿真模拟、全过程、健身运动等控制实训，进行学生们认知能力、设计方案、组装、调节、维修等几种专业技能实训。
3 、根据计算机接口的组态软件监管实训课堂教学：根据计算机接口互联网，将实训装置（从站） PLC 和域名 PLC 开展 1 ： N 通讯。从站 PLC 运作控制对象程序流程，运用工控网络智能运维的功效，域名 PLC 能够对随意台从站 PLC 开展实时监控系统，合乎工业生产当场控制的需求。学生们单独根据 PLC 实现对各种各样实训对象控制，然后进行组态软件实时监控系统（ 1 ： 1 通讯）。
4 、模拟仿真实训课堂教学：根据 FLASH 虚拟器实时同步 PLC 工作状态，也可以实现 PLC 布线、不正确查验、程序编写练习、程序编程测试等作用。
三、技术规格
1 、 键入开关电源：三相四线（或三相五线）～ 380V±10% 50Hz
2 、 办公环境：环境温度 -10℃ ～ 40℃ 空气湿度＜ 85%( 25℃ ) 海拔高度 < 400m
3 、 装置容积：＜ 0.5KVA
4 、 重 量：＜ 110Kg
5 、 尺寸： 1600mm × 750mm × 1600mm
6 、 安全防护：具备漏工作电压、泄露电流维护装置，安全性符合国家标准
四、可编控制器实训装置的标准配置及功能
可编控制器实训装置由控制屏、实训桌、服务器实训部件、实训控制模块（含丰富多彩的产业关键设备仿真模拟实训目标）、变频器挂箱、触摸显示屏挂箱、交直流电源电机、系统总线模块、通讯模块、电机滑轨、限速组织等构成。
（一）控制屏（铁制两层亚光密纹静电喷塑构造，铝制控制面板）
1 、交流电控制模块
三相四线 380V 交流电经气体开关后给装置供电系统，电力网电流表监管电网电压，配有带灯熔断丝维护，控制屏的供电系统由锁匙开关和起停开关控制，并且具有走电报警标示及报警校准。
给予三相四线 380V 、单相电 220V 开关电源各一组，由起停开关控制导出，并设有熔断丝维护。
2 、计时器兼报案录像仪
计时器兼报案录像仪，平常作数字时钟应用，具备设置时间、按时报案、关闭电源等服务；还可以自动记录因为布线或操作不正确造成的走电报警频次。
3 、直流稳压电源、交流电压 / 电流计、逻辑性导出及标识等
交流电压： 0 ～ 10V 可调式导出；直流电流： 4 ～ 20mA 可调式导出；直流电数字电压表 / 电流计；电压表量程 0 ～ 200V 、输入电阻为 10MΩ 、精密度 0.5 级；电流表量程 0 ～ 200 mA 、精密度 0.5 级；与此同时配有逻辑电平导出（启动、锁紧）、逻辑电平标示、 LED 数码显示管、方位指示仪、八音盒、直流电 24V 电磁阀、数据转换座多个。
4 、服务器实训部件
配备三菱 FX1N-40 mR PLC 服务器，内嵌数字信号 I/O （ 24 路数字量输入 16 路数字信号导出）， FX1N-485BD 通讯模块， FX0N -3A 模拟量模块（ 2 路键入 /1 路导出），配套设施 SC-09 通讯编程电缆（也可以采用同类产品服务器，价钱另仪）。
（二）实训挂箱
掌握工控触摸屏的功能及操作方法、把握与 PLC 间的通讯专业知识，熟练掌握校准、置位、更替等功能按键、图型（曲线图）表明、动态效果追踪在触摸显示屏里的完成方式。
（三）电机滑轨、光编码器限速系统及数显式时速表
包括光编码器限速系统软件（装有进口的光电编码器）、数显式时速表及固定不动电机不锈钢滑轨等。不锈钢板滑轨平面度好，无内应力变型，生产加工细致，同轴度好，交换性好，能确保电机与编号盘中间相连的同轴度不得超过 ±5 丝，电机运作噪音小，实训主要参数典型性，能较好满足实训规定。在滑轨板上配有五位数显时速表，表明现阶段转速比；具备电压反馈数据信号；与此同时配有光学编号数据信号导出，包含 A 、 B 2个安全通道；就能完成各种各样速率开 / 闭环控制及精准定位实训。
（四）三相鼠笼式多线程电机：沟通交流 380V/△
（五）可编控制器实训装置实训桌
实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板；上下配有两个柜子（有锁），用以摆放工具及材料，写字桌连体设计方案，造型设计别具一格。
五、实训新项目
（一） PLC 专业技能实训
1 .PLC 认知能力实训（硬件软件构造、系统构成、基本上命令训练、布线、程序编写免费下载等）
2. 典型性电机控制实际操作实训（启动、锁紧、正反转、星三角改接运行等）
3.PLC 模拟仿真实训
（二） PLC 仿真模拟控制运用实训
4. 数码科技表明控制
5. 智力抢答控制（优先、标值计算，具备音效作用）
6. 天塔之星控制（闪动、发送、银行流水型）
7. 音乐喷泉广场控制（具备音效作用）
8. 十字路口交通信号灯控制
9. 冷却塔水位线控制
10. 自动送料装车系统控制
11. 四节输送带控制
12. 装配流水线控制
13. 各种液态混和装置控制 14. 自动控制成形机控制
15 自动洗衣机控制（具备音效作用）
16. 电镀生产线控制
17. 自动控制轧钢机控制
18. 邮件分拣机控制
19. 自动售卖机控制
20. 机械臂控制
21. 三层电梯控制
22. 四层电梯轿厢控制（实体）
23. 数控加工中心控制（实体）
（三） PLC 实体控制实训
24. 匀速直线运动部位鉴别、轨迹控制、精准定位控制
25. 步进电机电机健身运动控制 26 . 直流电电机控制
27 . 环境温度 PID 控制（具备音效作用）
（四） PLC 高技能实训（设计方案、组装、调节及维修）
28 .C620 数控车床的电气设备控制配电线路
29 . 车床电气设备控制配电线路
30 . 数控车床两个地方控制配电线路
31 .M7130 工具磨床的电气设备控制配电线路
32 .Z3040 摇臂钻的电气设备控制配电线路
33 . 液压机滑台型全自动攻螺纹机设备电气设备控制配电线路
34 . 运作小轿车的电气设备控制配电线路
（五） PLC 、变频器、触摸显示屏综合运用专业技能实训
35 . 变频器作用基本参数与实际操作
36 . 变频器报案与保护功能
37 . 外界接线端子启动控制
38 . 变频器控制电机正反转
39 . 两段速率挑选交流电机调速
40 . 变频器无极调速
41 . 根据外界模拟量输入 ( 工作电压 / 电流量）控制方法的交流电机调速
42 . 瞬间断电运行控制
43 .PID 交流电机调速控制
44 .PLC 控制变频器外界接线端子的电机正反转
45 .PLC 控制变频器外界接线端子的电机使用时间控制
46 . 根据 PLC 数字信号控制方法得多段速
47 . 根据 PLC 模拟量输入控制变频式开环变速
48 . 根据 PLC 通讯方式的变频器开环变速
49 . 根据 PLC 通讯方式速度闭环控制控制
50 . 根据 PLC 模拟量输入方法的变频器闭环控制变速
51 . 变频器变频恒压供水的仿真模拟
52 . 根据触摸显示屏控制方法的最基本命令编程练习
53 . 根据触摸显示屏控制方法的 LED 控制
54 . 根据触摸显示屏控制方法温度 PID 控制
55 .PLC 、触摸显示屏与变频器通讯控制
56 . 根据 MCGS 的计算机接口现代通信技术
