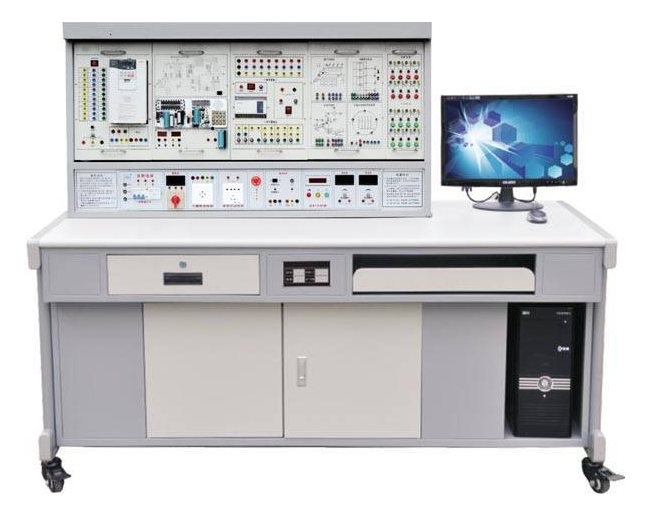

工控自动化综合性实验考评设备
一、简述
工控自动化实验考评机器设备它集单片机、可编控制器(PLC)、变频调速器于一体的工业生产全自动控制基础理论的实验实践考评机器设备。
单片机：选用现阶段广泛最流行的51系列产品单片机，并配有51烧录器及开发板，实验系统选用挂箱结构与多用途实验考评系统。因而实验机器设备不单单是实验，同时还可以开展单片机的程序开发与单片机的考评，还提供多种参照实验程序，是当前比较全方位的单片机实验考评系统。
可编控制器(PLC)：选用现阶段比较最流行的日本三菱FX1N服务器，实验程序选用挂箱构造，服务器全部I/O口根据接线端子排导出，和各实验挂箱连接极其便捷，全部联接全部采用连接器方式，插拨便捷、触碰靠谱、联线便捷，可以反复应用。实验设备给予最典型的工控设备实验程序，根据实验实践程序能够了解和掌握PLC的基本原理及工作过程，为出来工作奠定坚实基础。
变频调速器：选用日本三菱FR-A540-1.5K服务器，服务器全部插口根据接线端子排导出，使学生用实验非常容易把握变频器的基本原理和应用，是当前较为理想的PLC可编控制器实验设备、变频调速器实验设备。
二、尺寸及电气设备主要参数：
1、实验台：尺寸：1800mm×700mm×760mm
1、实验屏规格：1500mm×800mm
3、输出电压：AC380V±10% 50Hz
4、电压：AC380V AC220V DC24V DC5V
5、具备三相漏电保护器：
6、具备紧急停机开关：
7、PLC主机型号：三菱FX1N-40MR
8、变频调速器主机型号：三菱FR-A540-1.5K
9、51烧录器、开发板型号规格：BF51
10、设备容积：<1.5KVA
三、产品优势
1、设备选用部件式结构，拆换方便快捷，如果需要扩展功能或开发一个新的实验新项目，仅需加上构件就可以，绝不取代。
2、实验目标形象逼真，贴近工业生产现场实践应用，根据本装置练习，学生们很快就可以融入现场作业。
3、综合型强：集PLC、单片机、交流电机调速原理与灵活运用于一体。
4、用途广泛：适宜综合性实验、课题设计、毕业设计论文。
5、数据收集和工控设备组态的应用开发，全部实验新项目都有组态软件棒图追踪课堂教学。
四、实验设备配置及功能
本设备主要是由实验屏、实验挂箱及器械、实验桌构成。
（一）实验屏
铁制两层亚光密纹静电喷塑构造，铝制控制面板。为实验给予交流电、直流稳压电源、直流电源、检测仪表、模拟量输入控制器、计时器等。
1、给予380V交流电及220V交流电源，具备走电及过流保护作用。
2、直流电可调稳压电源：0-10V持续可调式一路。
3、固定不动可调电源：±12V、 24V、 5V，具备过压保护。
4、直流电源：0-24mA持续可调式直流电源。
5、一组BCD拨码器及一路模拟量输入控制器。
6、实验管理工具，平常做为数字时钟应用，可按时报案，给实验或考评设定一个统一时间。
7、外测数显电压表一只，精密度0.5级，测量范围0-100V。
8、外测数显电流表一只，精密度0.5级，测量范围0-1000mA。
（二）实验挂箱及器械
1、PLC可编控制器实验挂箱（一）
2、PLC可编控制器实验挂箱（二）
3、PLC可编控制器实验挂箱（三）
4、PLC可编控制器实验挂箱（四）
5、PLC可编控制器实验挂箱（五）
6、单片机综合性开发系统实验挂箱（一）
7、单片机综合性开发系统实验挂箱（二）
8、单片机综合性开发系统实验挂箱（三）
9、单片机综合性开发系统实验挂箱（四）
10、交流电机调速实验挂箱（一）
11、交流电机调速实验挂箱（二）
12、工控设备组态一套：打开程序编程自然环境，一切实践都能够编写出生动具体炫酷强、数据比较好的组态软件棒图，然后进行实践实时跟踪课堂教学。
13、PLC仿真教学手机软件一套：
（1）根据PLASH虚拟器实时同步PLC的工作状态
（2）能够实现PLC虚似布线，并且对布线开展不正确查验
（3）PLC编程练习、PLC程序撰写测试等作用
（4）完成PLC运作仿真模拟，对不正确程序开展安全检查
14、电动机滑轨、光编码器限速系统一套
包括光编码器限速系统（装有进口的光电编码器）及固定不动电动机不锈钢滑轨等，不锈钢板滑轨平面度好，无内应力变型。
15、三相鼠笼式异步电机一台 380V Y/△接线方法
（三）DG-02实验桌：铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板，配有抽屉柜及电子器件储存柜，含有刹车方位轮，有利于移动和固定不动。
（四）实验具体内容：
（1）单片机模块：
随意实验系统：包含MCS51单片机系统,配有高品质单片机卡紧集成化电源插座,使实验极其便捷。实验系统板能做单片机的键入、导出口的实验，数据传输实验,多字节数加减法实验,双字节乘除法实验,数制转换实验,数据信息排续实验,支系程序设计方案实验,布尔运算实际操作及子程序设计方案实验,计时器电子计数器实验,外界及内部结构终断实验,电脑键盘及表明实验,AD转换实验，单片机与单片机通信实验（需二台实验系统）,单片机与PC机通信实验,歌曲实验,E2PROM存储芯片实验等。单片机实验系统能够容易地将51的所有32个键入、输出接口用接线头引出来，以便于开发程序的用处。
系统并提供单片机参照实验程序：
1.流水灯实验程序
2.可控制速度流水灯实验程序
3.电子器件智力抢答实验程序
4.歌曲<兰花草>实验程序
5. 歌曲<生日开心>实验程序
6.六首歌曲电子门铃实验程序
7.十进制计数器实验程序
8.交通信号灯交通指示灯控制实验程序
9.数据闹铃实验程序
10.电子钢琴实验程序
11.记时器实验程序
12.二进制转换为十进制BCD码实验程序
13.外界内部结构与此同时终断实验程序
14.AD转换实验程序15.8051对8051通信实验程序。
开发板及烧录器实验：开发板和烧录器与单片机实验系统联接极其便捷,只需要将模拟仿真头联接单片机实验板卡紧座,不必另外接电源,程序编写模拟仿真由转动开关控制,用同一串口通信与电脑联接。开发板可以对ATMEL的51系列产品单片机开展读、写、擦掉、校检、数据加密等行为。
挂箱实验新项目:
1.定时计数器的应用
2.电子时钟控制系统
3.D/A变换
4.交通信号灯控制系统
5.闪亮等控制
6.A/D变换运用系统
7.智力抢答运用系统
8.查看式功能键系统
9.矩阵功能键系统
10.继电器输出插口
11.动态展示运用
12.发送灯终断控制。
烧录器指标值：
1.可模拟仿真89C51、89C52、89S51、89S52、89C58 这些51核心的单片机，
2.立即适用 KEIL C51的IDE开发仿真环境，64K客户可以使用模拟仿真程序室内空间,0000～FFFF，选用顶尖模拟仿真处理芯片，监管程序存储在特殊空间，决不占有0000～FFFF的64K的模拟仿真室内空间。
3.RS-232通信接口, 串口波特率 4.8 Kbps- 57.6 Kbps 响应式。
4.模拟仿真工作频率0-40 MHz晶振电路可选择,系统配备11.0592 MHz。
5.程序编码能够反复运载,不用事先擦掉客户程序室内空间。
6.监管程序占有客户的网络资源少,飞速运作不占网络资源。
7.片内 64K 程序室内空间随时都可以进行在线程序升级， 能够调节将近好几千行楼宇智能控制大中型程序、电脑键盘控制中国汉字液晶显示屏大中型程序。
8.可断点调试、中断点、飞速、可参考自变量、RAM自变量。
9.适用选编、C语言，混和调节。
10.板载模拟仿真头插口可以跟一丁点的实验板、总体目标板进行连接，以达到硬件配置模拟仿真的无限拓展
11.选用工业型64K超大容量模拟仿真处理芯片做为关键部件,抗干扰性级强，可模拟仿真频次高于或等于10万次数
12.模拟仿真工作频率33/40MHz
13.适用与此同时10个中断点 。
（2） PLC可编控制器实验模块：
1．邮件分拣机实验系统
2．电梯轿厢控制实验系统
3．机械臂实验系统
4．五相伺服电机控制实验系统
5．电动机控制实验系统
6．七段数码科技实验系统
7．天塔之星实验系统
8．交通指示灯等自动控制和手控实验系统
9．冷却塔水是全自动控制按系统
10．自动控制成形机实验系统
11．自动控制扎刚机实验系统
12．多种多样液态混和控制实验系统
13．自动送料装货实验系统
14．PLC控制电动机自动运行实验
15．PLC控制电机正反转配电线路实验
16．PLC控制电动机Y/△运行配电线路实验
（3）PLC、交流电机调速综合性实验：
1、变频调速器作用基本参数与实际操作
2、变频器报警与保护功能
3、外界接线端子启动控制
4、变频调速器控制电机正反转
5、两段速率挑选交流电机调速
6、变频调速器无极调速
7、根据外界模拟量输入（工作电压/电流量）控制方法的交流电机调速
8、瞬间断电运行控制
9、PID交流电机调速控制
10、PLC控制变频调速器外界接线端子的电机正反转
11、PLC控制变频调速器外界接线端子的电动机使用时间控制
12、根据PLC数字信号控制方法得多段变速
13、根据PLC数字信号控制变频式开环变速
14、根据PLC通讯方式的变频调速器开环变速
