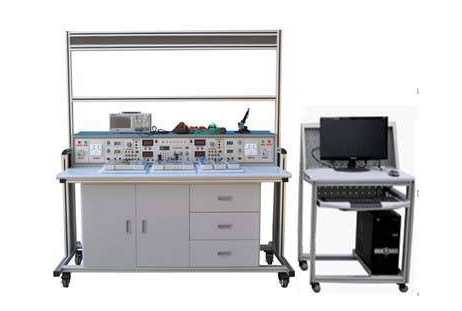

电子工艺实训考评设备
一、机器设备简述
本实验台适用高职院校及高级技工的实验、实训规定。 适宜高职院校的电子电气运用与维护、电子与信息技术、电子技术应用等相关《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等科目与非电类专业的《电工与电子技术》中仿真模拟与数字电路设计模块的数学与实验实训，还能够达到电子器件实训；电子元器件鉴别与检验、电路板焊接、电子设备安装、电子设备调节、 PCB 版图的设计等实训新项目。
电工技术自主创新实训模块由全透明有机化学盒及 PCB 板组成，且包含好几个组成模块，为学生提供了一个开展综合运用、自主创新实训，可充分运用学生潜力的彻底开摆的服务平台。
配置开放实验室信息系统，为 学生出手能力的提升、思考问题解决困难能力的提升、独立实验与创新实验平衡的塑造均需要一个随性的、开摆的、设备齐全完善的实验自然环境。
二、机器设备性能指标
工作电源：三相五线 AC3800V ± 10PHz
环境温度：－ 10 ～ 40 ℃；空气相对湿度：≤ 90% （ 25 ℃）
尺寸：长×宽×高 =1600 × 880 × 1825 ㎜
整个设备功能损耗：≤ 1.5KW
安全性保障措施：具备接地系统、漏电保护器作用，安全系数符合相关的国家标准规范。采用高绝缘电阻的防爆型电源插座及带绝缘护套高强度防爆型实验输电线。
三、设备性能特性
1 、由认证课本知识，转为综合运用课本知识，实验、实训分配以自学能力为主体，以关键技术为主要目标，贴近生产制造具体。
2 、由学生自立自强去构建实验、实训电源电路，各种各样模块用心配备，有好几个运用组成构件，模块采用全透明有机化学盒，用作实体步态分析，一举多得。
3 、设备带来了完备的各种各样开关电源及视频信号，及各种仪表盘，为学生提供了一个彻底开摆的，可充分运用自主创新潜力的服务平台，在这里软件上，能做电工电子产品线路设备安装调试和排除故障，还可以做技能大赛、课题设计、毕业设计论文和科技开发；并且模块维修方便，可放开手让学生实际操作、实验，没有后顾之忧。
4 、和本设备实训新项目均经过反复斟酌、用心配备；其中还有很多电工电子产品配电线路，不仅有利于知识实践应用，并且可以大大提高学生学习的积极性。
5 、本设备具备各种模块 156 个，具备宽阔的延伸室内空间，本设备可完成 < 模拟电子技术 > 、 < 数字电子技术 > 、 < 电力电子学 > 等多门冰箱课的实验、实训新项目，这样可以充分运用本实训台使用率，并可节省实验实训场所，性价比高进一步提高
本机器设备每个作用模块功能组成：
1 、总开关电源
（ 1 ）总开关电源为单相交流 220V 开关电源，经空气断路器（带断路器及漏电保护器），额定值电
流为 5A ，可以信赖。
（ 2 ）显示灯：电源插头接入电网电源后，红灯亮，表明实训台已连接开关电源。空气断路器合
闸后，信号灯亮，表明实训台进到正常运转情况。
2 、可调直流电源
（ 1 ）可调直流电源为 DC0~30V/2A ，并带负载、过流保护作用，保障的动作值可以进行
调整；直流电电压采用 3 位半数显的电流表（ 0~30V ），直流电输出电压采用 3 位半数显的电流计（ 0~2A ）。
3 、两档交流电和稳压直流电源
（ 1 ）两档交流电 3~24V ，七档，并带负载、过流保护；在出现负载或过流保护的状态下，
报警指示灯亮，消除过电流或短路故障数据信号后，需人工校准。
（ 2 ）稳压直流电源± 5V 、± 12V 四组。
4 、数字电压表与电流计
3 位半表明数字电压表一只（ 0~30V ）和 3 位半表明数字电流表（ 0~2A ）一只。
5 、功率输出信号发生器：
1 ）采用立即数据工作频率生成（ DDS ）造成高精密正弦波形，波形和三角波。采用显示屏 LCD 表明输出频率、波型，损耗值。
2 ）正弦波形导出力度≥ 10V, 输出电阻 50 Ω，谐波失真 <1% （ 0.1HZ--1KHz ）。
3 ）工作频段 :0.1HZ~3MHz, 采用电脑键盘立即输入数字设置工作频率 , 。
4 ）导出力度采用电阻器调整，正弦波形导出具备 20db,40db 损耗。
5 ）波形pwm占空比可调式 , 调节范围： 1%-99% 调整；波形和三角波采用 TTL 脉冲信号导出。
6 ）频率计检测范围 100MHz ，全自动换挡。
6 、单片机设计实验箱
（ 1 ）中英双平台支持：独立开发出来的集成环境，给予断点调试、中断点、持续等丰富的调节方式。内嵌双踪虚似 PC 数字示波器，根据集成化开发自然环境可以从电子计算机屏幕显示被检测端输出波形。与此同时配置开发运用版及步态分析综合版集成软件，构成了模拟仿真开发与课堂教学实验结合的多功能实验型开发系统软件，充分激发了学生的出手及逻辑思维能力，有效提高了实验高效率、实验通过率和教学水平；与此同时支持 Keil 手机软件，与内嵌式集成化开发自然环境完成无缝连接！
（ 2 ）独创 FlashDown 模拟仿真，采用专用型免费下载处理芯片，可以实现 P0 、 P2 系统总线和 I/O 口多功能。彻底独立得多 CPU 适配技术性，对于目标处理器的支持从 8051/8751 、 8088 到 PC 电子计算机，相对高度智能化的远程实时监控及 CPU 挑选开关令总体目标 CPU 的转换灵活自如。
（ 3 ）独创 ISA 通用性电源插座设计方案，充足开放，自由设计，使插口实验项目由平面图到立体式向上延伸，可兼容 ISA 实验内存卡，也可以由学生设计制作实验模块，塑造自主设计与操作能力，直接面向课题设计、毕业设计论文及电子竞赛。 PCI 系统总线实验支持，强悍的 PC 计算机资源与实验装置完美组合，支持 Win9X/2000/NT/XP/2003 及 DOS 电脑操作系统，支持实方式、维护模式的 I/O 机器设备、存储芯片及终断的浏览，支持汇编程序及高端程序语言（ PCI 卡必须另配）。
（ 4 ）高效率的 PACK 实验拓展，灵便设计方案，随意累加，对自主创新实验新项目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等极致拓展支持。
（ 5 ）内置电脑键盘、显示屏，能够独立运作，还可以 PC 机为作业平台。二种工作模式随意挑选，均全方位支持《单片机原理与应用》等科目的实验课堂教学。
（ 6 ）系统软件采用紧耦合多 CPU 技术性，用 51 单片机设计做为管理信息系统 CPU ， 8032 或 438 做为目标机模拟仿真与实验 CPU ，其硬件软件网络资源 100% 外借。
（ 7 ）总体目标 CPU8032/438 采用cpu主频为 6MHz ，向用户提供实验方式及二种模拟仿真方法（ RAM 方式及 EPROM 方法）。
（ 8 ）装有二片 RAM61C256 组成全面的 64K 程序流程室内空间，地址范围为 0000H~0FFFFH ，还配一片 61C256 （ 32K ）做为账户设置的中断点区（ BPRAM ）。
（ 9 ）实验新项目详细丰富多彩，与课堂教学紧密联系，与此同时装有电动机、温度控制、音箱等实验目标，可支持操纵应用类综合性实验。
（ 10 ）系统接口实验电源电路为单元电路方法，电源电路简单轻快，采用扁平线、接线头、多头实验输电线结合的方法，进一步优化了实验线路连接阶段，既缓解繁琐复杂联线工作中，又提升学生的实验专业能力。
（ 11 ）根据 RS232 串行通讯接口，在 Windows 集成软件的支持下，运用上位机软件丰富多彩的app硬件平台，完成可执行程序的编辑、编译程序、调节运作，提升实验高效率。
（ 12 ）拥有丰富的调节方式，系统软件全方位支持硬件配置中断点，可不受限制设置断点，并且具有断点调试、宏断点调试、连续操作及不受限制中止等服务， 100% 维护客户当场，回到监管。
