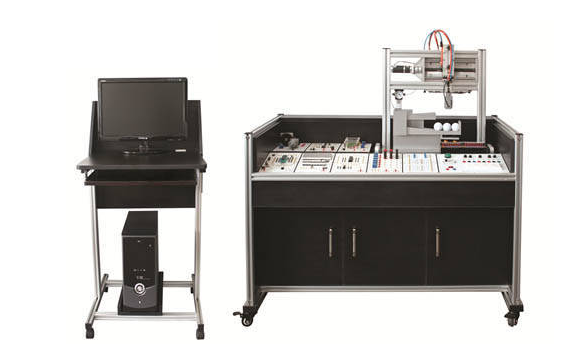

单片机技术性实验装置
一、设计构思
1、 新手入门非常容易，简约却不简易 为了能让新手入门非常容易，大家采用通俗易懂的版式设计，从最基本的一个流水灯开始就要您无缝拼接地进入课堂教学。别以为试验台容积极大，每一个模块都这么轻便，如果你在课堂教学时能把任何一个模块带到课堂教学，而且绝大部分的模块在确保安全的情况下背面是镂空。这也使得大家可以使学生一目了然见到，并且可以触碰到，这一点很重要。只要我们自知，理性认识的必要性。自然你能安心安全隐患，对于可能会产生安全隐患的一部分都进行了安全防护。
2、 人体工程学，美观大方而舒服 传统立柱式实验桌，多采用立柱式屏构造。这种结构促使学生们实际操作绝大多数试验的时候需要站起，便于疲惫，角度往前不益于思索。并且由于立屏的高度比较高，学生们上实验课时视线受挡住，不便于老师讲解。采用模块放置构造，促使视线趋向当然往下，好似平常看书写字。接近用户侧又有点歪斜，促使操作过程中方便快捷。与此同时仰头时视线促使毫无遮挡。能够容易地认真听讲，教师也可以探究实验状况。
3、 精益求精，一见倾心质感 严苛采用光滑度，薄厚都基于高质量标准的铝型材。每一块木工板都色香味俱全，薄厚都抵达8mm及以上，并进行全屋定制家具级封边工艺。黑色木质纹理与银色经典组成，使您一见倾心，永恒不变经典。从桌子的高度，到各个模块其背后的解决，乃至每个孔部位，都做了细致的考虑到。一切细腻考虑到只为可以使更加美观，便捷，经久耐用。
4、 高度开放，激活创新采用模块化设计，大家并不容易的，独立设计方案模块，而是把模块间联络，概率，多功能性进行了充分考虑，再加上十多年的研发经验，促使模块日趋经典与开放。给予经典实验课题，一般建议客户运用高度开放性模块，设计方案出自己实验课题。
5、 接近具体，便于扩展 根据十几年和用户市场沟通，赢得了珍贵的实际经验。大家自知教学和具体生产制造融合的必要性。所以无论是从实验课题设计，或是尤其制定了高达几十种的实践包。
6、 便于管理方法，维护方便 制定了全然不同的精致木柜，好似您家里的家具般令人舒服，上乘的万向轮便于挪动与固定不动。同时还可以选装仪器设备摆放挡板，材料摆放挡板等贴心设计，使您轻轻松松，漂亮地摆放常见仪器设备与试验的时候需要查看的相关资料。与此同时采用精致的小模块设计方案，独立常见故障不会导致整个系统的毁坏。若有毁坏，只需更换相对应小模块就可以，安全又放心。
二、功能特性
1、整体结构
本机器设备采用实践桌加实训模块的总体设计、模块采用规范构造，交换性强；按键入，导出，数据交换等功能的标准明确模块具体内容，使课堂教学或比赛时可方便快捷的挑选所需要的模块。
本机器设备的每一个模块都具有二种接法，一种为电子器件联线接线方法，8位系统总线时也可以用杜邦线接线头联接。所有联接全过程省时省力。针对具备影响属性的元器件，所有采用光电隔离设备防护，保证全面的平安稳定。
2、每个作用模块功能特性
（1）服务器模块
单片机采用AT89S52。该单片机内部结构配有256Byte的RAM和8KByte的FLASH、三个16位计时器，2个数据信息表针，片内搭载了一个看门狗电路。64KRAM拓展室内空间、64KROM拓展室内空间；32个IO口，6个空间向量中断源；0~33MHz的输出功率，三级程序加密作用；工作标准电压4.0V~5.5V。应用DIP40封装形式有利于拆换处理芯片及模拟仿真。并设计方案也有在系统软件设计接口，根据USB下载工具能够容易地开展程序编写，不用把单片机从电源电路上取下。
该模块中还挂有串口通信插口，该插口早已添加整流电路，能直接与计算机通信，单片机和单片机还可以通过此口开展系统软件下载。延时电路上添有人工校准按扭，能直接复位操作。模块上还设置了有源蜂鸣器光耦电路，给固定不动脉冲信号就能发出声音。
（2）开关电源模块
开关电源模块采用线性稳压电源和开关开关电源二种开关电源。单片机等处理芯片采用线形电源供电，能够有效减少因电源干扰引的程序流程跑飞。电动机等各大电力电子器件采用开关电源供电，保证提供足够的输出功率。开关电源采用漏电保护器开关做为总操纵，可以信赖。用船型开关独立操纵低压电，电压与低压电分开操纵。该模块一共有三组互不相关的低压电源，其中还有2组是正负极双电源开关导出。板上配有一个AC220导出插座，能同时建空三个仪表设备。在其中每一组开关电源都是有熔断丝作过压保护。
（3）烧录器模块
配备有性能卓越单片机烧录器，能够多功能模拟仿真MCS51系列产品单片机，还可以软件仿真；手机软件为中国自主研发，能够很好的适用汉语，适用关键词提醒，自动执行标记匹配等服务。适用64K程序流程详细地址中断点、64K源代码合理行中断点和64K临时性中断点，单片机内部结构存储器情况一目了然。服务器与电子计算机采用最流行的USB接口。
（4）表明模块
该模块无论是从最基本的表明元器件LED发光二极管，或是到LCD显示屏都包含以内。主要硬件配置为8位流水灯（逻辑电平标示）、8位数码显示管动态展示、16×32点阵式LED屏、1602字符型液晶显示器、128×64制图液晶显示器。单片机设计常见的显示器件所有包括以内，使学生还可以触碰每一个表明计划方案，设计方案工业触摸屏的时候可以游刃有余。
（5）继电器模块
继电器是常见的控制元件，都是常见的防护元器件，它会用低电压操纵高压电路，远程控制转换弱电电路状态优势，与此同时它控制元件又是一个电磁线圈，在插电及关闭电源时会产生干扰信号。因此继电器模块在搭载了光耦电路的前提下增强了光电隔离对策。该模块一共有6路继电器，每一个继电器的开关接触点所有引出来，进一步明确标识；每一个继电器还设置了工作中显示灯，那一路继电器在插电工作中让人一目了然。六组继电器含有2组为AC220掌控的继电器，能控制沟通交流电机的正反转及终止，根据转换头能够联接电子器件联线。此外四组为电子器件联线座导出。继电器触点容量250V/6A、DC28V/12A
（6）命令模块
命令模块上配有单片机设计常见的键入元器件，其中还有8个单独键盘接口，8路8位开关量键入，4*4方形键盘接口，能够满足学生们从产品到高端，从简单到复杂的实践需求。如果用户需要更多功能键或者需要更为复杂设计，则可选用该模块的PS2键盘和鼠标插口开展拓展。
（7）ADC/DAC模块
ADC/DAC模块上制定了二种变换处理芯片ADC0809和DAC0832。为了方便编译程序和硬件配置，板载了三个作用子模块：0-5V模拟电压导出、8级别LED脉冲信号指示仪和数字功放时钟产生器。ADC0809试验时可以用数字功放时钟产生器做为芯片时钟，可以用0-5V模拟电压导出做为模拟量输入，用8级别LED脉冲信号标示作为模拟量输入尺寸指示；DAC0832试验时，能将芯片导出接进8级别LED脉冲信号指示仪上，变换结论有没有问题一目了然。
（8）交直流电源电机操纵模块
该模块能完成二种电机的控制实验，各是24V直流电降速电机和220V沟通交流降速电机。每一种电机的轮盘下边挂有光学开关电子计数器，可以用单片机设计认知其位置和方向旋转了什么圈。每一个电机控制回路中配有超程维护输入端口，在和水准行走机构组成试验的时候可以有效控制电机和企业的安全性。
（9）步进电机电机操纵模块
该模块配有一只24V二相步进电机电机和功率大的步进电机电机控制器。模块影响了电机的轴转式运行模式，使用了一个水平移动组织，这家机构能把电机的轴转改成水准匀速直线运动，并且用铝刻度尺的标尺标示。该模块也可以做闭环控制系统的实验课题，毕竟在运动机构上配有认知之间的距离闭环控制元器件。与此同时设计了一个超程短路保护，当组织来到一个程序流程不可知的状态下，可自动退出电机开关电源，防止组织超程毁坏。匀速直线运动组织上带着上下定位输出端子，供单片机设计查看情况。
（10）感应器配接模块(4路传感器接口)
感应器配接模块是专门为传感器配接和电气隔离量身定做的一块电路单元，该模块一共有2组16路光电隔离IO口，每一个光电隔离IO口都可仿PLC与24V电源供电的控制器联接。并配有四路感应器转换接口用以智能传感器连接。
（11）拓展模块
由于82C55的控制方法依然存在学习培训使用价值，如今在很多课本上依然存在他们的身影，拓展模块能够满足试验的需要；82C55的三个端口号所有引出来，可以用电子器件联线联接，也可以用接线头联接。控制终端与数据通讯口分配在一起，整体布局别具一格。另配有一片74LS245处理芯片，可以用来与82C55组合在一起进行不一样的实验作用。
（12）温度感应器模块
该模块配备有二种处理芯片型温度感应器：数字信号温度感应器18B20和模拟量输入温度感应器LM35。LM35元器件还加上运放电路，扩大的模拟量输入能提高检测精度。每一种感应器都是有全透明机壳结构加固维护，里有功率大的加热电阻，加温指示仪等。运行状态一清二楚。可以用做控温操纵，温度控制器等试验。
（13）智能化物料搬运设备
配备两轴智能机器人做为安装的执行器，具备X轴、Y轴两条路线的执行力，可完成智能化爬取原材料上料等服务；配置有行程安排开关，红外传感器，光电传感器等，可确保各执行机构的精准定位；超过大行程时，具备硬件配置全自动保护功能，保证系统优化及生命安全；本设备为通用模块变的多用途设备，各作用端口号彻底开放，能够能通过不同类型的布线去完成多种不同的作用，为学生的创意设计带来了辽阔的进步空间。
三、机器设备实训新项目
单片机设计控制作用实训考评设备用以课堂教学，可按照工作中过程导向，工学交替的方式整体规划课堂教学活动，进行下列工作目标
单片机设计一部分
1.流水灯实验
2.独立按键键入实验
3.矩阵键盘插口实训
4.光学耦防护输出实验
5.金属探测实训
6.电磁阀防护控制实验
7.静态数据数码管表明实验
8.动态性数码管表明实验
9.声控开关弹奏实验
10.8255处理芯片拓展IO口实验
11.液晶模块控制实训
12.点阵式LED屏中国汉字表明实验
13.AD转换实验
14.DA变换实验
15.LM35温度感应器收集实验
16.IIC系统总线IC卡存放实验
17.EEPROM处理芯片24系列产品存放实验
18.外部中断光学记数控制电机实训
19.定时器中断控制电机实训
20.开环步进电机电机控制实训
21.闭环交直流电源电机系统软件实验
22.闭环步进电机电机系统软件实验
23.恒温室控制系统软件实验
24.PS电脑键盘通讯实验
25.RS232通讯实验
智能化物料搬运设备一部分
26.气动电磁阀的控制实验
27.气爪姿势及原材料检验实验
28.电动式胳膊控制实验
29.单球循环系统运送实训
