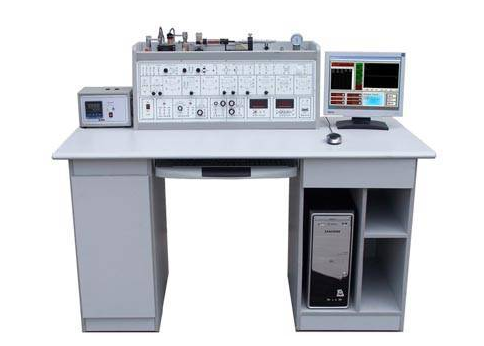

传感器与无损检测技术实验设备
一、简述：
传感器与无损检测技术实验设备是我们公司发布为传感器及相关学科的课堂教学实验而开发出来的融入不一样类型、各层次的专业教学实验机器设备。可完成“传感器原理与运用”、“自动检测技术”、“工业自动化仪表和控制”、“非电量电测技术性”“工程质量检测技术性与应用”等科目的课堂教学实验。向各高等学校、中专学校与职业技术学校等新创建或改建实验室，快速开设实验课带来了最理想的实验室机器设备。
二、产品优势：
1、实验用电量配有漏电保护器及熔断器过流保护，直流稳压电源设定过流保护电源电路，可显示正常的、常见故障情况。实验电极连接线采用新型连接线，弹力触碰，回路电阻小。
2、传感器解决电源电路选用模块化。实验新项目还可根据新品的开发不断创新。
3、传感器构造接近工业检测传感器，有较高的精密度，使实验具体内容更贴近实践应用，及有利于利用计算机作实验的特性分析与操纵。
4、从传感器、检测仪表、专用型开关电源、温度源、气动阀门、振动源、旋转源、视频信号、数据收集控制板到实验电极连接线等都配套设施齐全，其性能、精密度及尺寸均紧密融合实验的需求开展配套设施。
5、主控台作用遍布选用分层式结构类型，布局有效，布线便捷。控制面板提示、点划线明晰。传感器采用进口透明有机玻璃制做
三、性能参数
1． 键入开关电源：AC220V±5% 50±1Hz
2． 额定电压：≤5A
3． 相对性温度：-5℃～40℃ 空气湿度：＜75%（25℃）
4． 尺寸：长×宽×高=1450×700×1140 mm3
四、主控台性能指标值
1、主控制柜
实验用电量配有漏电保护器及熔断器过流保护，直流稳压电源设定过流保护电源电路，确保学生在操作失误后不容易毁坏机器设备并保证学生人身安全。还提供了专用型开关电源、温度源、气动阀门、振动源、旋转源、视频信号、数据收集控制板,各种各样测试仪表等。其技术标准如下所示：
（1）多通道稳压直流电源：给予高平稳、小纹波系数±15V、＋5V、±2V～±10V可调式、2V～ 24V可调式四路可调电源。具备过电流保护及过流保护作用，可显示正常的、常见故障情况。
（2）视频信号：可调式数字音频源0.4kHz～10kHz；可调式低频信号源1Hz～30Hz。
（3）旋转源操纵：操纵旋转源转速比，2V~ 24V导出，数显式工作电压表明。
（4）工作频率/时速表：可测工作频率、转速比。
（5）直流电压表：精度等级为0～20V，测量范围为200mV ,2V，20V，四档直键开关心换，具备内侧与外测作用，输入电阻大，精确度高，三位过半数显。
（6）温度源：操纵温度源温度，选用高精密智能化系统PID调整温度控制仪表操纵。多种多样
输出规格型号，人工智能技术调整及其主要参数自整定作用，优秀控制系统，温度精度0.5级，温度<200℃(可调式)。（C、D型配）
（7）旋转源：旋转盘速率0～2400转/分(可调式)，与光纤线、光学、涡旋、光电、霍尔元件传感器等相互配合开展限速实验。
（8）振动源：振动梁采用双平衡式固支梁构造，端部配有永久性磁瓦，振动梁工作频率1 Hz~30Hz(可调式)。固有频率12Hz上下。
（9）气动阀门：手动式气压源0～20kpa，配有压力表。
（10）传感器固定支架：配有螺旋测微器。
（11）数据采集模块及图像处理软件：数据采集模块选用RS232插口、12位A/D变换、取样速率10万次数/秒，取样速率能选。采样方式分断点调试取样、按时取样、持续取样，具备虚拟仪表作用。所提供的图像处理软件有较好的电子计算机控制界面，能够进行实验项目分析与编写，数据收集，特性曲线剖析、较为、文档存储、打印出等服务，更重视针对不同数据信号设置收集的速度、按时断点调试采样周期。手机软件还具有虚拟示波器作用。（C、D型配）
2、实验桌
实验桌桌面上主原材料选用三聚氰胺贴面板，台面材料选用全瓷贴面防火板材，造型设计别具一格。桌面上有防火安全、绝缘层、防潮、耐污、耐磨损等服务。桌面上右侧预埋有显示屏放置部位，实验桌正中间可摆放电脑键盘，右侧配有一个抽屉，用以摆放传感器元器件、专用工具、电极连接线、材料等；实验桌右下角可摆放电子计算机。桌面上用以组装控制柜同时提供一个宽阔的设备工作台。
3、模块化设计解决电源电路
电桥电路
电荷放大器
电容器逆变电路
涡旋逆变电路
差动保护放大仪
电压放大器
有移相器（Δφ±40°）
相敏检波器（0-360°C）
带通滤波器（FT≤35Hz）
SM-13超声波偏移传感器实验控制模块
SM-14扭距传感器实验控制模块
SM-18光敏二极管实验控制模块
SM-19光栅尺偏移传感器实验控制模块
5、传感器元器件性能指标(标准值)
五、实验新项目
实验 一 金属材料箔式应变片——单臂电桥性能实验
实验 二 金属材料箔式应变片——半桥性能实验
实验 三 金属材料箔式应变片——全桥性能实验
实验 四 金属材料箔式应变片双臂、半桥、全桥性能较为实验
实验 五 金属材料箔式应变片——温度危害实验
实验 六 直流电全桥的应用——电子称实验
实验 七 移相器实验
实验 八 相敏检波器实验
实验 九 交流信号鼓励的秤重传感器实验
实验 十 差动变压器的性能实验
实验十 一 激励频率对差动变压器特性产生的影响实验
实验十 二 差动变压器零点残余电压赔偿实验
实验十 三 差动变压器的应用——振动精确测量实验
实验十 四 电容传感器传感器的偏移特性实验
实验十 五 电容器传感器动态性特性实验
实验十 六 直流电鼓励时霍尔元件式传感器的偏移特性实验
实验十 七 沟通交流鼓励时霍尔元件式传感器的偏移特性实验
实验十 八 霍尔元件式传感器振动精确测量实验*
实验十 九 霍尔元件式传感器的应用——电子称实验
实验二 十 霍尔元件限速实验
实验二十一 磁电式转速比传感器的限速实验
实验二十二 用磁电式传感器精确测量振动实验*
实验二十三 压阻式传感器精确测量振动实验
实验二十四 电涡流传感器的偏移特性实验
实验二十五 被测体材料对电涡流传感器的特性危害实验
实验二十六 被测体面积大小对电涡流传感器的特性危害实验
实验二十七 电涡流传感器精确测量振动实验
实验二十八 电涡流传感器的应用——电子称实验
实验二十九 电涡流传感器测转速比实验*
实验三十 K、E型热电阻温度特性实验
实验三十一 热电阻空气冷却温度赔偿实验*
实验三十二 光学转速比传感器的转数精确测量实验
实验三十三 运用光学传感器测转速比的其它计划方案*
实验三十四 光敏传感器演试实验
实验三十五 对乙醇比较敏感气敏传感器的基本原理实验
实验三十六 环境湿度传感器的实验
实验三十七 PN结温度传感器温度特性实验
实验三十八 负温热敏电阻器温度特性实验
实验三十九 扩散硅压阻工作压力传感器的压力测量实验
实验 四 十 扩散硅压阻工作压力传感器气体压力精确测量实验*
实验四十一 光纤线传感器的偏移特性实验
实验四十二 光纤线传感器精确测量振动实验
实验四十三 光纤线传感器的限速实验
实验四十四 集成化温度传感器的温度特性实验
实验四十五 pt100热电偶温度特性实验
实验四十六 Cu50热电偶温度特性实验
实验四十七 正温热敏电阻器温度特性实验
实验四十八 热释电红外线传感器特性实验
实验四十九 气体压力的测量*
实验五 十 光敏二极管演试实验
实验五十一 超音波传感器测量距离实验
实验五十二 超音波传感器的应用*
实验五十三 PSD部位传感器测量部位实验
实验五十四 PSD部位传感器微振动精确测量实验
实验五十五 PSD部位传感器用以全自动手机定位系统*
实验五十六 扭距传感器的性能实验
实验五十七 扭距传感器的不同形式*
实验五十八 CCD正电荷耦合器件测量孔径实验
实验五十九 光学元件对CCD测径系统软件产生的影响*
实验六 十 光栅尺传感器莫尔条纹的细分化、记数实验
备注名称：带*号实验为思索实验，由学生亲自动手建立。
