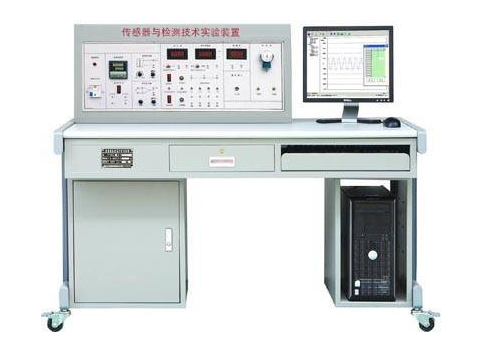

内嵌式传感器综合性试验台
1、开放式用于毕业设计论文、创意设计试验。开关电源：单相电三线，220V±10%，50Hz，安全性保障措施：具备接地系统、走电、负载、过电流保护作用，安全系数符合相关的国家标准规范。设备容积：＜1.5kVA。
2、控制柜：试验台钢制结构与控制柜(总体规格不得超过长165*宽75*高140)
（1）交流电AC220V，带漏电保护开关
（2）可调电源： 24V/1A、±15V/1A、±2V---±10V.
（3）数据直流电压表：量程0～20V，分200mV、2V、20V三档，精密度0.5级.4档转换电流计，20uA---20Ma。 直流电源：0—20Ma。
（4）工作频率/时速表：频率测量范畴1～9999Hz，转速比检测范围1～9999rpm。电流计
（5）智能化温度控制仪：0—5V，4—20MA标准信号键入
（6）多用途数据采集模块CortexSTM32。支持8路模拟量输入；8路开关量支持实时时钟作用；USB推动：支持作用力传感器推动；SPI推动：支持SPI协议书；IP Camera：4模拟量输入出，波形工作频率导出
（7）试验室开放智能管理系统：开放实验室建设，校卡一卡通教育学生信息大批量导出功能，学生们信息（IC卡上传），实验数据传送根据通电机器设备安全运营管理方法，左右机纪录，按时开待机，IP一键启动机器设备，设置客户账户密码定项开关管理信息系统，实验数据递交，第三方软件消息推送，课堂教学示范性，云平台实验室建设。
（8）系统：方便用户的实际应用。该数据采集器既能满足彻底的实验规定，虚拟示波器替代已有的仪表盘显示读值。此外配备操纵学生机，实验数据管理系统软件。次之装有模拟仿真虚拟实验课堂教学语音讲解，3D模拟仿真解读基本原理与应用现场展示。可以保存测试数据,递交实验数据。也可以作为科技人员立即的科研开发应用。
3、传感器和处理电源电路模块模块主要参数及技术标准
（1）电阻器应变仪: 应变力传感器模块。含应变力传感器4*350Ω，量程：0--200g，使用方便，精确测量功能丰富。
1.1、 组桥方法全方位，可组1/4桥、半桥、全桥，适用于各种力学实验。
1.2、 测量点转换采用进口高品质元器件程序控制进行，具备防止氧化胶纸遮盖，避免造成阻值转变对检测结果产生的影响。
1.3、 选用仪器设备上面板接线方法，布线简单实用。（接线端子排采用进口接线端子，触碰靠谱，经久耐用。
1.4、应变测量振动源，各测量点随不一样负载中的应变力动态性导出，检测结果一目了然，无须开展安全通道转换就可以完成所有试验 采用先进的铝合金结构具有很强的抗直流，及干扰信号水平。
（2）扩散硅工作压力传感器:量程4-20kpa 线性±1%
（3）差动变压器: 量程±4mm 线性±2%
（4）电容传感器传感器：量程±2.5mm 线性±3%
（5）霍尔元件式偏移传感器：量程±2mm 线性 ±3%
（6）压阻式传感器：量程≤10KHz 线性±2%
（7）电涡流偏移传感器：量程2mm 线性±2%
（8）光纤线偏移传感器：量程2mm线性±5%
（9）光学转速比传感器：量程2400转/分 线性±1%
（10）光电传感器：空气氧化铁心，2线制，回应3000HZ
（11）霍尔元件转速比传感器: 量程2400转/分 线性±1%
（12）K型热电偶：0-800℃
（13）超音波模块：根据编程实现超音波之间的距离信息检验测算，将间距信息开展报案等行为；并能通过间距开展液晶显示屏的实时同步。
（14）热像仪模块：根据编程实现对热原信息的收集与分析，在液晶显示屏显像热原开放源代码，科学研究操纵实际操作等。
（15）小雨滴传感器：根据编程实现小雨滴水平的检测，将小雨滴信息根据液晶显示屏的实时同步，根据WIFI模块发送到手机上APP实时同步等。
（16）增量式光电编码器 2048视角位移测量 伺服电机设备
（17）光栅尺传感器设备：50线/mm,可以观查莫尔条纹，具备变光镜片，能够拆换灯源，4细分化波型检验孔具备数码显示管立即表明莫尔条纹数量，用数字示波器能够精确测量正好相反相波型，课堂教学拼装型光栅尺可拆卸，拒绝接收一体式光栅尺。
（18）温度湿度模块：根据编程实现温度湿度的检测，将温度湿度信息根据液晶显示屏的实时同步，根据WIFI模块发送到手机上APP实时同步等。
（19）光照强度检查仪：1---1999LX 。光敏二极管，光敏三极管，灯源，热释电传感器。
（20）无线射频IC模块：根据编程实现对IC感应卡、一卡通、公共交通卡等信用卡的信息收集与推送，运用信用卡信息开展LED或者其它元器件的操纵实际操作等。
（21）2.4寸液晶显示器：根据编程实现对超音波、小雨滴、微波加热、温度湿度、微波射频IC卡等信息的显示功能。
（22）自主创新教学课件主模块支持USB接口协议书及供电系统，内置A/D变换作用。支持ISP下载功能，支持单片机设计TX/RX接线端子，支持AREF接线端子，Digital I/O 数字输入/输出端口共 0~13，Analog I/O 模拟输入/输出端口共 0~5，支持六組PWM插口。
（23）app客户端：根据编程实现信息通过WIFI模块在手机里开展标注的作用。
（24）ZIGBEE互联网 无线网络传感器互联网控制终端
（25）ZIGBEE无线网络传感器汇连接点 通信转站
（26）气敏传感器：量程50～2000PPm、 人们对酒清比较敏感
（27）湿敏传感器：量程10～95%RH
（28）K型热电偶：0-180℃
（29）E型电偶：0-180℃：量程常温下～160℃
（30）PT100：0-180℃相互配合PID温度检测操纵调节仪表控制.
（31）集成化环境温度传感器：量程-55～150℃
（32）总流量传感器 液体流量测量设备 水的流量测量检测系统：2个小水箱、1个离心水泵、总流量传感器。
（33）RFID做为rfid标签具有良好的便携式和复制性，RFID射频识别技术融合微控制器能够长距离迅速鉴别、载入、而且准确，储存容量大，能很多达到各个企业提升货品，提升信息管理方法效率，也可以让经销商和生产商快速地信息互连，立即接受和反映信息。
33.1）完成扫描
RFID电子器件标签识别准确，鉴别间距具备协调能力，可以同时鉴别载入好几个标识，在没有物件遮盖的情形下，RFID标识能够进行穿透力通信和无天然屏障阅读文章。
33.2）抗污能力及耐用性
RFIDrfid标签对水、油和化学产品等成分具备较强抑制作用。此外、RFID标识是把数据储存在处理器中，因而可以有效的防止毁坏而引起数据信息外流。
33.3）能够多次重复使用
RFIDrfid标签具备反复新增加、改动、删掉RFID卷标内贮存数据库的作用，便捷信息的更换和更新。
33.4）容积微型化、样子多元化
RFIDrfid标签不会受到样子或尺寸比例限制，所以不用为了能载入精准度而相互配合打印纸张固定和打印质量。除此之外，RFID标识也在往微型化和多元化的发展趋势，以适用大量不同的产品。
（34）光电检测系统软件模块：半导体激光器635nm,偏振器、玻璃片、二维直线模组、旋日光灯管、电流量检偏计。
（35）多用途旋转试验台
直流无刷电机：转速比3000rpm/分，输出功率15W，
光学开关传感器：槽体式构造，槽宽30mm，输出电压＜300mA。
齿轮转速传感器：检测范围0～20kHz，脉冲输出数据信号。
3向力传感器，X,Y,Z测震动：振动波德图检验
USB通讯线、手机软件光碟、被测体、可调式冷管道补偿器开关电源等。
