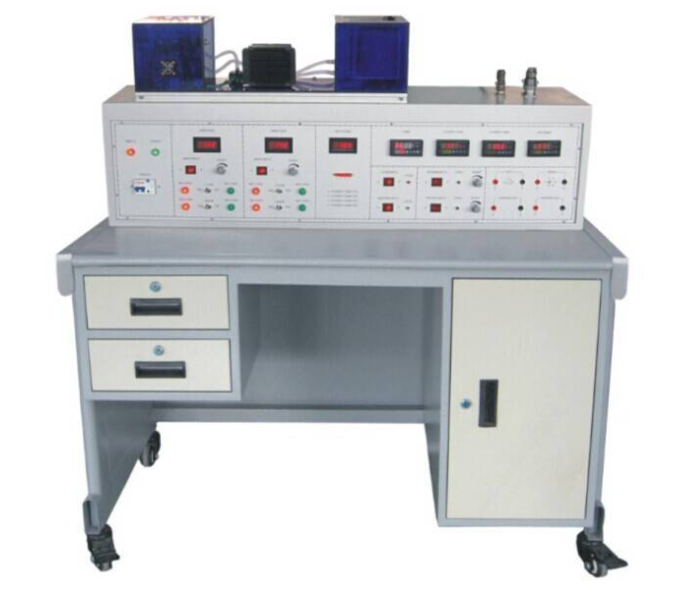

电子制冷技术性实训装置
一、装置特性
1. 选用功率大的电子制冷部件做为蓄冷，不用冰块、氨、氮、空调氟利昂等冷媒，温度低、致冷快、使用寿命长。具备零污染、无噪音、无震动、无损坏，可连续运行。
2. 形象性强：能够直观地观查制冷片空气冷却结冻的全流程，深层次把握半导体制冷片工作原理。
3. 实用性强：用板上所提供的钮子开关，可以方便的转换半导体制冷片的工作环境，既可以定性观察实训状况，又可以通过检测仪表定量分析精确测量。
二、 技术规格
1. 键入开关电源：单相电三线～220V±10% 50Hz
2. 办公环境：温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m
3. 装置容积：＜0.8kVA
4. 尺寸：1200mm×730mm×1400mm
5. 安全防护：具备漏电保护器装置，安全性符合国家标准
三、 实训装置的标准配置及功能
实训装置由控制柜、实训桌和半导体材料冷冻机组等构成
(一) 控制柜(铁制两层亚光密纹静电喷塑构造，铝制控制面板)
1. 直流电数字电压表（1个）：检测范围0～20V，功能键转换挡位，选用三位半数码科技表明，精密度0.5%。输入电阻为10MΩ。根据钢琴键转换应分别表明半导体制冷片A的输出电压、半导体制冷片B的输出电压、半导体制冷片A的电压、半导体制冷片B的电压。
2. 可调电源（2个）：给予0～15V持续可调式的直流稳压电源，电流量为10A，为半导体制冷片给予开关电源。
3. 记时器：按住复位开关时，开始记时，单位是秒。
4. 直流电数字电流表（2个）：检测范围0～10A，选用三位半数码科技表明，精密度0.5%。直流电数字电流表（一）表明半导体制冷片A的输入电流，直流电数字电流表（二）表明半导体制冷片B的输入电流。
5. 温度控制板（3个）：PID智能化温度控制器，具备 PID智能化温度操纵加AI人工智能技术调节系统，各自能够检测半导体制冷片A的热冷端温度、半导体制冷片B的热冷端温度、容器温度。
6. 电加热器（2个）：输出功率为180W，当制冷片坚守在热机时，电加热器对其表面进行加热。
7. 微型水泵（1个）：使水冷液循环系统对半导体制冷片的冷端开展排热。
8. 音乐片和直流无刷电机：当半导体制冷片坚守在热机时，其导出的电压能够推动音乐片和直流无刷电机。
(二) 实训桌
实训桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格；桌面上用以组装开关电源控制柜同时提供一个宽阔舒心的设备工作台,配有2个抽屉柜。实训桌还设置了四个橡胶轮，有利于移动和固定不动。
(三) 半导体材料冷冻机组
由两块半导体制冷片、水冷头、排热排、离心水泵、水冷液、自来水管、有机化学玻璃水箱、热传导铝合金板等构成水冷器半导体材料冷冻机组，可直接观查水冷式散热系统软件工作原理及状况。
四、 实训新项目
1. 电子制冷实训台了解
2. 半导体制冷片坚守在热泵机组时工作原理
3. 半导体制冷片坚守在热泵机组时的主要参数检测
4. 半导体制冷片坚守在热机时工作原理
5. 半导体制冷片坚守在热机时的主要参数检测
