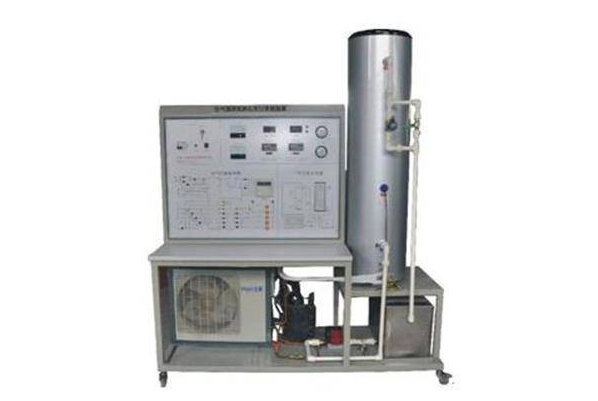

空气源热泵技术实训装置

空气能热泵热泵技术实训考评装置

空气能热泵内燃机实训考评装置”是按照教育部“复兴21新世纪职业教育课程改革教材建设整体规划”规定，依照高职教育教学与实训规定研制的商品。适宜高等职业院校、职业技术学校的工业制冷、热泵技术课堂教学实训装置。热泵技术是回收利用和运用底位热量的有效措施之一，科学研究与推广热泵技术针对环保节能有重要意义。伴随着最近几年工业制冷的高速发展，热泵技术在中国获得日益广泛应用。

一、装置特性

1.系统选用空气源热泵热水机组，和实际课堂教学对接

2.全套实训装置集空气能热泵内燃机系统、电气控制系统系统、故障模拟系统于一体，系统真正详细,构造清楚、紧密，达到对实训的需求

3.实训装置形象化展现了热泵机组型热水器的系统构造、原理，可清楚的看到制热力循环系统结构与主要部件的实体，系统还配置有交流电压表、交流电流表、温度仪、真空表、让整个热泵机组系统的实时运行状态一目了然

4.可仿真模拟常见故障设定，学生们依据工艺规划常见故障很有可能形成的原因，明确常见故障所发生的范畴，然后进行排除故障

二、技术规格

1.键入开关电源：单相电三线～220V±10% 50Hz

2.办公环境：环境温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m

3.装置容积：＜1.5kVA

4.冷媒：R22

5.供热量：3kW

6.重 量：200kg

7.尺寸（大概）：180cm×73cm×164cm

8.安全防护：具备漏工作电压、泄露电流维护装置，安全性符合国家标准

三、实训装置的标准配置及功能

实训装置主要是由控制屏、实训桌、热泵机组等构成

1.实训桌

实训桌选用铁制两层亚光密纹静电喷塑，桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固，造型设计别具一格；桌面上用以组装开关电源控制屏同时提供一个宽阔舒心的设备工作台。实训桌还设置了四个橡胶轮，有利于移动和固定不动。

2.控制屏

选用铁制两层亚光密纹静电喷塑构造，铝制控制面板，板上印着热泵机组系统流程表，并设有确立标志及相关显示灯，有利于学生讨论观查。

3.电源控制一部分

交流电：给予控制屏及其热泵机组工作中所需要的单相异步电机源，可以由开关电源总开关来调节。装有指南针交流电压表，交流电流表，可标示键入电网电压值及其系统工作中电流。

4.检测仪表

（1）指南针电流表：0～250V

（2）指南针电流计：0～10A

（3）真空表：-0.1～1.5MPa

（4）真空表：-0.1～3.5MPa

（5）数显式温度仪：选用PT100感应器，检测范围-50～ 150℃

5.热泵机组

包括1匹全封闭式制冷机组、冷却器、视液镜、干燥过滤器、空调膨胀阀、开关阀、空调蒸发器、压力继电器、化霜温度控制器等组成。此外系统还配备有蓄水储水箱，以利于学生们正在做实训的过程当中水再回收利用。

四、实训新项目

1.热泵机组系统的认识和了解

2.热泵机组系统运行、运作、调节、保护技术的实训

3.热泵机组运行状况和控制参数的检测及剖析

4.热泵机组供热量、性能系数计算和分析

5.热泵机组系统故障设定和检查
