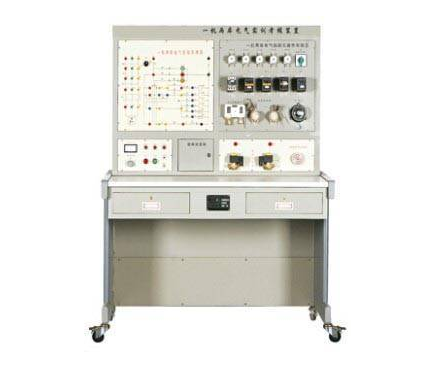

一机两库电气实训考核装置

一机两库电气设备实训考评装置

一机两库电气设备实训考评装置的适宜高职院校、职业技术学校和本科院校的电力设备安装与维护、机电技术应用、电气运行与控制、电气技术应用、电机与电器、致冷和空调通风设备应用与维修等更专业的《制冷空调机器设备》、《制冷装置的安装简单与维护》、《制冷空调自动化》、《空气调节技术与运用》等科目的教学和实训。适宜机电类专业的实训，适宜致冷及对口专业初级、高级技师的评定及考评。

一、装置特性

1.形象性强：电气元器件真正合理布局于面板表层，便于学员掌握一机两库控制回路各部件的实体构造，同时可形象化观查相对应部件的运转姿势状况，还设有工作中状态灯，有利于实训实际操作。

2.实训性好：设有常见故障箱，教师可以对装置立即设定线路故障，完成为学生提供故障处理实训及职业技能鉴定。

二、一机两库电气设备实训考评装置技术规格

1.键入开关电源：三相四线（或三相五线）～380V±10PHz

2.办公环境：环境温度-10℃～ 40℃空气湿度＜85%(25℃)海拔高度＜4000m

3.装置容积：＜0.2kVA

4.净重：100kg

5.尺寸：121cm×73cm×154cm

6.安全防护：具备漏工作电压、泄露电流维护装置，安全性符合规定

三、标准配置及功能

1.电源控制一部分

（1）交流电：给予控制柜工作中所需要的三相交流电源，可以由开关电源总开关来调节。装有一只指南针交流电压表，根据转换开关可标示键入电网电压值。

（2）安全防护管理体系：设有工作电压型漏电保护器、电流量型漏电保护器、过电流保护、过压保护、接地系统，可以对人身安全和设备开展有效控制。

2.一机两库电气控制原理图面板面板上印着一机两库电气控制原理图，并设有相对应测试用例，有利于学生讨论精确测量。给予红、黄、绿三个信号指示灯，应分别标示“控制电路开关电源”、“提前准备情况”、“工作状态”。

3.一机两库配电线路电子器件走线面板给予变换开关、压力继电器、温度控制仪、热继器、小型继电器、警铃等真正部件，并布置于面板表层，便于学员掌握一机两库控制回路各部件的实体构造，同时可直接地观查相对应部件的运转姿势状况。

4.继电器、三相异步电动机摆放区装有继电器2只，各自操纵2个冻库的供液状况；三相鼠笼式异步电机1台，用以仿真模拟压缩机电机的工作情况。

5.常见故障箱故障设定箱里设24个钮子开关，都已经收到相对应测试用例，用于设定常见故障及恢复过来工作中
