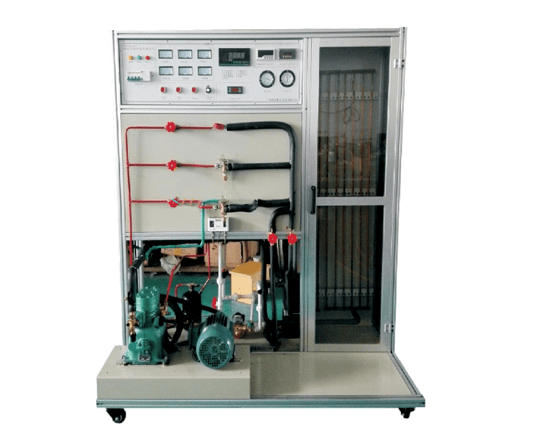

双级压缩制冷系统实训装置

双极缩小制冷系统实训装置

一、简述

1、双极压缩机式制冷系统实验装置是把缩小全过程分两次来达到，将要自空调蒸发器的工作压力为P0的制冷剂蒸汽，首先用低电压压缩机(或压缩机的低电压级)压缩到正中间工作压力Pm，然后用髙压压缩机(或压缩机的高压级)压缩到冷凝压力。因而，它要用两部压缩机，或使用双极压缩机。

2、双极压缩机式制冷系统实验装置选用一级节流阀正中间不完整制冷的双极压缩制冷循环系统。实验操作中可计算正中间工作压力pm和正中间温度tm的明确：最理想的正中间工作压力pm计算。

3、依据系统原理：学会使用lgp-h图计算控制参数。

4、软件辅助计算，轻松愉快的制冷剂性能的计算（物热学与热物理据运作据数时，制冷剂得比较）、部件计算 、组件效率的计算。

5、手机软件计算各种各样制冷循环中，系统内部件主要参数及其性能指数、品质流率，配管尺寸等参数

二、关键技术性性能：

1、键入开关电源：三相五线～220±10% 50Hz。

2、办公环境：自然环境温度范围包括-5℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m。

3、设备容积：≤1kVA。

4、噪音：≤40dB(A)。

5、制冷装置可达：-40℃。

6、安全防护：具备电流量泄露电流保护设备，安全性符合国家标准。

7、空调制冷量：1.0KW。

8、一级节流阀正中间不完整制冷的双极压缩制冷循环系统

9、规格：100*800*1600MM

10、总流量可调，控制方式：触摸显示屏

11、控制信号：4-20可任意调整压缩机节流阀输出功率

三、关键配备

设备应包含数据管理系统屏、实训台、交流电操纵、超低温保温箱体体，空调蒸发器、冷却器、高端压缩机、低等压缩机、冷疑风机、正中间制冷系统等，管道中还设置了调压阀等实践所必须的构件所组成的二级压压缩机循环系统制冷系统。

1、实训台是工业铝型材4040构造，桌面上选用2080铁制控制面板。防水结构牢固。实训台有四个橡胶轮便捷挪动。

2、操作面板：板上包装印刷有制冷系统电路原理图，融合系统内具体致冷元器件，可非常好的了解系统结构元器件在制冷系统中的重要性。五颜六色方式意味着制冷剂各种各样工作状况情况。

3、高端压缩机：无新增温压缩机220V/50HZ。

4、低等压缩机：无新增温压缩机220V/50HZ。

5、正中间温度制冷系统：由特殊构造构成，配有温度工作压力、感应器。

6、制冷系统表：检测单元给予3只真空表（精密度不少于2.5级），检测范围分别是-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可显示设备工作的时候不同位置压力转变。

7、智能变送器：温度变送器3只，4-20MA/0.5级，检测范围分别是-0.1～3.5MPa,可显示设备工作的时候重要髙压、正中间工作压力、低电压、三点压力转变关联。

8、温度检测单元：选用PT100感应器（精密度不少于0.5级），各自精确测量：高温度机出入口温度、低温度机出入口温度，冷疑出入口、冷却器温度和空调蒸发器温度等，根据检测的温度可剖析双极压缩机级工作情况，在实验操作中绘制压焓图。

9、压力继电器：试验时，在压力超过一定值后系统软件关闭电源。

10、致冷自变量调节方式：选用7寸触摸屏plc，在高温下系统软件、低温系统的节流阀选用可变性总流量制冷冷的自变量调节方式。制冷剂总流量可以为电位差手动式设，提升试验的易操作范畴。手动式设置调节系统，可以从发电机组开发与调节环节，能通过控制板手动控制作用，获得高效的实验数据。在空调蒸发器不一样压力之下，完成压缩机在各个空调制冷量的测试，具备压缩机低温/超温调节， 影响了脚踏式节流装置在实验步骤中无法调整和毁坏,让他们在实验步骤中学到电子器件控制方法，实际操作控制方式，性能参数调节。内嵌式触摸显示屏服务器主机由液晶显示模块、程序模块、内嵌式触摸显示屏服务器，选用触摸屏plc,可以直接登录系统调整，工作电压5-36V/50HZ，带开机语音功能，规格7寸，运行内存156M,电容传感器。

1）、可显示压缩机排气管温度、压缩机呼吸温度、空调蒸发器温度、冷疑温度。

2)、上位机线上PK与此同时视频监控系统状态（选装）。数码管显示器线上表明开度、温度及其故障码。数码管显示器线上表明开度与温度及其故障码.

11、控制柜：高端机、低压机电源电流、电流量。选用7寸触摸显示屏表明，检测范围０～25A。可显示电流量、工作电压、输出功率、功率因素、功率因素、无功负荷、有功功率

致冷/空调机组工作软件：（单机）

是为了学习培训、试验、实践、量身定做的致冷课堂教学、管理方法、系统软件，手机软件适用线上型号选择，轻松愉快的进行相应的部件空调制冷量、特点、制冷剂的计算，还能够详尽的剖析计算出各系统、压缩机、冷却器、空调蒸发器的性能数据分析报告，是不可多得致冷系实践系统软件，手机软件可有效计算剖析制冷系统里的特点，是工作的好伙伴。PC版本号手机软件适用在PC中进行制冷系统各部件仿真模拟运作，仿真模拟效果非常之真实，可以获得详尽的参数然后进行计算，还能够制图。

基本功能

1）制冷剂性能的信息得到（物热学与热物理据运作据数时，制冷剂得比较）、部件计算 、组件效率的计算。

2）一瞬间动态仿真对象制冷：如：其制冷期内的评估。

3）周期分析：比如一个和两阶段的时间较为。

4）系统软件规格：得到元件的尺寸与一般的规格规范。

5）低温温度的设置、氢压载入挑选计算

6）提供便捷的制冷系统操作方法，适用在PC上仿真模拟致冷效果，可以做压焓图，能够检测制冷系统能否正常运转，十分广泛用于高等院校学习培训、实践。

7）手机软件把可数据信息得到运用致冷管道管径型号选择、制冷剂物理性能部件、计算制冷剂物理性能、计算制冷剂管路压力降。您就等于是有了个小助手和咨询顾问，能够计算全部制冷剂和一些CFC的供热化学物质数据与运送特点。带有计算不一样的一级和多级别步循环系统致冷模型和计算制冷剂管尺寸的模型。

8）手机软件可得到好多个不同类型的断点调试和双步致冷机械加工制造变位系数。第4步中也可以计算致冷管道口模的变位系数。还可以在工程中掌握怎么选择和计算这种全过程：

9）计算供热特性和各点：还可以在汽体或液态饱和下计算供热特性和各状态点

10）得到致冷时序图：为所有制冷剂带来了有关压力焓和温度-焓图(p,h- 和T,s-图)；甚至还能按按扭将计算完的循环过程次序插进图

11）8种挑选循环系统标志，要根据自己的主要参数来设置制冷循环，单极循环系统和多级别循环系统都可以完成，不但有各种各样制冷剂的物性参数表。如进到5号缩小主要参数设置页面，等候主要参数设置结束，点一下计算按键；当主要参数计算进行，可以查看各压力点主要参数及其性能指数、品质流率，配管尺寸等参数

12）压焓图，PC系统模拟计算运行条件与已经知道元件的综合评估实际操作，系统软件效率提议，点评节能降耗。

四、实践作用

1、双极压缩式制冷系统基本原理。

2、双极压缩式低温制冷的软件电气设备构件检验实践。

3、双极压缩式低温制冷的开机启动、运行和调节实践。

4、依据系统原理：学会使用lgp-h图。

5、高端机总流量调整实验报告

6、低等机总流量调整实验报告

7、中间冷却器的功效剖析

8、一级节流阀正中间不完整制冷的双极压缩制冷循环系统

9、单位体积制冷剂的空调制冷量计算

10、低电压级单位体积制冷剂的压缩功计算

11、低电压级制冷剂品质循环系统量计算

12、低电压级压缩机理论输出功率P_d 计算

13、髙压级压缩机的排量Vpg计算

14、低电压级压缩机的排量Vpd计算

15、二级缩小制冷系数ε的明确计算

16、正中间工作压力pm和正中间温度tm的明确计算

17、最理想的正中间工作压力pm可按住式计算

18、学会使用软件辅助计算，轻松愉快的制冷剂性能的计算（物热学与热物理据运作据数时，制冷剂得比较）、部件计算 、组件效率的计算。

19、学好使用浏览器计算各种各样制冷循环中，系统内部件主要参数及其性能指数、品质流率，配管尺寸等参数
