斯坦福大学柴油发电机实训台
一、设备简介

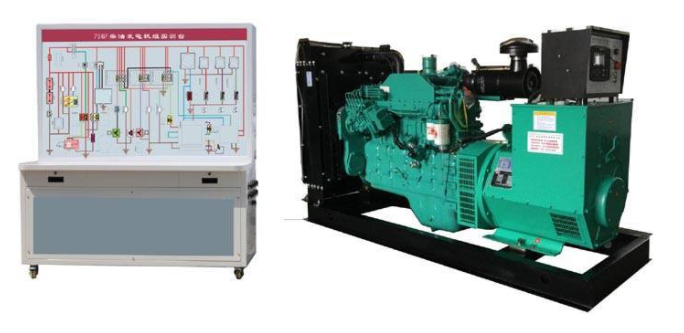

此设备选用康明斯发电机组为载体，配套设施启动有关机配件及系统，并依据原厂合理布局加工而成。使之成为一个与真车性能完全一样的汽车发动机实训台。可以实现康明斯发电机组的所有工作状态的演试。机器设备可以完美展现康明斯发电机组系统工作的特征、原理与工作特行。与此同时兼具汽车发动机机械设备拆卸作用、汽车发动机电源电路系统数据检测作用、考评功能等，可实时掌握学每一个员阶段性学习状况。高清图片文控制面板，喷画有系统电路原理图、电路原理图。控制面板简洁明了，使用方便，工作中清静。可用于中高等职业院校技术院校以及各种汽车培训组织。可以满足各种学校对康明斯发电机组系统的理论与实践结合的课堂教学必须。
二、构造构成
75KW发电机机组、汽车发动机系统总程、进排气管系统、排气管系统、油泵系统、仪表盘系统、制冷系统、启动系统、电池充电系统、操纵系统。
机器设备台架：一体式机器设备台架，柴油油箱、电瓶、开关电源总开关、斜坡式仪表盘操作台、数据检测控制面板，宽度为100mm的测试仪器摆放区、超清电路设计图、实体组装区、机械故障设定区（考评系统）、电气箱、含有百叶窗帘的防护挡板、含有通风孔的水箱防护网、考评系统、控制机构、角轮等构成。
在出厂配件：配套设施设备使用说明，实训具体指导材料、产品合格证书、保修单。
三、实训新项目：
东风康明斯柴油发动机总体外观理解与构造认知能力实训
东风康明斯柴油发动机汽柴油系统的数据测量、故障检测与清除实训
东风康明斯柴油发动机进气口系统的数据测量、故障检测与清除实训
东风康明斯柴油发动机涡轮增压器系统的数据测量、故障检测与清除实训
东风康明斯柴油发动机传感器数据精确测量、故障检测与清除实训
东风康明斯柴油发动机传动机构的拆卸实训
东风康明斯柴油发动机整体上的岗位理论考试实训
柴油发电机的总体外观理解与构造认知能力实训
柴油发电机工作原理实训
柴油发电机的控制器与执行机构的控制论实训
柴油发电机的发电动态原理实训
柴油发电机的数据测量、故障检测与清除实训
四、功能特性：
1、展现作用：各相关系统按有效部位排列，能形象化展现玉柴发动机柴油发动机、发电机机组控制系统和有关工作附件的构造构成与原理；
2、运作作用：可以正常演试玉柴发动机柴油发动机、发电机机组动、静态数据及各类工作状况，达到对发动机启动、待速加快、降速、发电量、关机等各类工作状况开展实训实际操作及故障检测必须。
3、显示功能：仪表盘显示模块，表明玉柴发动机柴油发动机、发电机机组的各项数据，包括制冷水温，发动机转速，发动机机油压力，电动机的发电电压、电流量、负荷等。高精密数显电流表实时同步每个传感器数据信号转变，可动态观察每个传感器数据变化全过程。LED显示灯实时同步每个执行机构的工作情况。
4、建筑识图作用：检验板上绘有超清玉柴发动机柴油发动机、发电机机组和相关系统的电路设计图、零部件平面图、框架图。线框清楚、颜色多种多样。使学员轻松掌握从认知掌握电路原理图到熟练掌握了解电路原理图、最后能够独立制作电路原理图的学习的过程。电控单元图型颜色突显，并标明有电源插头信息及电控单元的零件号和编号等。每个正本图型规范一致，并绘有内部构造电路原理图，形象化、简约、通俗易懂。
6、检验作用：检验控制面板板上,外置接线端子排,使学生在不拔下元器件电源插头,不损害原厂电子线束的情形下,随意精确测量每一根线,每一个传感器标值,每一个执行机构的工作环境及转变.也可以通过接线端子，测量元件的电压,电阻器,电流量,波型等,实时了解每个元器件的工作环境.
7、常见故障设定系统；手动式常见故障设置按钮：标准配置
常见故障设定系统，在台架的隐秘处，配有常见故障设定系统，可仿真模拟真实常见故障在现，给予掌握常见故障，分辨常见故障，确诊常见故障，故障检测等行为。
8、安全防范作用：电瓶与家用电器电器设备中间组装总开关电源开关，在台架不能使用时，断开开关，能保护设备及电瓶；快速、持续高温位置，如储水箱、排汽管选用含有通风孔的挡雨板。选用防护网和防护栏，提升实际操作安全系数。
9、移动教学作用：实训台配备带锁紧装置万向球挪动万向轮，挪动便捷，锁紧可以信赖。
五、加工工艺：
1、检验控制面板：采用优质铝朔板，经雕刻机器开展规范化开孔，然后由最前沿激光器UV技术实现喷漆，使控制面板做到开孔规范、无毛刺、方形孔无误差的高标准高要求。喷漆实际效果做到颜色艳丽，不掉色、防水，耐热、耐油渍，且无需要一切保障措施，既可以做到坚固耐用的目地。生产加工结束后的检验控制面板再用嵌入式加工工艺组装。使控制面板和柜体接进看不见组装螺钉的情形下，触碰密切，无缝隙、无松脱。
2、机器设备台架：台架选用国家标准建筑钢材焊接而成，通过清理加工后开展持续高温喷漆。使台架具有承受力强、表面外观干净整洁、耐油渍等特点。便于日常的清理维护保养。安全防护挡板为一次冲压加工成的，内置百叶窗式通风孔，并喷漆有橘红色漆料。颜色独特别具一格。检验板上箱规范化制做，国家标准不锈钢板冲压加工，内藏式螺丝孔位，嵌入式安装技术。不用打磨抛光既保证表层无锡点，不割手的出产规定。
六、性能参数：
发电机组型号规格 75GF
发电机组输出功率(KW/KVA) 75/93.75
额定电流(V) 400/230
电流量(A) 135
额定频率(Hz) 50
功率因素 0.8（落后）
线制 三相四线制
额定转速(r/min) 1500
电压调整范畴（%） 95～105
电压调整率（%) 士0.5（稳定）士15（暂态）
频率调整率（%> ≤1稳定）士10（暂态）
电压波动率（%) ≤±1
工作频率波动性（%) ≤0.5
负载基因突变电压波动时长（s) 1
负载突变频率稳定时间（s） 1
波形失真率（%) ≤5
启动方法 直流电源启动
运行充电电压(V) 24
起动时间(s) 4~7
汽柴油耗油率(g/kw h) ≤205
汽车机油耗油率(g/kw h) ≤1
噪声水平(dB(A)) 95
发动机号 6BT5.9-G2
发动机品牌 玉柴发动机
发动机输出功率(KW) 92KW
种类 四冲程、涡轮增压器
散热方式 闭式水冷
气缸数量和排序方式 6缸直六
轴径(mm)×四冲程(mm) 102*120
排量(L 5.9
空气压缩比 17.3:1
汽车机油容积（L) 14.2
变速方法 电子器件变速
发电机型号 QH-75-4
发动机功率(KW) 75
额定电流(V) 400/230
励磁方式 无刷电机、自勉、AVR自动调压
额定频率(Hz) 50
额定转速(r/min) 1500
功率因素 0.8(落后)
阻燃等级 H
防水等级 IP23
