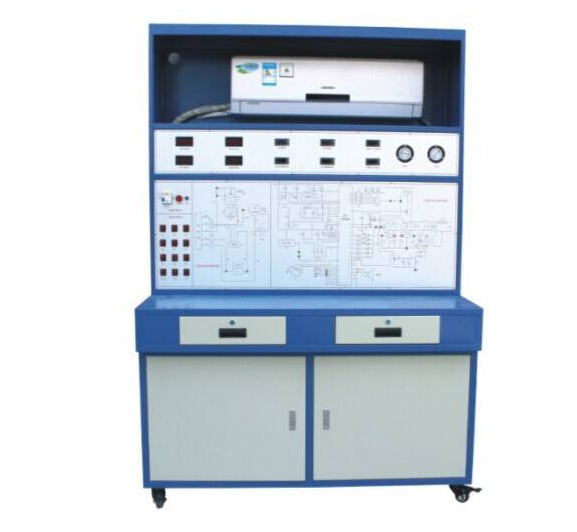

空调修理专业技能实践装置
一、概 述
空调修理专业技能实践装置能够满足制冷与空调设备维修专业的实践教学必须。本装置选用真正的全套热泵机组分体空调冷冻机组为实践目标；并能够实现全自动控制，让学生深刻理解热泵机组分体空调的构造与原理。
二、特 点
1.全部空调机组真正详细，与市场中的遥控器热泵空调的整体结构、特性完全一致。其具有致冷、制暖、自然通风、去湿、温度、风力挑选、按时、扫风操纵、睡眠质量、全自动等服务。
2.装置形象化展现了热泵机组型分体空调的体系结构和原理，有利于课堂教学演试解读及学生对教材知识的学习。装置中配备了交流电压表、交流电流表、温度表、真空表、工作中显示灯，让整个热泵机组分体空调系统软件的实时运行状态一目了然。主控制面板左侧设有一块有机板，通过它可以见到空调主控芯片的电子元器件及合理布局；主控制面板正中间设有控制系统的电路原理图，并设有对应的测试用例；装置后边可注意到全部制冷系统的构造构成及主要部件的实体，在其中髙压管路和低电压管路分别是红、深蓝色，并设有视液镜（可观查冷媒情况），相对应构件均设有标志。
3.装置设有故障模拟作用、给予户外执行部件的布线地区、开设实用性的实验课题及全方位的直接设计方案，有益于学生将基础理论用于具体，提升操作过程操作能力。
4.设有电流量型漏电保护器装置，对地电压漏电电流超过一定值，即跳电关闭电源；设有热保护器件，对空压机开展超温、过压保护；试验弱电连接导线及电源插座选用丁字形插式全封闭式构造，避免触电事故，保证安全可靠
三、技术规格
1.键入开关电源：单相电三线 AC220V±10% 50Hz
2.办公环境：温度-10℃～ 40℃ 空气湿度＜85%(25℃) 海拔高度＜4000m
3.装置容积：＜1kVA
4.尺寸：100cm×59cm×161cm
5.冷媒种类：R22
四、装置的最基本武器装备
1.试验台 铁制两层亚光密纹静电喷塑构造，铝制控制面板。桌面上为防火安全、防潮、耐磨损高密度纤维板，构造牢固。含有2个有锁抽屉柜，各自用以摆放常见故障箱、工具及材料等。装置反面可观查制冷系统管路的构造，前边设有一对箱门，用以仿真模拟户外发电机组冷却器脏堵，打开可观查户外发电机组实体。
2.空调机组1套 包含热泵机组型分体空调所必须的一些构件，如室内换热器（空调蒸发器）、户外换热器（冷却器、制冷压缩机、四通阀、节流阀装置）等，管路里还设有调压阀等试验所需要的构件。
3.常见故障箱1只 放置在抽屉柜中，用以设定常见故障。
4.交流电压表 检测范围0～250V，精密度1.5级，用以检测电网电压。
5.交流电流表 检测范围0～10A，精密度1.5级，用以观测系统启动电流及检测系统正常的工作电压。
6.温度表4只 选用PT100感应器，三位过半数显，应分别精确测量进气口温度、通风口温度、冷却器管路温度和空调蒸发器管路温度。
7.真空表2只 检测范围分别是-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可显示设备髙压侧和低电压侧工作压力变化规律。
五、实验课题
1.制冷系统常用工具的操作过程
2.制冷系统管材电焊焊接
3.制冷系统的测漏
4.制冷系统的真空包装与充注冷媒R22
5.格力空调KFR-23型中央空调主控芯片电路图讲解
6.中央空调电气元器件的测量及设备运行
7.空调常见故障和分析
8.空调检测和故障诊断
(1)致冷常见故障 设定类型有：空调蒸发器脏堵、冷却器脏堵、毛细血管脏堵、毛细血管冰堵等
(2)电气故障 设定类型有：电路、温度传感器电源电路、光耦电路、制冷压缩机短路保护、室内风机变速电源电路等三十二个故障原因
