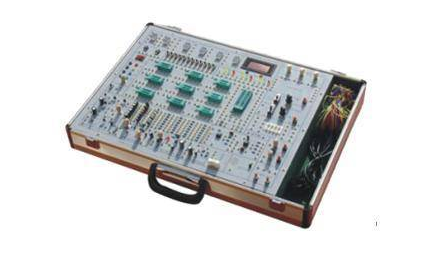

数电模电实验箱

数据、仿真模拟电路实验箱

数据/仿真模拟电路实验箱是依据课程标准中确立的课堂教学实验规定为载体，汲取了诸多技术专业教师的教学工作经验，并综合性了众多同类产品的优势量身定做的。它函盖了《模拟电子技术基础》及《数据电路基本》课程内容绝大部分的实验具体内容，为新手带来了认证性实验电路，也为课题设计带来了拓展服务平台。

一、系统特点

1、可扩展性强。实验箱电脑主板配备了解电、模电实验时经经常使用的开关电源、视频信号、输入接口，输出显示接口、测量单元、实验拓展区，及实验控制模块电路，并完成不同类型的实验，还可以进行课题设计实验，大大增强了该实验袋的适用范围、可扩展性。

2、实验电路原理图都包装印刷在实验板表层，实验电路由学生依照实验电路原理图开展构建，既培养出学生们自主的逻辑思维能力及操作能力。

4、实验联线插口选用卡紧式电镀金插口，根据电焊焊接固定于实验板里，不松脱，不空气氧化，使用寿命长，联接靠谱，维修方便、简单；

6、开关电源输出都有过电流保护，自行恢复作用。

7、实验箱由一身型铝合金铝型材做成，壳体坚固靠谱，不皱，重量较轻，绝缘层安全系数好，开关机盖便捷靠谱，外观美观大方，造型设计大气。

二、系统构成

1、开关电源：键入：AC 220V±10%，50HZ

输出：※DC： 5V， I ≥1A

※DC：±12V，I ≥0.2A

※DC：-5V～-12V可调式， I ≥0.2A

※DC：＋5V～＋27V可调式，I ≥0.2A

之上各界输出都有过电流保护，自行恢复作用

※AC V:7.5V×2；AC I≥0.15A

2、直流电视频信号： 两路 –0.5V～＋0.5V；–5V～＋5V两种持续可调式.

3、信号发生器：输出工作频率：2Hz～90KHz，分四档

可输出 波形（ 0～20V）、三角波（ 0～15V）、正弦波形（ 0～10V）

4、手动式脉冲电路2组（带消抖）：每一组可以同时输出正负极2个单脉冲，单脉冲幅度值为TTL电平。

5、固定不动工作频率单脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、数据LED表明：

（1）LED0～LED3由4位七段共阴LED数码显示管及二～十进制数据选择器构成

（2）LED4～LED5二位七段段码a.b.c.d.e.f.g.h经电阻器到插口。

7、十二位逻辑性电平键入开关：可键入低电平‘0’、高电平‘1’（为正逻辑性）。

8、十二位逻辑性电平显示灯：显示灯亮表示高电平‘1’，显示灯灭表明低电平‘0’。

9、BCD码拨码盘1组、可产生四组BCD码模拟信号

10、四位数字频率计：检测范围 0～1MHz，作为精确测量波形、三角波、正弦波形；

11、音响喇叭及推动电路。是时钟报时、报案、音乐用的发声设备。

12、电阻器组：1K、10K、100K、1M各1只；

13、开放式实验区（元器件封装）：给予10只卡紧电源插座（3只14芯、6只16芯），另1只40芯卡紧电源插座。给予电阻器、电容器、二极管、三极管、三端稳压块等元器件。

14、实验控制模块电路：

（1）整流滤波电路（2）串连稳压管电路（3）可调式稳压管电路

（4）功率放大电路 （5）集成运放电路

15、所有信号的功率键入输出插口全部采用电镀金孔，不空气氧化、不褪色，触碰优良。

16、铝合金型材实验壳体，耐火板材，经久耐用，款式美观大方、大气。

尺寸: 520mm × 420mm × 100mm

三、实验新项目

（一）模电实验

1、常见仪表仪器应用训练、使用万用表测试二极管、三极管参数

2、单极变大电路

3、二级变大电路

4、负的反馈变大电路

5、射极跟随器

6、差动保护变大电路

7、集成运放的参数测试

8、占比求合计算电路

9、积分兑换与求微分电路

10、波型产生电路

11、有源滤波器

12、电压跟随器

13、集成化电路RC正弦波振荡器

14、集成化功率放大电路

15、整流滤波与并接稳压管电路

16、串连稳压管电路

17、集成稳压器

18、RC正弦波振荡器

19、LC震荡器及选频放大仪

20、电流量/电压转换电路

21、工作电压/频率转换电路

22、相辅相成对称性功率放大电路

23、波型转换电路

24、场效管实验

25、晶闸管实验电路

综合性实验：

26、用运放电路构成万用电表的设计与调节

（二）数电实验

1、门电路的逻辑功能及测试实验

2、组合逻辑电路（半加器、全加器及逻辑函数）实验

3、触发器原理实验（一） R-S、D、JK

4、触发器原理实验（二） 三态输出触发器原理、锁存

5、时钟频率电路测试和研究

6、集成化电子计数器及存储器实验

7、数据选择器和数据选择器实验

8、波型产生器及单稳态触发器实验

9、555时基电路实验

可选择如下所示实验

10、晶体三极管开关特点、限幅器与钳位器实验

11、TTL门电路主要参数测试实验

12、CMOS门电路测试实验

13、变位系数A/D变换电路实验

14、数学模型D/A变换电路实验

15、时钟频率电路运用实验

16、四路优先选择裁定电路实验

17、智商竟赛智力抢答实验
