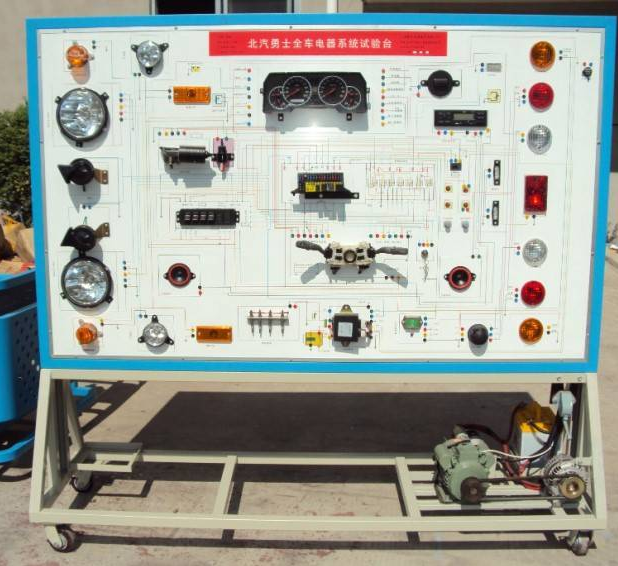

北汽勇士整车电器实训台
一、产品介绍
该产品以北汽勇士整车电器实体为载体，展现北汽勇士整车电器系统的构造构成与工作过程及原理。并且能够实时监测各系统的电压电流电阻等相关信息。与此同时还具有考评作用，实时掌握学生阶段性学习状况，可用于中高等职业院校技术院校，普通全日制类学院和汽车培训组织。可以满足各种学校对北汽勇士整车电器系统的理论与实践结合的课堂教学必须。本实训台功能完善、操作简便、可以信赖。
二、构造构成
汽车零部件包括：灯光效果系统、仪表盘系统、启动系统、电池充电系统、数据信号及音响喇叭、雨刮器系统、音箱系统等。
机器设备装配平台包括：一体式设备框架，数据检测区，实体组装区、机器设备故障设定区、操作台、一体式辅助工具、电池充电永磁电机、电瓶、开关电源总开关等构成。配套设施设备使用说明，实训具体指导材料、产品合格证书、保修单。
三、实训新项目：
灯光效果系统零部件认知能力、构造构成、配电线路测量、拆卸等实训
仪表盘系统零部件认知能力、构造构成、配电线路测量、拆卸等实训
启动系统零部件认知能力、构造构成、配电线路测量、拆卸等实训
电池充电系统零部件认知能力、构造构成、配电线路测量、拆卸等实训
数据信号及音响喇叭零部件认知能力、构造构成、配电线路测量、拆卸等实训
雨刮器系统零部件认知能力、构造构成、配电线路测量、拆卸等实训
音箱系统零部件认知能力、构造构成、配电线路测量、拆卸等实训
全部系统的故障设定及清除实训
（三）功能特性：
1、动态性运作作用：实际操作每个系统开关，每个系统都可正常运转，包括全部整车电器及电机控制系统。各模块可以独立或总体工作中，操纵每个系统的故障开关可以实现每个系统的故障设定，使真实故障重现，给予考评实际操作。
2.显示功能：
仪表盘显示模块，实时同步发动机各项数据，包括制冷水温标示，发动机机油压力表明，电动机的充电显示等。高精密数显电流表实时同步每个传感器数据信号转变，可动态观察每个感应器的工作情况。
3.数据信号仿真模拟系统，选用可调数据信号仿真模拟系统，可随意设置每个关键传感器一切主要参数，调整全过程做到无级可调式。
4.检验作用：
检验控制面板板上,外置接线端子排,使学生在不拔下元器件电源插头,不损害原厂电子线束的情形下,随意测量每一根线,每一个传感器标值,每一个执行机构的工作环境及转变.也可以通过接线端子 测量器件的工作电压,电阻器,电流量,波型等,实时了解每个元器件的工作环境.
5.故障设置按钮：
故障设定系统，在装配平台的隐秘处，配有故障设定系统，通过机器设备具体运转的特性，设定好几个故障点，可仿真模拟真实故障在现，给予掌握故障，分辨故障，确诊故障，清除故障等行为。
6.建筑识图作用：
操作面板采用优质铝朔板为控制面板，控制面板绘有高像素系统五颜六色电路设计图（与原装电路原理图相匹配）， 为学员提供汽车电器的建筑识图、阅图、绘图的学习的过程。
7.安全防范作用：
电瓶与电器电器设备中间组装总开关电源开关，在装配平台不能使用时，断开开关，能保护设备及电瓶。
8.移动教学作用：实训台配备带锁紧装置万向球挪动万向轮，挪动便捷，锁紧可以信赖。
9.教学标准作用：实训台配备机械操作使用说明书和实训具体指导材料等。
10、教学标准：实训台配备详尽的使用手册，及此设备的技术文档实训手册等。
（五）性能参数
尺寸：2040mm×750mm×1900mm（长×宽×高）；
动力电源：220V交流电流；
工作标准电压：12V交流电压；
操作温度：-50℃～50℃；
应用车系：北汽勇士
电 机: 220V/1.5KW
颜 色：释放蓝
电瓶：60AH/12V
