太阳能光伏发电综合性实验系统软件
一、系统软件实践应用领域：

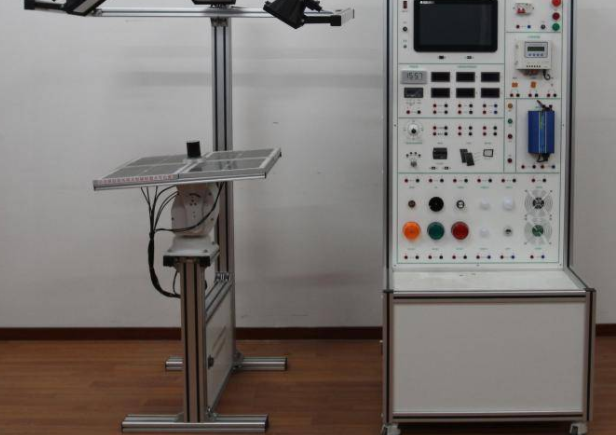

主要提供于高校、硕士研究生、公司技术工以太阳能发电站为主导课题研究的研究和学习培训。机器设备由仿真模拟太阳能路灯、太阳能电池板、二维追踪组织、光伏发电控制板、储能蓄电池、负载、仪表盘及工控机等构成。
二、性能参数
2.1、太阳能电池板
太阳能电池板选用阵型拼装方式，通常采用4块（或更多）中小型太阳能电池板建立，可以实现太阳能电池板的并接方式及串连方法，从而给予高电压或者大电压的二种太阳能电池板组网方式。
输出功率：4*10W
开路电压：21.24V（并接），4*21.24V（串连）
短路容量：4*0.75A（并接），0.57A（串连）
2.2、自动跟踪模块
跟踪方式：两轴自动式追踪； 精密度：±0.5°
水准回转角度：360° ；倾侧视角：180°
控制板电源：DC 12V
电动机电源：DC 12V
2.3、亮度计
测量范围：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动选择测量范围。
2.4、带有电压表、电流计、温度仪及湿度表
直流电电压表0-200V、直流电流表2A各二只
沟通交流电压表0-500V、交流电流表5A各一只
环境温度、湿度表:温度检测范畴：-50℃- 70℃ 湿度测量范畴：20%-90%
2.5、蓄电池充电器7.2Ah、电压12V
2.6、环保监测控制模块性能指标
带有亮度计、温度仪、湿度表，单片机时钟系统软件，完成时间表明
2.7、13寸工控一体机，带触控作用
C P U:Intel 1037U 1.8GHz 22nm双核cpuTDP 17W低功耗Cpu
主 板:Intel M11工控设备固体环保节能电脑主板
内 存:1G DDR3 1333快速运行内存,适用1333/1066MHz运行内存,较大还支持8GB。
硬 盘:24G SSD固态盘
显 卡:集成化Intel HD Graphics核芯显卡,给予VGA、LVDS、双HDMI显示输出,LVDS适用双通道内存24bit,适用独立表明、双显拷贝、双显拓展。
声 卡:集成化ALC662 6音道高保真音响声频控制板
网 卡:集成化1个RTL网卡,适用网络唤醒、PXE作用。
电 源:大功率插座（100V至220V大幅面电压，全球化通用）
显示器:13寸LED工控屏 屏幕分辨率：1024*600
触摸显示屏:台湾军用Touchkit 4线触摸显示屏，透光度高；质量稳定，触碰灵巧
整个设备插口:4* USB 2.0插口,在其中两个可适用USB3.0(需订制)，
1* HDMI插口:1* VGA接口,1* RJ-45网线端口,1* Line out（翠绿色）,1* Mic（鲜红色)
2*COM串口通信,1* 12V DC_JACK输入接口
系统性能：
太阳能控制器（带报警功能）：
键入电压、电流量、输出功率统计数据显示及动态性曲线图表明
导出电压、电流量、输出功率统计数据显示及动态性曲线图表明
电瓶：电压资料显示及动态性曲线图表明
2.8、太阳能发电站逆变电源控制模块性能指标
类型：正弦波逆变器
键入电压：DC9.7-14.4V，
导出电压：AC220±5%和5V
欠压：9.6V±0.2V
过电压保护：14.4V±0.2V
功率：100W
峰值功率：300W
输出波形:正弦波形
2.9、太阳能控制器性能指标：
控制板主要参数：（12V/24V自动选择系统软件）
（1）具备过度充电、亏电、电子器件短路故障、过压保护、与众不同的防反接保护等全自动控制
（2）使用了串联式PWM电池充电主要电路，使电池充电回路的电压损害较应用二极管的充电电路减少近一半，充电量较非PWM 高3%-6% ，增强了用电量时长；亏电修复的提高电池充电，正常直充，浮充自动控制系统方法使系统有更久的使用期；并且具有高精密温度补偿
（3）欠压保护电压：12.0V；×2/24V
（4）过压保护：17V； ×2/24V
（5）负载、过流保护：1.25 倍额定电压60秒, 1.5倍额定电压5秒时过压保护姿势, ≥3倍额定电压过流保护姿势
（6）总金额定电流：10A
（7） 浮充：13.6V；×2/24V；（保持时间：直到降至电池充电回到电压姿势）
（8） 控制方法：电池充电为 PWM 脉冲宽度调济
控制板基本功能：
（1）太阳能电池板运行状态（欠压保护、运作）
（2）电瓶运行状态（过度充电、亏电、电池充电）
（3）电瓶电量标示（25%，50%，75%，100%）
（4） 导出显示设置（一般，光控开关，时控）
（5） 电瓶充电电流量，电压检测。
2.10、负载模块
（1）DC12V直流电负载五组。（理性负载3组，阻性负载2组）
1）理性负载有：12V直流风扇、12V直流无刷电机、12V声控开关
2）阻性负载有：12V交通信号灯、3W LED灯
（2）AC220V沟通交流负载四组。（理性负载1组，阻性负载3组）
1）理性负载有：220V直流风扇
2）阻性负载：220V交通信号灯.220V 3WLED灯、220V28WLED灯
（3）可调稳压电源（0-12V，0-1A）。
根据需求可升级成0-30V、0-5A的可调式恒压恒流可调稳压电源。
（4）可变电阻箱性能参数如下所示：
1）电阻值范畴：10欧-99.99K
2）允许误差：±1%
（5）USB接口电压导出：可以为电子产品给予5V可调电源。
三、可完成的实验具体内容：
实验一 太阳能电池板特性实验系列产品
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路容量测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板输出功率测算实验
1-5、太阳能电池板填充因子测算实验
1-6、太阳能电池板转化效率精确测量实验
1-7、开路电压与相对性光照强度的关系式实验
1-8、短路容量与相对性光照强度的关系式实验
1-9、太阳能电池板P-V特性测试实验
1-10、太阳能电池板暗光电流特性测试实验
1-11、光伏组件导出特性测试实验
1-12、串联电阻对填充因子产生的影响测试实验
1-13、电容串联对填充因子产生的影响测试实验
1-14、太阳能电池板光谱仪特性测试实验
1-15、太阳能电池板的串连开路电压测试实验
1-16、太阳能电池板的串连短路容量测试实验
1-17、太阳能电池板的并接开路电压测试实验
1-18、太阳能电池板的并接短路容量测试实验
1-19、负载特性测试实验
实验二 太阳能发电自动跟踪实验系列产品
2-1、逐日系统原理实验
2-2、自然光定位追踪传感器原理实验
2-3、环境对光伏发电变换危害实验
2-4、追踪控制板实际操作实验
2-5、传动系统执行器布线实践
2-6、太阳能发电光控开关追踪实验
2-7、太阳能发电光控开关-时控追踪实验
2-8、太阳能电池组件环保监测实验
实验三 太阳能发电板控制板实验系列产品
3-1、太阳能发电电瓶充电操纵实验
3-2、控制板充电放电维护实验
3-3、电瓶电压、电流量测试实验
3-4、电瓶电量估算实验
3-5、操纵电池电流注入、导出实验
3-6、控制板工作温度精确测量实验
3-7、控制板光控开关-时控导出实验
实验四 太阳能应用实验系列产品
4-1、太阳能发电交、直流风扇实验
4-2、太阳能灯实验
4-3、太阳能警示灯实验
4-4、太阳能充电器实验
4-5、太阳能发电可变性特性阻抗负载实验
实验五 太阳能发电负载实验系列产品
5-1、较大输出电压实验
5-2、输出功率实验
5-3、在各个稳压状况下电流量特性
5-4、在各个恒流电源状况下电压特性
实验六 太阳能发电太阳能逆变器实验系列产品
6-1、逆变电源工作原理剖析实验；
6-2、导出电压、电流量测试实验；
6-3、输出功率的估计实验；
6-4、负载或过流保护演试实验；
6-5、键入电压防反接演试实验；
6-6、键入电压范畴测试实验；
6-7、转化效率测算实验；
